示波器實測,如何補償10:1無源探頭？

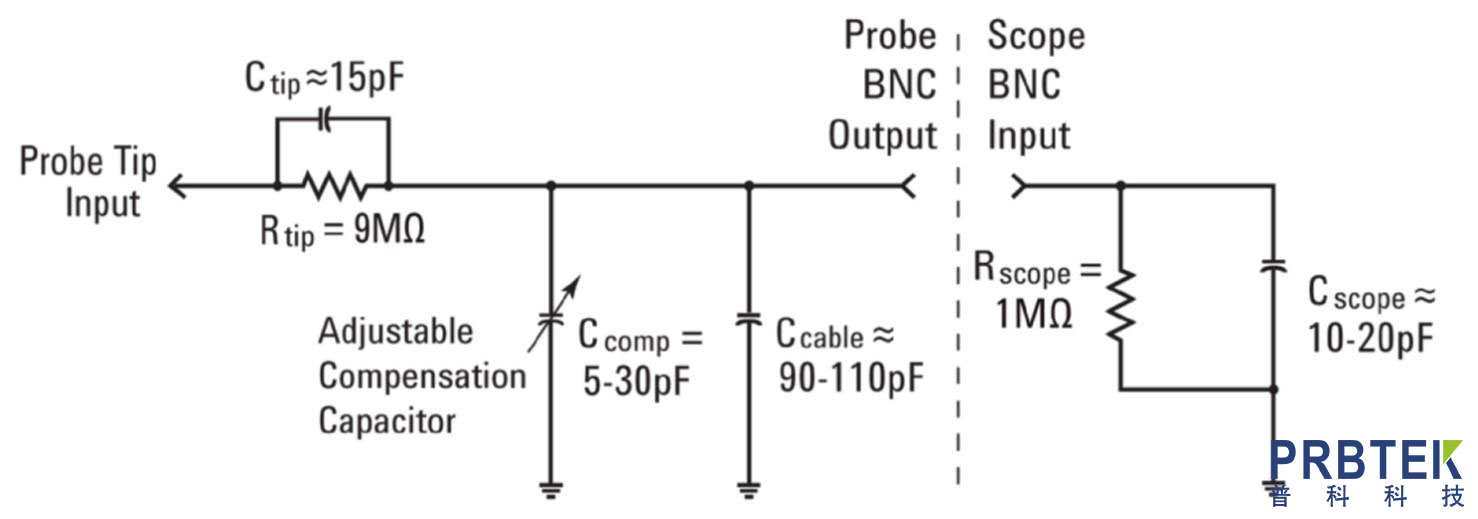

　　探頭和示波器的此電子模型顯示(下圖 )

　　連接到示波器的 1 MΩ 輸入阻抗的 10:1 無源探頭的簡化示意圖

　　當前我們只觀察阻性組件時，我們已確定探頭的 9 MΩ 探頭端部電阻以及示波器的 1 MΩ 輸入阻抗建立了 10:1 分壓器比率。對于低頻或直流電應用，忽略電容元件是比較適宜的。但是，如果您需要測量動態信號 (示波器的主要測量應用)，則不能忽略此電子模型的電容元件。

　　所有示波器探頭和示波器輸入中本身都固有寄生電容。這些包括探頭電纜電容 (C 電纜)，以及示波器的輸入電容 (C 示波器)。

　　“固有/寄生”僅意味著電子模型的這些元件非有意設計，而是真實電子世界中原本就存在的。固有/寄生電容的數量隨著示波器的不同和探頭的不同而異。但是，如果沒有其他的設計電容組件來補償系統中固有的電容元件，則系統在動態信號條件 (非直流)下的阻抗會從探測系統的整體動態衰減改為不同于所需的 10:1 比率。沿著可調補償電容 (C 組件)分布其他/設計的探針電容器 (C 探針)的目的是建立與 10:1 的阻性衰減匹配的電容阻抗衰減。正確調整補償電容時，這還可以確保與 9 MΩ 電阻器并列的探針電容的時間常數，和與示波器的 1 MΩ 輸入電阻器并列的固有和補償電容的時間常數匹配。

　　我們會將通道 1 探頭連接到其他端子：

　　1 將兩個 示波器探頭連接到標記了探頭補償?shù)亩俗?。?qǐng)注意，這與稱為 Demo2 的端子也是同一個端子。

　　2 按下示波器前面板上的 [默認設置]。

　　3 將通道 1 設置為 1.0 V/div。

　　4 將通道 1 偏移/位置設置為 0.0 V(默認設置)。

　　5 按觸發電平旋鈕，以將通道 1 上的觸發電平設置為約 50%。

　　6 按 [2] 前面板鍵以打開通道 2。

　　7 將通道 2 設置為 1.0 V/div。

　　8 將通道 2 偏移/位置設置為約 +3.5 V。

　　9 將示波器的時基設置為 200.0 μs/div。

　　如果正確補償了探頭，則應在示波器顯示屏上看到兩個帶有平坦響應的 1 kHz 方波，與圖1 類似?，F(xiàn)在，讓我們調整每個探頭上的探頭補償。

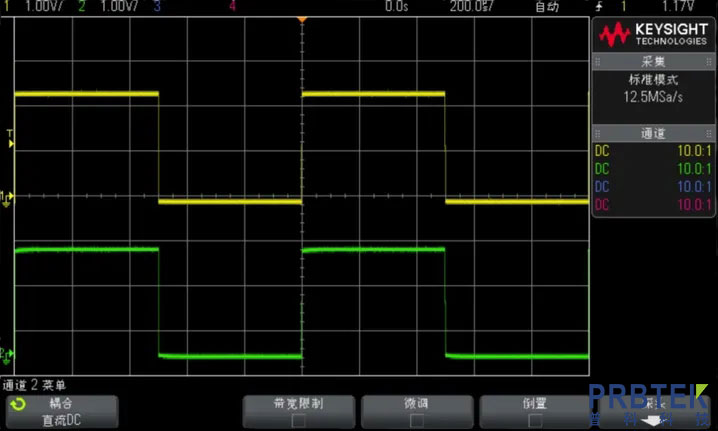

　　圖1 使用示波器的 1 kHz 探頭補償信號補償 10:1 無源探頭

　　10 使用小的“一字”螺絲刀，調整位于每個探頭主體上的可變電容器。請注意，

　　此調整有時位于一些探頭的 BNC 連接端附近。

　　圖2 顯示了通道 1 探頭(黃色波形)補償過度的示例，以及通道 2 探頭(綠色波形)欠補償?shù)氖纠?。如果您沒有觀察到近乎完美的方波，則應重新調整探頭上的探頭補償，直到示波器上的波形與圖 1 類似。

　　圖2. 不當補償?shù)奶筋^

　　正確調整探頭后，只要在此示波器上繼續使用這些探頭，在下次使用示波器時應該就不需要重新調整它們了。
