普源精電RIGOL有源邏輯探頭PLA2216的使用方法

　　PLA2216 是一款高性能有源邏輯探頭，可將待測系統上的數字信號連接至 RIGOL MSO5000 系列數字示波器，實現邏輯分析儀功能。 PLA2216 共有 16 個數字通道(D0-D15)，分為兩個通道組(D0-D7 和 D8-D15)。每個數字通道組均包含信號接口和地接口，并且在探頭輸入端的標簽上，所有通道均用不同的數字清晰標示，以便于區分不同的通道。同時，PLA2216 標配 16 根探頭輸入端信號引線和 16 根接地引線，可用于靈活的連接被測信號和參考地。

　　邏輯探頭的使用方法：

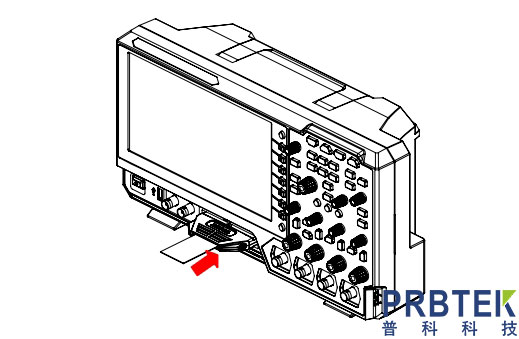

　　1. 連接 PLA2216 至示波器：將 PLA2216 探頭輸出端連接至示波器前面板的數字信號輸入端，如下圖所示。

　　2. 連接被測信號至 PLA2216：用戶可根據測試需求將任意數量(≤16)的被測信號連接至 PLA2216 探頭輸入端。連接時需注意，輸入信號的幅度不能超過探頭的最大工作電壓范圍。PLA2216 提供兩種與被測信號的連接方式，以方便用戶靈活探測信號。

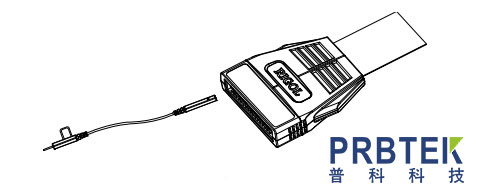

　　方法一：用戶可通過輸入端引線單獨連接各個被測信號。通過輸入端引線上的通道標示以及探頭輸入端上的標簽可方便地識別每個信號所對應的通道號，如下圖所示。

　　注意：使用過程中若出現串?dāng)_或地彈，可能是多通道共用地線導致。因此建議您盡可能為每通道的信號線配一根地線并雙絞，并且地線盡可能靠近對應的信號線。

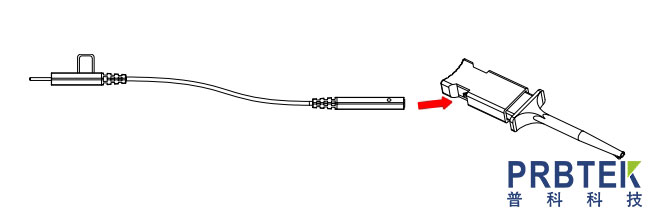

　　方法二：在方法一的基礎上，將輸入端引線與探頭測試夾進行連接，然后通過測試夾內的金屬鉤連接被測信號節點，如下圖所示。

　　3. 設置探頭：按示波器前面板上的 LA 鍵進入數字通道設置菜單，用戶可在該菜單下查看和設置如下參數：閾值電平(D7-D0 與 D15-D8 分組閾值電平獨立調節)、波形大小(應用于所有通道，其中“大”選項只在屏幕活動通道數不多于 8 時可用)和通道標簽等。

　　注意：若探頭第一次連接到該示波器或者環境溫度變化 5℃以上，建議利用 LA 菜單下校準功能進行零點校準(按 LA→閾值→校準)，校準時保持 PLA2216 輸入端不接信號。

　　4. 功能檢查：完成上述操作后，被測信號將顯示在示波器屏幕上相應的數字通道上。若看不到信號，請調節示波器選擇合適的觸發源、觸發電平和觸發方式等常規設置。若仍然看不到信號，請再次檢查電氣連接和參數設置，或嘗試使用其他探頭(如模擬探頭)來驗證測試點的信號狀態。
