FCC電流探頭的產品介紹及其測試方法

　　FCC電流探頭是由美國FCC生產的產品。本文主要介紹電流注入和電流監視的兩種探頭使用方法。

　　具體產品型號進入鏈接查詢:

　　FCC電流探頭Current Probe全部產品型號清單|價格

　　一、CS-傳導抗擾度運用

　　電流探頭分為注入探頭和電流監測探頭，一般注入探頭用于CS傳導抗擾度測試;

　　電流監測探頭用于電纜束電流法測試，電纜束在標準測試時需要同時測試所有通信線纜，作為整改排查可以使用電流探頭+頻譜儀/接收機的方式確認射頻信號干擾來源。

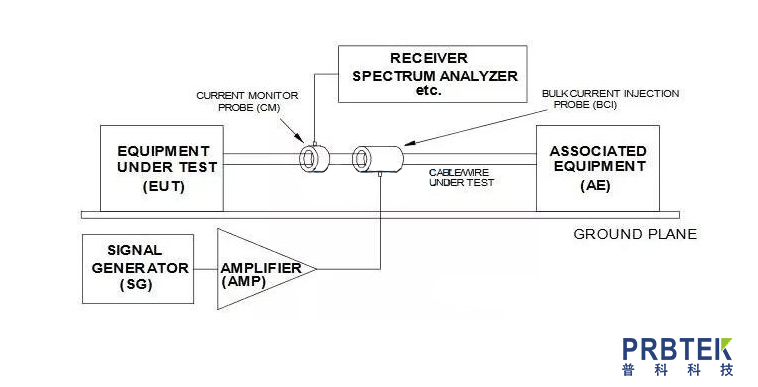

　　圖一:電流探頭BCI測試方法

　　BCI閉環法測試需要注入和監視探頭同時工作，以確認實際注入到EUT被測物的樣品電流是否滿足標準要求。

　　二、FCC電流探頭校準方法

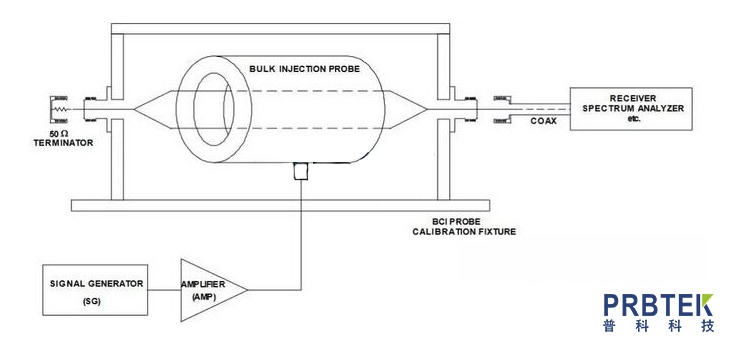

　　電流探頭校準需要搭配標準的校準夾具，電流探頭將高頻電流耦合到夾具的中心導體上，導體左側端接50歐姆負載(注意功率),右側接入頻譜儀讀取電流探頭注入到50歐姆線纜上的標準信號。

　　圖二:電流探頭BCI注入校準方法

　　三、CE-傳導發射運用

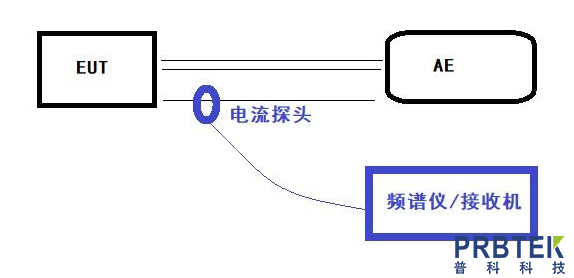

　　傳導發射測試特別是CISPR25標準要求的電流探頭測試法要求測試108MHz以下的互聯線纜干擾電流，需要使用電流探頭和接收機/頻譜儀配合測試。測試后抓取的peak值和AV值需要和CISPR25限值線進行比較。

　　圖三:電流探頭CE傳導發射測試方法
