泰克/TEKTRONIX電流探頭供電放大器TCPA400的使用步驟詳解

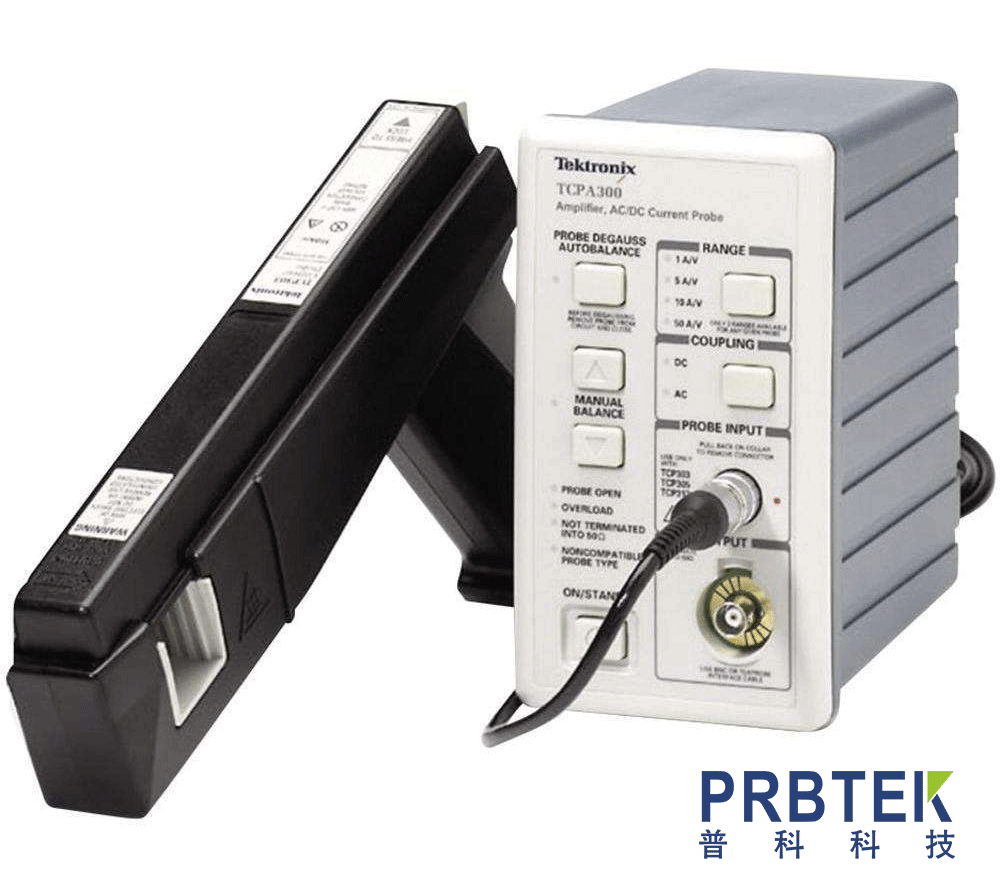

　　TCPA400電流探頭放大器可讓您使用一個探頭同時測量交流和直流電流。放大器將感測到的電流轉換成比例的電壓信號，你可以用示波器直接測量。

　　TCPA400電流探針放大器提供了比其他電流測量系統更好的線性度，因為與探針一起使用的電流反饋過程。直流測量能力和高帶寬允許放大器準確地表示方波和快速上升信號。

　　TCPA400放大器及相關探頭提供以下功能:

　　同時測量高達750A峰值的直流和交流電流

　　高靈敏度

　　一鍵自動平衡和探頭消磁

　　無需調整，即可將電流探頭與單個放大器匹配

　　信號的交流或直流耦合

　　兼容的TEKPROBE II級示波器上的直接標度和單元讀數

　　將放大器連接到示波器的步驟：

　　您將需要一個示波器來顯示TCPA400測量輸出。為了使用探針/放大器組合的全部動態范圍，示波器必須能夠顯示1mV/div到1V/div的垂直比例因子。

　　如果您使用的是與TEKPROBE II兼容的示波器，請使用tekprobe到tekprobe接口電纜。否則，使用提供的50 Ω BNC電纜連接放大器輸出連接器到示波器。

　　這是我的錯振蕩電流必須為50Ω，否則你會遇到脈沖響應變慢，像差增加，或不正確的直流測量。如果你的收入只有1μμ，你需要50Ω饋線連接在線圈與BNC電纜之間。請勿將此終端安裝在BNC電纜的放大器端。

　　為了充分利用TCPA300和TCPA400以及附加的電流探頭的全部帶寬能力，示波器帶寬必須大約為電流探頭的5倍。例如，當使用TCP312A電流探頭時，示波器帶寬必須至少為500MHz。使用TCP305A電流探頭時，示波器帶寬必須至少為250 MHz。

　　將放大器連接到示波器后，讓設備預熱到穩定的溫度;通常需要20分鐘。

　　放大器上的電源連接步驟：

　　將電源線連接到放大器背面的電源輸入連接器，然后將電源線連接到本地電源(100 VAC至240 VAC，50 Hz至400 Hz)。為了保證適當?shù)耐L(fēng)，將放大器的后面板放置在離任何障礙物至少2英寸的地方。將功放放在底部橡膠腳上，并將紙張和其他物品遠離功放底部，以免影響氣流并導致過熱。

　　按下前面板左下角的ON/STANDBY按鈕打開放大器電源。放大器通過自檢并循環前面板LED。

　　注放大器存儲電源線拔下時所處的電源狀態。如果在拔下電源之前沒有將放大器置于待機模式，當您再次插入電源時，放大器將立即接通電源。

　　當您將探頭連接到放大器時，放大器使用檢測電路來指示探頭狀況，如不兼容的探頭類型和探頭開路。

　　將電流探頭連接到放大器的步驟：

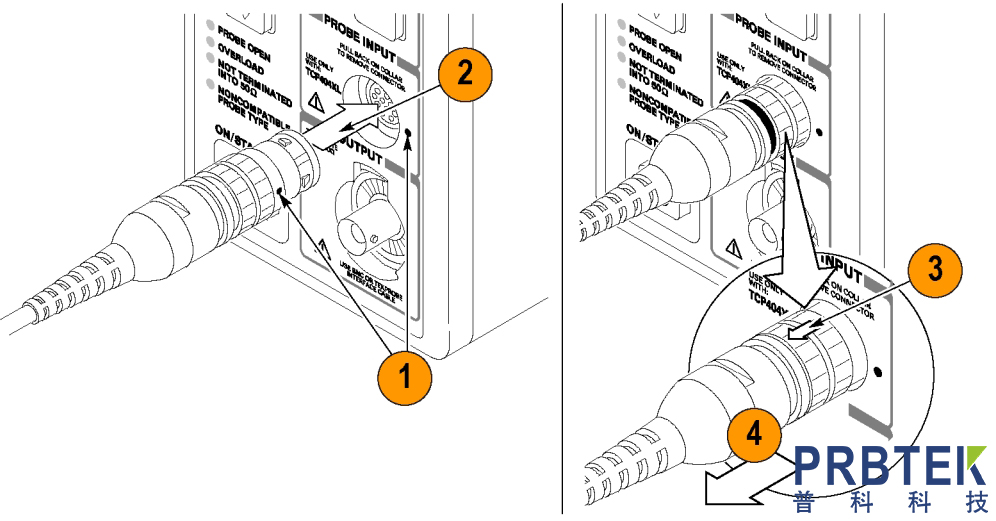

　　要將電流探頭連接到放大器輸入連接器，請執行以下操作并參考圖示。

　　1.要連接探頭，請對齊紅點。

　　2.將探頭連接器推入。不要扭曲連接器。

　　3.要斷開探頭，請將項圈向后拉。

　　4.拔出連接器。

　　圖:連接和斷開電流探頭到放大器

　　注意小心操作電流探頭。不要讓探針掉在地上或受到撞擊，否則芯部可能會破裂。
