泰克探頭接口的演變過程

　　在過去50年中，各種示波器探頭接口設計一直在不斷演進，以滿足提高的儀器帶寬速度和測量性能要求。在最早的年代，通常使用香蕉式插頭和UHF型連接器。在20世紀60年代，普通BNC型連接器成為常用的探頭接口類型，因為BNC體積更小、頻率更高。目前，BNC探頭接口仍用于測試和測量儀器設計，當前更高質量的BNC型連接器提供了接近4 GHz的最大可用帶寬功能。

　　在1969年，通過引入7000系列探頭接口結構，泰克推出了普通BNC型探頭接口設計變通方案。7000系列設計使用BNC型連接器，來傳送采集的模擬信號，但額外提供了一個模擬編碼的標度系數檢測針腳，作為機械和電子接口設計的一部分，使得兼容的示波器能夠自動檢測和改變示波器顯示的垂直衰減范圍，其中包括7000系列型探頭的衰減范圍設置。

　　在1986年，TekProbe探頭接口結構的引入，進一步增強了探頭可用性。TekProbe-BNC Level 1設計提供了模擬編碼的標度系數檢測針腳，擴展了7000系列接口中提供的衰減范圍，并支持傳統7000系列探頭。泰克還推出了TekProbe-BNC Level2設計，滿足“有源”探頭類型的工作供電要求，其中包含晶體管、IC或其它有源器件，作為探頭信號調節網絡設計的一部分。TekProbe-BNCLevel 2進一步擴展了Level1設計的功能，它增加了探頭與示波器通信功能，改善了日益完善的探頭類型的可用性，在探頭尖端實現了經過校準的偏置。

　　在2001年，泰克探頭功能的進一步提高，配以更高的探頭帶寬、機械和電子設計可靠性及改善的簡便易用性要求，導致了TekConnect?高級探頭接口結構的出現，提供了最佳信號保真度和最高帶寬。由于采用BNC連接器TekProbe接口設計的最大可用帶寬限定在大約4 GHz,TekConnect接口設計結構采用BMA型連接器(規格和性能與SMA連接器類似)，其能夠支持至少最高18 GHz帶寬的高保真度電接口信號路徑性能，以支持泰克最高帶寬示波器的功能。TekConnect設計采用多種機械設計改進功能，可以方便可靠地用一只手把正向鎖定TekConnect探頭機制連接到示波器。TekConnect設計進一步擴展了探頭和示波器的通信功能，其不再僅限于只讀功能，而是提供了讀寫探頭控制功能，并實現了高級功能，如電子校準調節、探頭設置參數軟開關、級聯其它探頭配套適配器等。今天，TekConnect設計結構仍代表著泰克最高性能示波器高級探測功能的最高水平。

　泰克探頭接口的演變

　　在2006年，泰克推出最新一代數字熒光示波器:DPO4000和中端的DPO7000系列示波器系列，其中采用TekVPI(泰克通用探頭接口)作為新的探頭接口結構，以便提供對這類示波器用戶非常重要的簡便易用性、通用性和其它性能特點。TekVPI利用泰克50多年的探頭產品設計經驗，同時融合了TekProbe和TekConnect探頭類別的特點和優點，創建了新的TekVPI系列探頭。

　　TekVPI的功能

　　通用性和簡便易用性是TekVPI探頭設計的主要特點，其通過與TekVPI示波器主機儀器進行智能雙向示波器/探頭通信來實現。TekVPI探頭設計基于微處理器，具有EEROM內存和雙向串行接口通信功能。TekVPI的設計結構改善了用戶設置探頭時的簡便易用性，用戶可以簡便地選擇顯示的探頭狀態和設置信息，可以獲得精確的探頭測量性能結果，這一切旨在簡化和改善用戶的測試測量經驗。

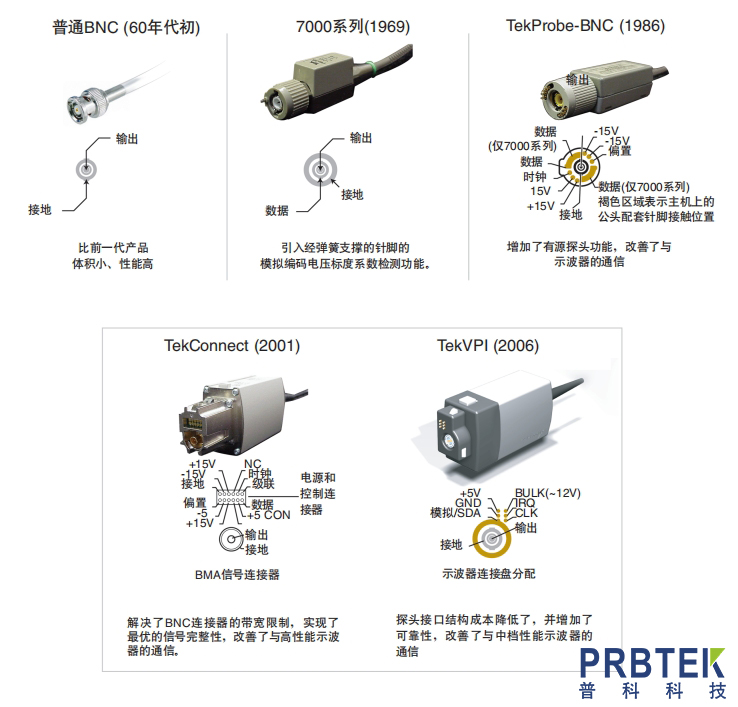

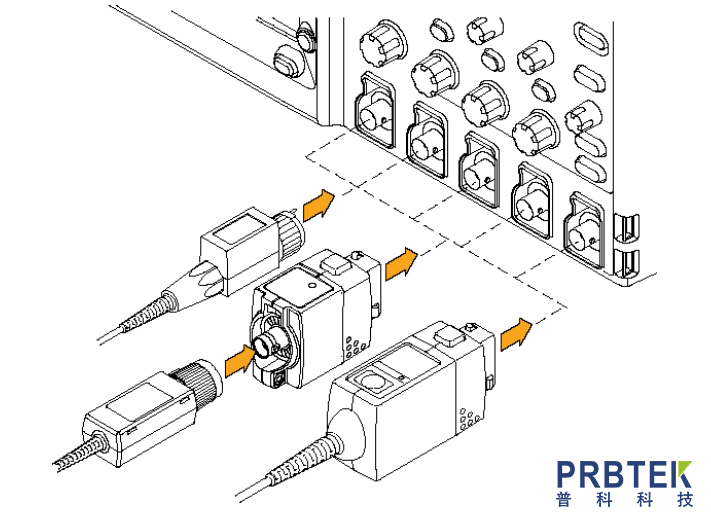

從左到右·普通BNC或7000系列或TekProbe-BNC Level1連接;經過新型TPA-BNC適配器的TekProbe-BNC Level2連接;及新型TekVPI連接。

　　TekVPI傳統探頭支持

　　泰克探頭接口在過去50年中的演進導致了泰克示波器使用的四種不同BNC傳統探頭接口類型，適用于帶寬高達4GHz的應用:BNC連接器、7000系列、TekProbe-BNCLevel 1和TekProbe-BNC Level 2探頭類型。泰克認識到為用戶提供通用性的重要性，以便對泰克最新一代TekVPI示波器儀器應用傳統的(或已有的)探頭類型。為保護用戶以前的投資，TekVPI設計成為普通BNC連接器、7000系列、TekProbe-BNC Level1和TekProbe-BNCLevel 2探頭類型提供傳統探頭接口支持。

　　普通BNC連接的探頭、7000系列探頭和TekProbe-BNC Level1探頭(這些類型有一個模擬編碼標度系數檢測針腳)直接連接到TekVPI示波器上的TekVPI探頭通道輸入連接器。其支持、并為用戶提供了這些連接的探頭類型的所有性能特點和功能。

　　TekProbe-BNC Level 2探頭使用新型TPA-BNCTekProbe-BNC到TekVPI探頭接口適配器連接到TekVPI示波器上。這一適配器通過示波器的TekVPI探頭通道連接器上的BNC接口傳送相連的TekProbe采集的模擬測量信號。此外，TPA-BNC適配器為操作相連的TekProbe-BNC Level 2探頭類型轉換和提供要求的探頭電源。其支持、并為用戶提供了相連的TekProbe-BNC Level2探頭類型的所有性能特點和功能。

　　TPA-BNC TekProbe-BNC Level2到TekVPI探頭接口適配器
