N2820A微安級是德電流探頭的產品特點及其應用

　　主要特點和規格：

　　測量低至100 nA的電流

　　測量高達120 A的電流

　　測量交流和直流

　　帶寬

　　3MHz-放大輸出通道

　　500 kHz-放大通道

　　2通道垂直變焦模式可實現精確的峰值和空閑電流測量

　　新示波器測量隨時間變化的電流消耗(充電)

　　AutoProbe接口驅動示波器的1個MQ輸入

　　寬動態范圍->20.000:1或86dB

　　探頭附件包括探頭附件或可供選擇的附件:可插入Rsense頭(20mQ、100mΩ和用戶定義)、MBB插座、接頭和連接線

　　使用用戶白定義的N2825A頭

　　業界最高靈敏度、最高動態范圍的交流/直流電流探頭

　　隨著現代電池供電設備和集成電路變得更加“綠色”和節能，越來越需要制造低水平、寬動態范圍電流測量，以確保這些設備的電流消耗是在可接受的范圍內。

　　新型N2820A系列高靈敏度電流探頭可滿足具有寬動態范圍的高靈敏度電流測量需求。這些探頭還具有與被測器件的小型物理連接的優勢，因?yàn)楫?dāng)今的應用環境需要非常小的外形尺寸。N2820A系列探頭具有更高的靈敏度，比現有的鉗式電流探頭高出200倍，具有亞毫安級的低靈敏度。

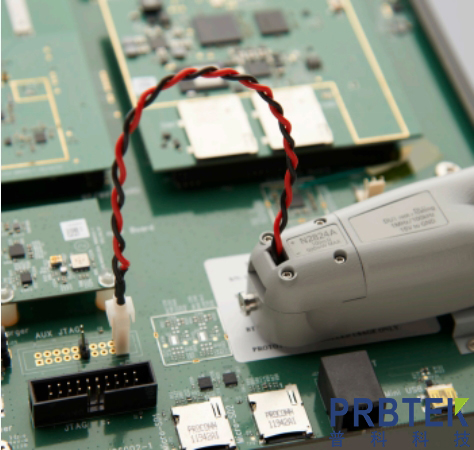

　　圖一是德科技的超靈敏N2820A/N2821A電流探頭在測量電池供電設備中常見的小電流水平方面表現出色。

　　看細枝末節而不忘大局

　　這N2820A電流探頭帶有兩個并行放大器具有不同的增益設置。低增益?zhèn)仍试S您查看整個波形(或"縮小"視圖)，而高增益放大器提供"放大"視圖。

　　精密感測電阻位于插入探頭主體的可互換Rsense頭中。探頭體可位于與差分放大器相同的位置。在"用戶定義"的傳感頭上，沒有電阻，這允許探頭與目標上的用戶傳感電阻一起使用。用戶將需要輸入感測電阻值到范圍內。

　　隨附的斷前制作(MBB)連接器允許您快速探測被測器件上的多個位置，而無需焊接或拆卸引線。MBB頭可以安裝在用戶的目標板上。它適用于標準的0.1"間距0.025"方針。用戶應該根據自己的PCB布局規劃。MBB可與所有感測電阻探頭一起使用，包括用戶自定義探頭。MBB是輕松連接和斷開目標板上多個位置的絕佳方式，無需中斷被測電路。

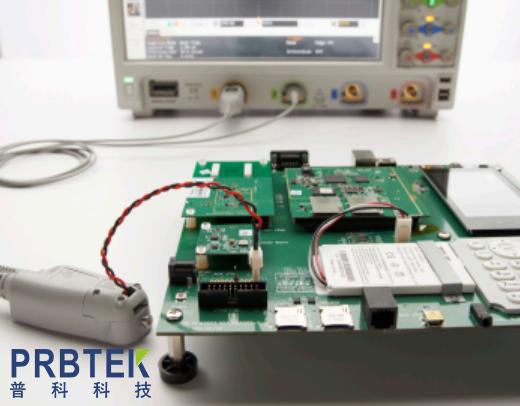

　　圖2所示,使用MBB連接器進行探測。
