泰克示波器與TCP0030A和THDP0200探頭用于零排放 IMDA 案例研究

　　馬格威公司總部位于倫敦溫布利，正在開發一種系統，利用一系列在軌道上運行的小型車廂，通過遍布英國的地下管道網絡運送包裹和貨物。該系統采用了傳統的高密度聚乙烯管道和線性同步電機等技術。

　　挑戰

　　馬圭正在開發一種基于磁軌的革命性新型配送系統。馬圭設想，其基于管道的配送系統將徹底改變配送中心之間的包裹和貨物配送方式，有可能減少道路上 90% 的在線配送車輛，從而減少污染和擁堵。

　　該公司的示范軌道為一條長 65 米的環形軌道，沿軌道安裝了 106 臺非連續定子線性同步電機。這些電機與車廂上的永磁體相互作用，以平均最高 15 米/秒的速度推動車廂向前行駛。目前，最多可同時運行三輛車廂。

　　在對系統進行測量時，該公司發現存在大量電噪聲。

　　解決方案

　　為了找到這種噪音的根本原因，Magway 購買了泰克 8 通道5 系列 MSO混合信號示波器 (MSO58) 以及三個TCP0030A電流探頭和三個THDP0200差分電壓探頭。

　　MSO58 的八個輸入均提供一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者，以及八個數字邏輯輸入。

　　許多應用，例如三相電力電子和電源設計，需要觀察四個以上的模擬通道，以驗證和描述設備性能并調試復雜問題，例如 Magway 的噪聲問題。5 系列 MSO 的八個通道可以更好地查看這些復雜系統，波形顯示在 15.6 英寸高清 (1,920 x 1,080) 大觸摸屏上。

　　Magway 選擇的應用選項之一是泰克的變頻電機驅動分析 (IMDA) 軟件。IMDA 解決方案適用于 5 系列、6 系列 B MSO，可為工業電機和交流感應電機、永磁同步電機和無刷直流電機驅動系統的電氣測量提供快速、準確且可重復的結果。

　　它還可以配置為測量直流到三相交流轉換器，例如電動汽車中使用的轉換器。

　　IMDA 解決方案使 Magway 能夠更輕松地將控制系統和電力電子設備與整個系統的性能關聯起來。

　　Magway 創新工程師 Aanchal Mittal 表示：

　　“每次我們運行賽道時，我們都會收集數千行數據，包括電流和電壓、位置、速度和扭矩——我們幾乎可以得到您能想到的任何數據。這對我們非常有幫助，因?yàn)槲覀兛梢灾苯臃治鏊袛?shù)據并發現我們遇到的任何問題?！?/span>

　　“借助泰克示波器，我們可以采用非常系統、有條不紊的方法，找到問題所在，然后找到解決方案。在 Magway，我們所做的一切都是由數據驅動的，因此，如果我們擁有合適的工具來收集這些數據，我們的工作就會變得輕松很多?！?/span>

　　最初，泰克提供了深入的支持，以確保 Magway 員工能夠充分利用示波器。“與泰克的合作確實很有用，他們的技術支持也很棒，”Mittal 補充道。

　　“他們花了很多時間幫助我們?cè)O(shè)置一切，現在我們都對如何使用示波器有了很好的了解。我們得到了設置所需的幫助，現在我們可以進行所有需要的測量。”

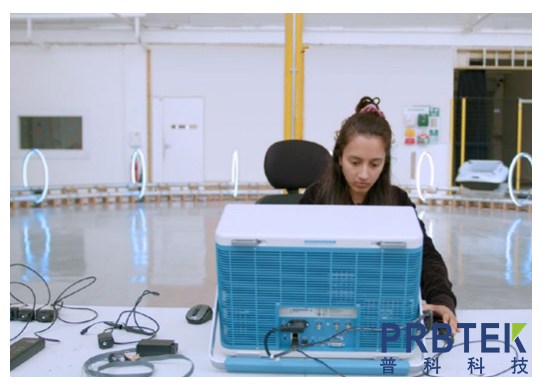

　　“我們需要弄清楚電氣系統的某些部分。我們的首席項目工程師和其他一些工程師一直在使用泰克示波器檢查賽道上的每臺電機和驅動器，這是一個非常有用的工具。”

　　對于驅動系統，一個重要的挑戰是根據三相交流信號調整驅動系統控制邏輯。在交流域中分析系統本身就很困難，因此從交流域轉換為直流域可以更容易地測量參數。

　　IMDA 解決方案采用直接正交零(DQZ 或 DQ0)變換，旋轉三相波形的參考系，使其變?yōu)橹绷餍盘?hào)?？梢愿p松地計算這些直流量，然后再將其反轉并得到實際的三相交流結果。

　　米塔爾說：“我們的整個控制系統都圍繞著測量 DQ 軸上的電流和電壓，將它們從三相電流轉換為 DQ 軸電流。這是泰克公司大約六個月前剛剛申請的專利，所以我們實際上是在使用這項技術來幫助我們測量這些 DQ 軸電流——這只是一種我們從未想過的方法。這將幫助我們?cè)鰪?qiáng)電氣系統的穩健性。”

　　“5 系列示波器與 IMDA 軟件解決方案和探頭相結合，真正幫助我們測量 DQ 軸上的電流和電壓，并將它們從三相電流轉換而來 - 這是一種我們從未想過的方法?！?/span>

　　對于 Magway 來說，與泰克合作是與志同道合的公司合作的機會?！拔覀冋趯ふ铱梢院芎玫睾献鞯墓?，”米塔爾說，“這些公司對自己的工作充滿熱情，對工程有著同樣的熱情，對讓世界變得更美好有著同樣的熱情?！?/span>

　　創新是 Magway 一切工作的核心。這反映在其工程師的職位上，其中許多人被指定為創新工程師。這也意味著與支持其創新方法的合作伙伴合作對 Magway 至關重要。

　　米塔爾評論道：“在研發合作中，重要的是公司愿意與我們合作，以最佳方式快速創新。”

　　“通過創新，我們將看到我們希望看到的世界變化?！?/span>

　　提供的產品和軟件：

　　5 系列 MSO，8 通道混合信號示波器 (MSO58)

　　具有 DQ0 測量功能的三相逆變器、電機和驅動器分析軟件

　　TCP0030A 30 A 交流/直流電流探頭

　　THDP0200 探頭，高壓差分探頭
