泰克TEKTRONIX高壓探頭P5100A的連接與補償方法

　　P5100A探頭是一款衰減為100X的高阻抗探頭，專為與泰克地面參考示波器配合使用而設計。

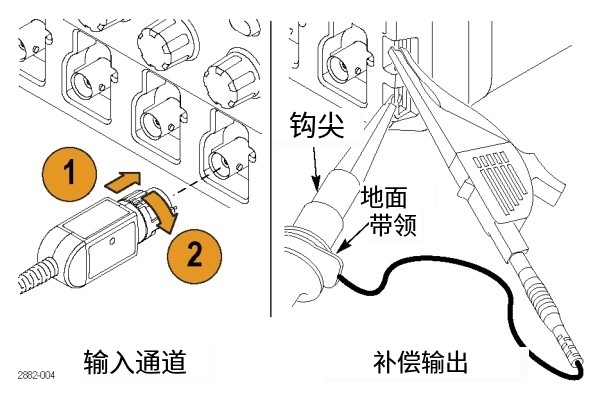

　　連接探頭，如下圖所示。

　　補償探頭

　　由于示波器輸入特性的變化，在將探頭從一個示波器通道移動到另一個通道后，可能需要調整探頭的低頻補償。

　　1.將探頭連接到您計劃用于測量的示波器通道。

　　2.將探頭連接到示波器前面板上的探頭補償輸出端子。

　　警告：為了避免觸電，只連接到示波器上的探頭補償信號時，使此調整。為避免觸電，補償調整時只能使用絕緣調整工具。

　　3.按AUTOSET或調整示波器以顯示穩定的波形。

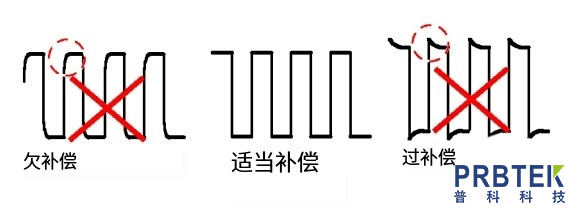

　　4.調整探針中的微調器，直到您在顯示屏上看到一個完美的平頂方波。(見插圖)
