使用示波器探頭的五個有效步驟

　　確認探頭型號及規格符合探測要求，確認示波器和探頭的相互兼容性。不同型號的示波器和探頭可能存在不兼容問題，因此在進行測量前應當進行確認。

　　連接示波器探頭。將探頭的BNC接線端接到示波器上，接地引線連接到信號的系統地引腳上，無源探頭探測端鉤住所需測量的單端信號引腳，差分探頭則將兩個信號引腳連接到差分信號傳輸線路上。

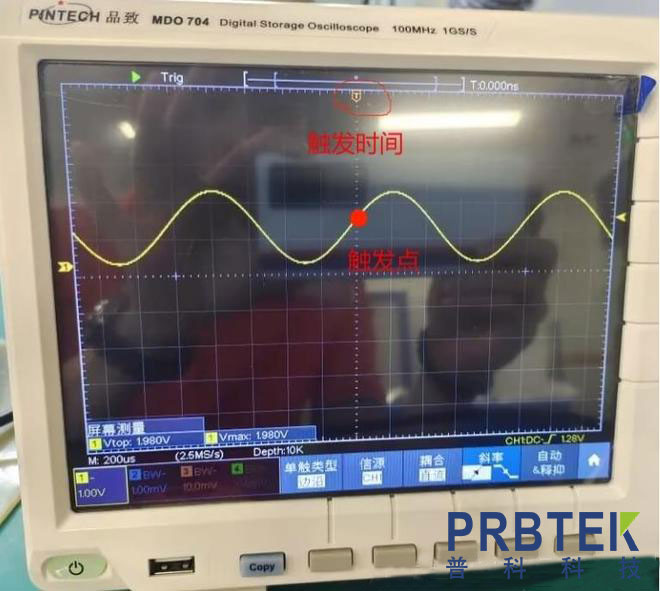

　　設置示波器的觸發菜單。根據實際需求，選擇適當?shù)挠|發方式。以PINTECH品致示波器MDD704為例，設置示波器觸發方式如下：單觸類型如邊沿觸發(如圖)、脈寬觸發等，要注意選擇信源(觸發通道)及觸發時間、觸發大小(如圖右方黃色三角形)一般取整個波形峰峰值的一半、耦合方式(直流耦合或交流耦合)，斜率即(上升沿觸發或下降沿觸發)，最后是抑制模式，連續的周期信號可以選擇自動觸發，脈沖的瞬時信號可以設置正常觸發或者單次觸發。

　　調整示波器的垂直和水平縮放(即V檔和S檔)。根據差分信號的幅度和頻率，調整示波器的垂直縮放和水平縮放，確保測量結果準確可靠。一般取上下各占四格，周期信號顯示兩個完整周期為佳。

　　進行信號測量?？梢愿鶕?jù)實際需求，設置所需測量的數據，如上圖所示，可以點擊測量，選擇所需測量的數據內容，如峰峰值，頻率等，再選擇測量的通道，最后點擊添加測量。觀察信號的波形和特征，再結合示波器測量出來的數據，對測量出來的結果進行分析。
