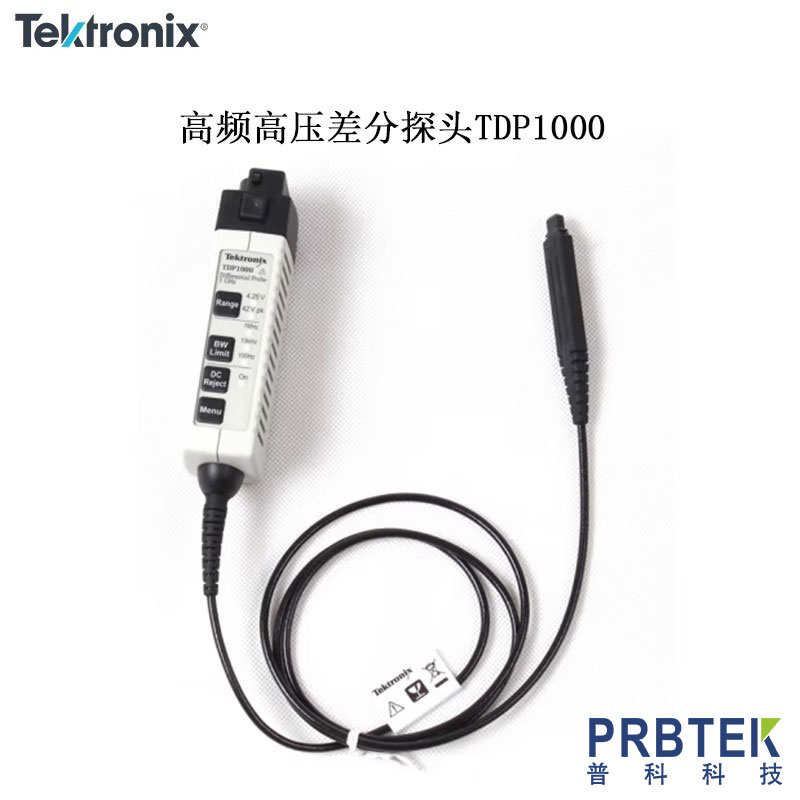

泰克TEKTRONIX高壓差分探頭TDP1000的測試步驟詳解

　　主要功能

　　TDP1000型高壓差分探頭采用了全新的Tektronix TekVPI示波器。使用帶有接口的示波器單元，在DC~可提供高達500MHz(TDP0500型)或1GHz(TDP1000型)的精確差動測量。

　　主要功能包括:

　　DC~500 MHz (TDP0500型)或1CHz(TDP1000)帶寬

　　可選擇的±42V或士4.25V(DC+峰值交流)差動輸入電壓范圍

　　±42VDC偏移范圍

　　100H2、10kHz、1MHz和全帶寬限制濾波器

　　1 MO差動輸入電阻

　　差分輸入電容為1pF

　　>18 dB CMRR、250MHz 時(42V範囲)

　　示波器，示波儀·顯示器上的自動單位調度單環大信號的性能檢查功能

　　測試步驟

　　檢查設備的校準狀態。

　　1.從“實用程序”菜單中選擇“儀器校準”。

　　2.狀態，確保框中顯示“通過”。

　　3.設備校正狀態不合格時，執行信號路徑校正程序。斷開所有探頭和信號線，然后選擇“校準”。狀態·如果框中顯示“通過”，請繼續下一步。

　　4.將探針連接到示波器的PROBECOMP(探針校正)連接器。

　　5.從“垂直”菜單1中，選擇ProbeCal。

　　6.出現“探頭設置”屏幕后，選擇“清除探頭Cal”，然后選擇“校準探頭”。

　　開始探頭校正例程。完成例程后，將顯示通知。關閉通知并開始使用Prop。
