示波器的探頭補償方法

　　當示波器更換新探頭或探頭長時間未使用時，我們應該對探頭進行補償校準。

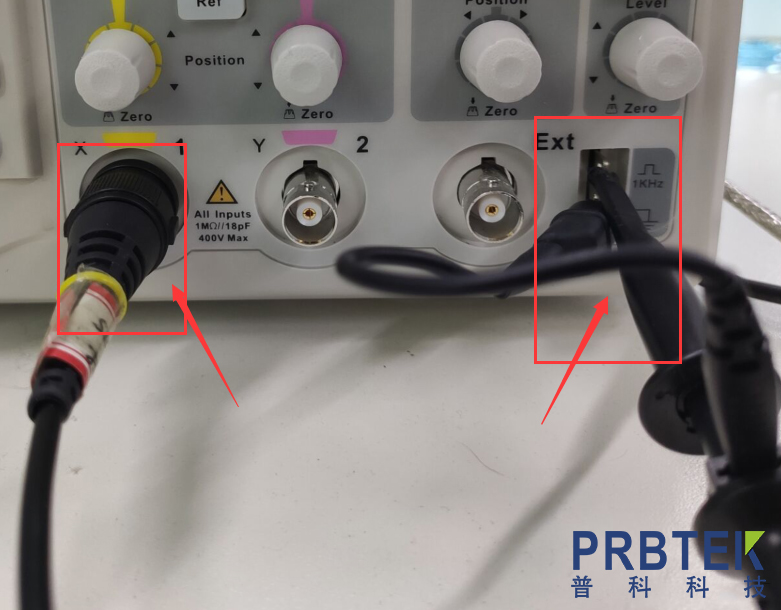

　　示波器一般都會輸出一個1KHz，5V(或以下)的方波信號，該信號用作探頭補償校準。該信號常用一個方波符號加一個接地符號標示。我們可以將這個信號作為信號源。啟動示波器，按下圖所示，把探頭的BNC接至通道1，另一端接到方波信號輸出端口。

　　將示波器的檔位撥動到x10檔位，X1檔位無需補償,也不能補償.

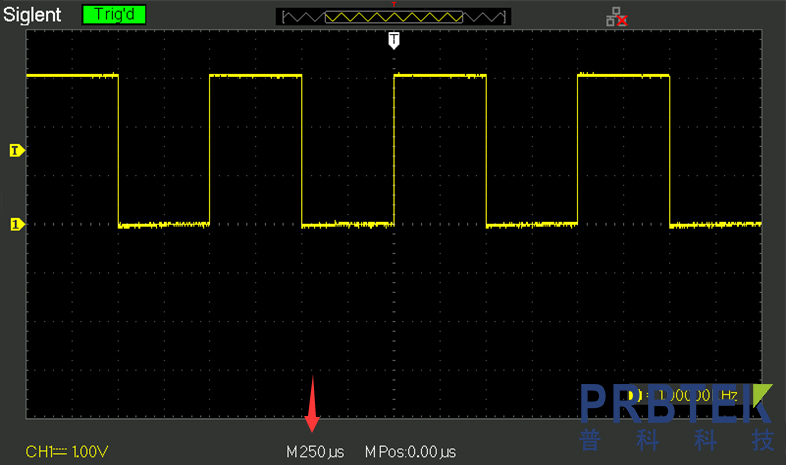

　　按下auto鍵，然后將時基調整到250us左右，得到下面的圖像

　　當出現以下兩種情況時，說明探頭補償不正確，需要使用“調節棒”對探頭上的補償電容進行調節。

　　過補償：

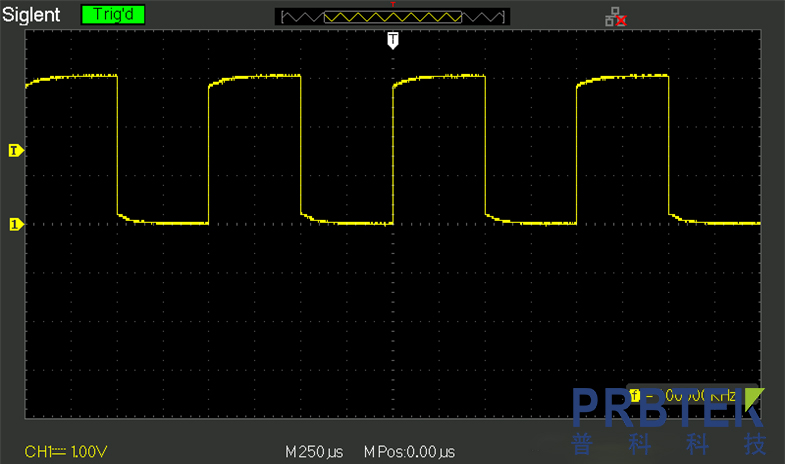

　　欠補償：

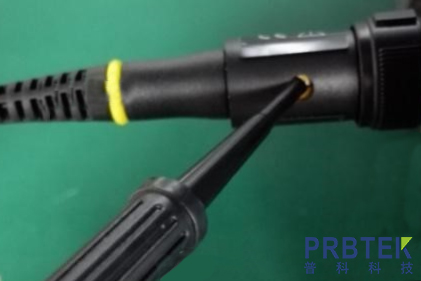

　　用調節棒擰動探頭螺絲孔內的螺絲，調節補償電容，以得到正確波形。

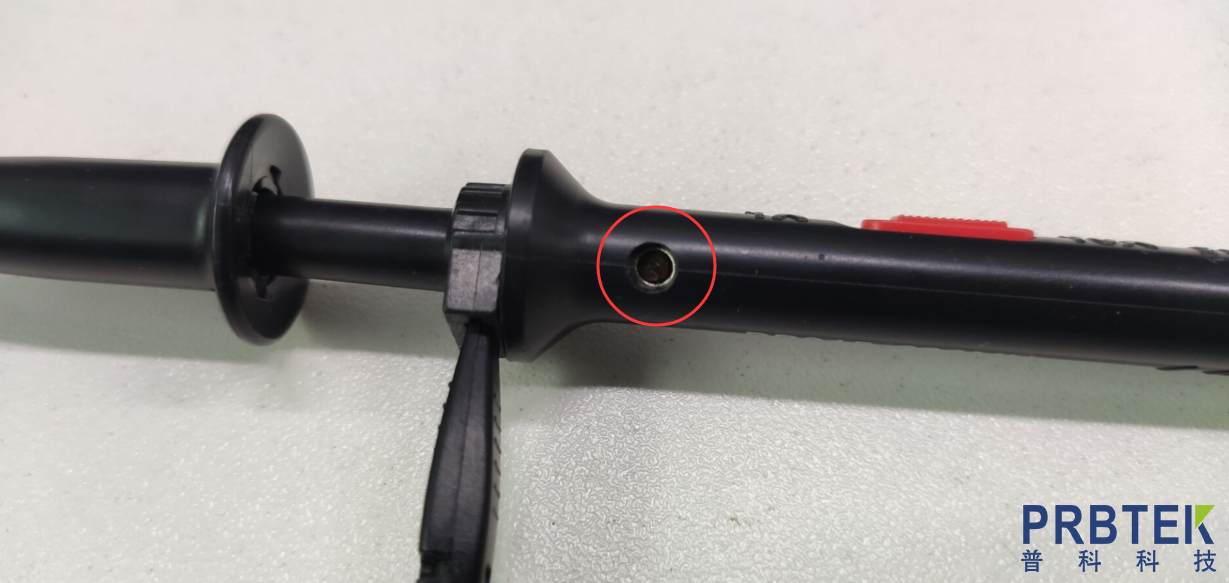

　　在這里

　　也有的探頭將其設置在探測頭一端，如下圖：

　　注意事項：

　　1、必須用無感螺絲刀(非金屬 非導電 非導磁)，一般探針里有配該工具(找不到就用塑料或者木頭削一根);

　　2、調節的元件是一個可調電容，部分探針不能進行360°旋轉，因此不要太用力。
