North Star北極星高壓探頭的產品使用說明

　　North Star HighVoltage開發和制造高壓探頭，定義了高壓測量領域的最新技術。我們還開發和制造用于關閉管子的支持電路，包括閘流管和點火管(閘流管驅動器和點火管驅動器)。

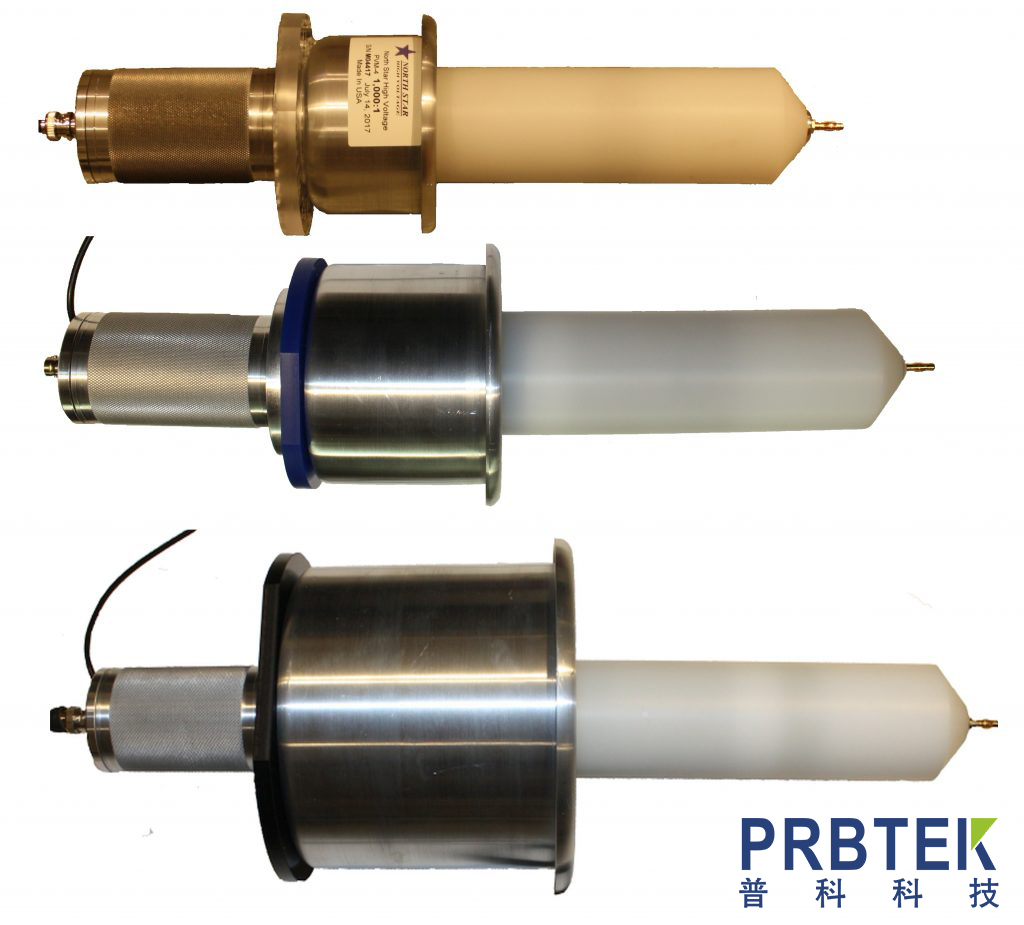

　　North Star生產兩種主要類型的高壓探頭-專為便攜性和寬帶寬而設計的PVM系列，以及專為長壽命和準確性而設計的獨立式VD系列。兩種類型的探頭均可與1兆歐輸入示波器(標準)或各種輸入阻抗的儀表一起使用(訂購時指定儀表類型)。這些探頭還提供適用于OEM 應用的“裸機”版本。請參閱有關高壓探頭的更多信息。

　　高壓測量有各種不同的要求，我們的PVM 系列和VD系列探頭專為滿足大多數這些要求而設計。PVM 探頭專為寬帶寬和便于攜帶而設計，適用于必須進行各種測量的情況。VD 系列探頭設計用于較高電壓范圍以及需要物理穩定性的場合。

　　探頭的設計是獨特的。探頭經過完全調整，無需在現場進一步調整探頭。探頭內部的雜散電容已在工廠校準。獨特的導體布置可最大程度地減少鄰近效應造成的雜散電容。

　　整個探頭均使用低溫和電壓系數低的電阻器和電容器，以提供最大的測量精度。該探頭具有堅固的尼龍外殼，并充滿介電油，以實現最大的高壓穩定性。

　　我們的PVM 系列探頭在訂購時可提供10001或20001校準系數。

　　電壓探頭規格

　　PVM 系列便攜式高壓探頭，高達 60 kV DC

　　PVM 系列高壓探頭專為一般用途而設計，具有出色的高頻響應。這些探頭的應用范圍從汽車點火到準分子激光系統測量再到 EMI測量。它們已在工廠校準，無需調整。一般來說，探頭話用于1兆歐示波器，但我們還提供一個可選開關，可以補償各種測量儀器，例如10兆歐表。這些裝置適用于對便攜性和易用性至關重要的廣泛應用。

　　VD 系列高壓探頭60至300 kVDC

　　VD 系列高壓探頭是落地式高壓探頭，專為堅固耐用的日常使用而設計。它們的應用范圍很廣，從電視顯像管制造到雷達再到先進粒子加速器應用。使用具有極低電壓電阻系數的電阻器，并且所有電容器均經過溫度、頻率和電壓穩定，以實現最佳性能。所有探頭均標配有場定義環形線圈，以最大限度地減少鄰近效應(雜散電容)并最大限度地提高測量的可重復性。高低頻校準在發貨前經過仔細匹配。甚高頻電纜效應也得到了仔細補償，因此即使電纜長度超過脈沖持續時間也可以進行精確測量。
