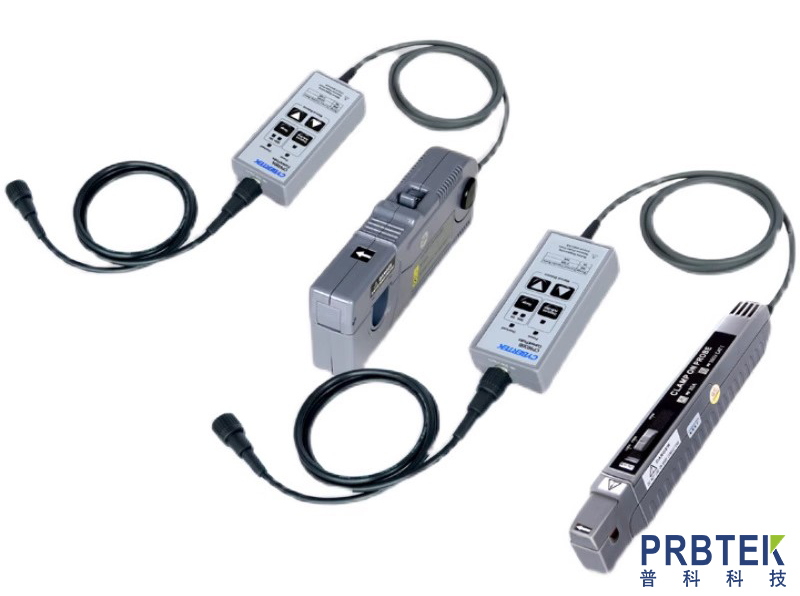

CYBERTEK高頻交直流電流探頭CP8050A產品說明及其使用注意事項

　　CP8050A 電流探頭是一款是一款能夠同時測量直流和交流的高頻電流探頭。

　　一、產品特點

　　>其特點包括:高帶寬，可準確快速捕捉電流波形

　　>高精度，在電流測量量程范圍內，精度高達 1%，滿足大部分測試領域的需要

　　>兩個量程可供選擇，方便小電流測量

　　> 自動消磁調零功能，使用方便;

　　> 聲光過流報警功能，提醒量程切換

　　>電子輕觸式按鍵設計，使用壽命更長

　　>標準的 BNC 輸出接口，可匹配任何廠家示波器

　　二、產品概述

　　>CP8050A鉗口可夾住直徑達5mm的導線

　　>可以測量 50A 的連續電流和 75A 的峰值電流，提供 50MHz帶寬

　　>探頭具有 50A(10X)和 7.5A(1X)兩個量程可選擇，7.5A(1X)量程特別適用于小電流測量，分辨率高達 1mA

　　三、應用

　　電源(開關式和線性)設計

　　LED照明設計

　　電動汽車設計

　　新能源

　　變頻家電

　　電工實驗

　　半導體器件設計

　　逆變器/變壓器設計

　　電子鎮流器設計

　　工控/消費電子設計

　　發動機驅動裝置設計

　　電力電子和電力傳動實驗等

　　通運輸系統(電動車輛、機車、航空電子設備等)設計

　　四、操作使用時的注意事項

　　該機器的輸出終端設置在內部，使用示波器時，請選擇高輸入電阻的(1MΩ)。若輸入電阻為50Ω，則不能正確測量。

　　確保被測電流不要超過最大電流。超過額定值，磁芯會飽和。磁芯飽和會導致在飽和的過程中發生波形部分被削掉，過大的沖擊電流，甚至?xí)?dǎo)致磁芯無法正確消磁，需重新調零。

　　插入電源后，本機器因自身發熱等影響，有可能會有偏差，但大約30分鐘后會基本穩定。

　　變壓器、大電路等強磁場，無線電等強電流靠近時，有可能導致無法正常測定。

　　電壓會因為周圍溫度等生偏差，所以在連續測定時必須注意。

　　有時被測電流的頻率，會導致共振音的產生，這對測定沒有影響。

　　會因被測導體在傳感器頭內的位置不同而產生影響，請把被測導體調至傳感器頭內中央位置。

　　測定時把開關控制桿推至“unlock”標志消失為止。確認控制桿鎖定，整體部分確實關閉。如果整體部分沒有確實關閉的話，將不能正常測定。

　　若在高頻率領域，插入電路的高電位測的話，有可能會受到噪音影響，必要時可限定波形觀測器的頻段，或請插入低電位側。

　　拔出輸出端子時，請在解鎖后，拔出連接器，未解鎖硬拽或硬拉電纜的話，輸出終端會受損。

　　輸入BNC端子以外的輸入端子時，請注意輸入端子的極性。

　　持續最大輸入范圍是由機體自身發熱后溫度上升形成的固定值，請不要輸入超出該固定值的電流，可能會損害機器。

　　持續最大輸入范圍會因測定電流的頻率不同而不同。超過最大電流連續使用會導致探頭燒毀。

　　當持續輸入超出最大輸入范圍的電流時，會因傳感器的發熱，啟動內部保護功能，變得不能正常輸出。請立即停止輸入電流，需要充分冷卻后，才能進入下一次的正常運作。

　　如果在高溫下，會因為內部過電流保護回路，通過持續最大輸入范圍以下的測定電流使得保護回路運作。

　　當連接輸入超出最大輸入范圍電流時，讓保護功能頻繁運作，有可能會損害機器。

　　打開整體部分時，必須通過開關控制器進行操作。

　　在鎖住(LOCK)狀態下，請不要按下圖方向，往整體部分上施加壓力。以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn
