200M示波器竟然無法測量10M晶振，原來是探頭檔位沒選對！

　　為什么當我用示波器觀察晶體振動引腳的波形時，我看不到波形或波形失真?200M示波器不能測量10M晶體振動嗎?

　　1.常見晶振

　　首先，我們將簡要介紹晶體振動。晶體振動一般可分為兩類：無源晶體振動和有源晶體振動。

　　2、無源晶振

　　無源晶體振動是一種無極元件，需要時鐘電路來產生振蕩信號，不能自行振蕩。無源晶體振動沒有電壓要求，信號電平可變，即根據振動電路確定。

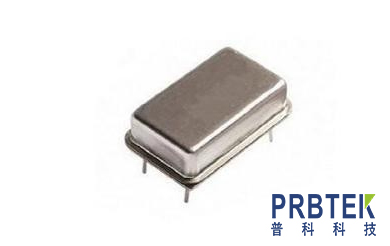

　　圖1無源晶振

　　3、有源晶振

　　有源晶體振蕩器是一種完整的振蕩器，除石英晶體外，還有晶體管和阻力元件。有源晶體振蕩器不需要內部振蕩器，信號質量好，相對穩定，連接方式相對簡單，不需要復雜的配置電路。

　　4.晶振波形分析

　　晶體振動波形一般為正弦波或方波，當輸出波形為方波時，一般上升邊緣抖動，包含更多的高頻信號，此時確保測試帶寬足夠，理論值是帶寬是測量信號頻率的2倍，實際測試方波帶寬應為測量信號頻率的10倍。

　　除帶寬外，在測試晶體振動時，還應注意晶體振動對電容負載敏感，探頭電容相對較大，相當于晶體振動電路中的重負載并聯，容易導致電路停止振動，無法得到正確的測量結果。

　　因此，在進行晶振測試時，需要保證足夠的帶寬和較小的輸入電容。

　　5.示波器測試晶振的正確方法

　　首先，讓我們回答文中開頭的問題。10M晶體振動的波形絕對可以用200M示波器測試，但為什么測量的波形是圖2的形狀?

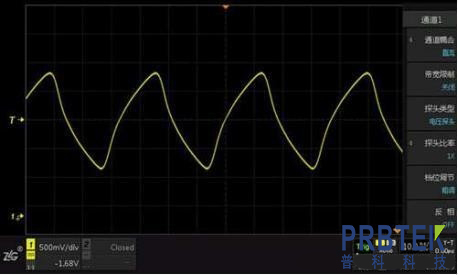

　　圖2失真晶振波形

　　這是因為探頭在測試時選擇了探頭×1檔位，ZDS2000系列標配ZP1025S探頭×1檔時帶寬為10mHz，輸入電容為55pF±10pf，導致波形失真。

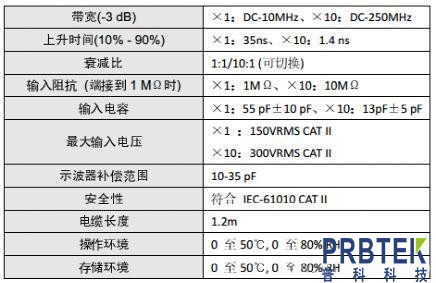

　　ZP1025S技術參數表

　　讓我們把探頭檔調到探頭檔位×10此時探頭帶寬為250mHz，輸入電容為13pF±5pf，我們來看看這個時候的波形。

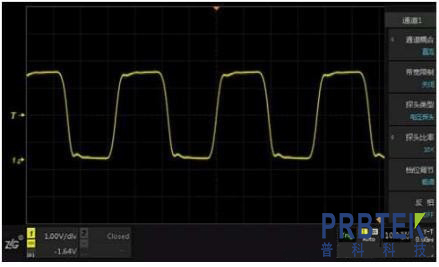

　　圖3正確的晶振波形

　　為了提高信號保真度，探頭標準的接地彈簧也應用于接地鱷魚夾的附近接地。

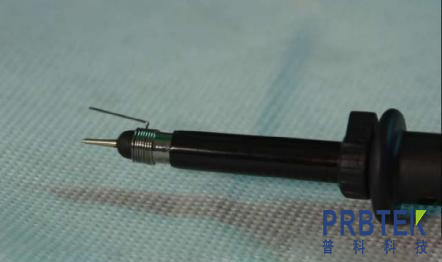

　　圖4標配接地彈簧

　　當我們使用示波器進行測試時，除了注意示波器的設置外，還要注意當前探頭的檔位，不同的檔位對應不同的參數，合適的是最好的!如您使用中還有其他問題，歡迎登錄西安普科電子科技www.jmcsled.cn
