有源探頭的"更高帶寬"有什么含義？

　　有源探頭相對于無源探頭有一個明顯優勢，就是更高帶寬。探頭用戶經常忽視的一個問題是連接到目標的效應，稱為“連接帶寬”。盡管特殊的有源探頭可能具有非常出色的帶寬技術指標，但是一般公布的性能都是在理想探測條件下實現的。在實際的探測條件下(可能需要使用探測附件連接探針)，有源探頭的性能可能要遠遠遜色于公布的性能。有源探測系統的實際性能主要是由“連接” 系統決定。圖 1 中，在 VAtn 點左側的寄生元器件是確定實際有源探測系統在高頻應用中的性能的驅動因素。

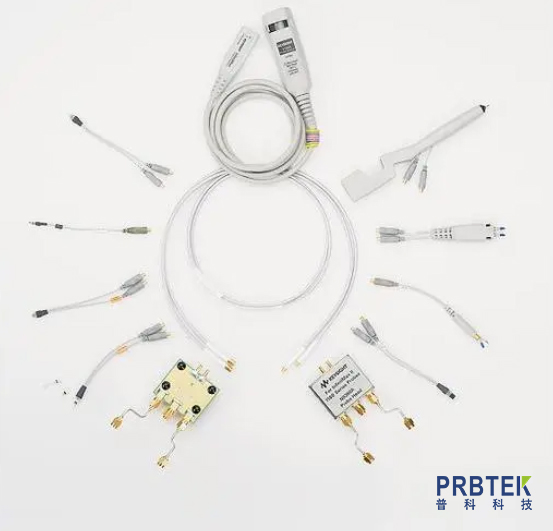

　　圖 1.In?niiMax 探測系統提供多種單端和差分探頭附件，可構成經濟高效的單端和差分探測解決方案。

　　例如，Keysight N2796A 2 GHz 單端有源探頭通過探針和 2 厘米長的偏置接地，提供 2 GHz 帶寬。使用這種最佳設置，您可以獲得 2 GHz 探頭帶寬。如果拆除探針和接地連接，改用 10 厘米雙引線適配器，則探頭帶寬下降到 1 GHz。再將其他夾具連接到雙引線適配器，則探頭帶寬進一步下降到 500 MHz。由此可見，此處的訣竅在于更短的輸入引線提高了探頭性能。

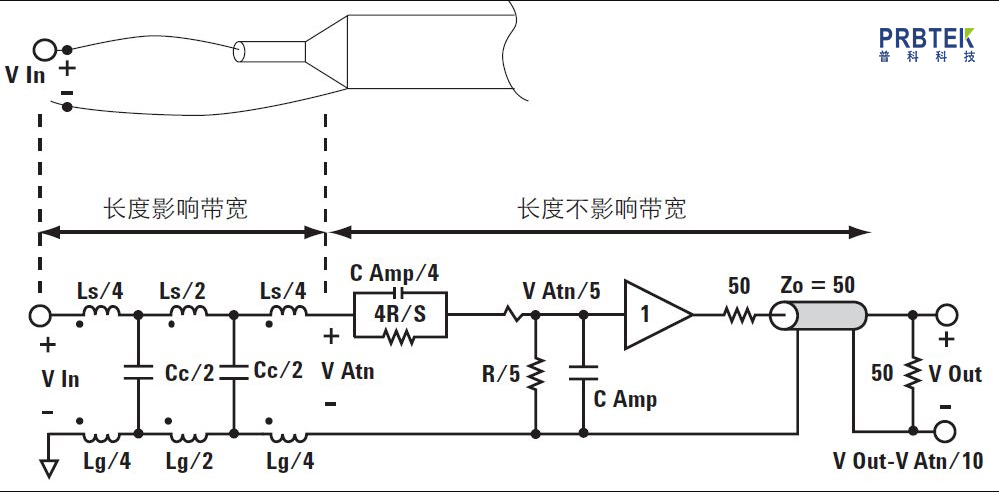

　　圖 2. 在 VAtn 點左側的寄生元器件是確定實際有源探測系統在高頻應用中的性能的驅動因素。

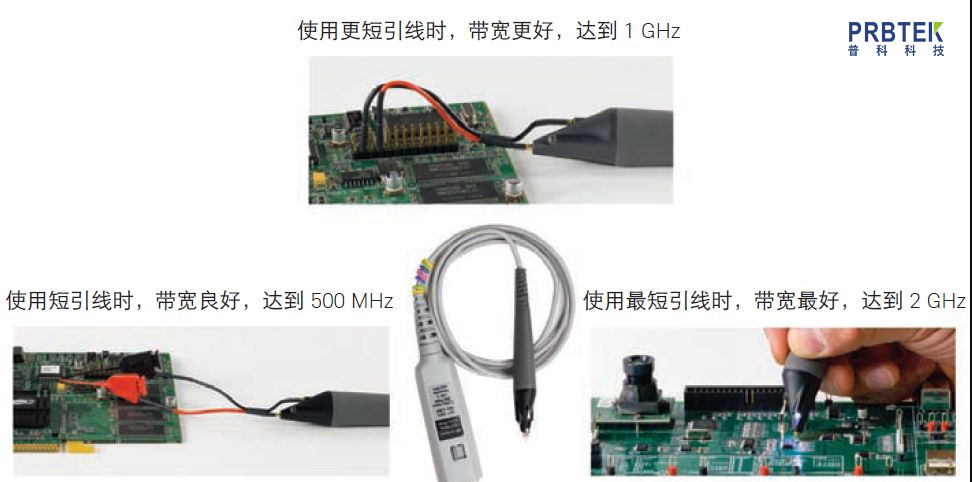

　　圖 3. 使用的引線越短，您將實現的探頭帶寬就越高。
