羅氏線圈電壓計算：公式原理與工程應用解析

一、羅氏線圈電壓計算核心公式

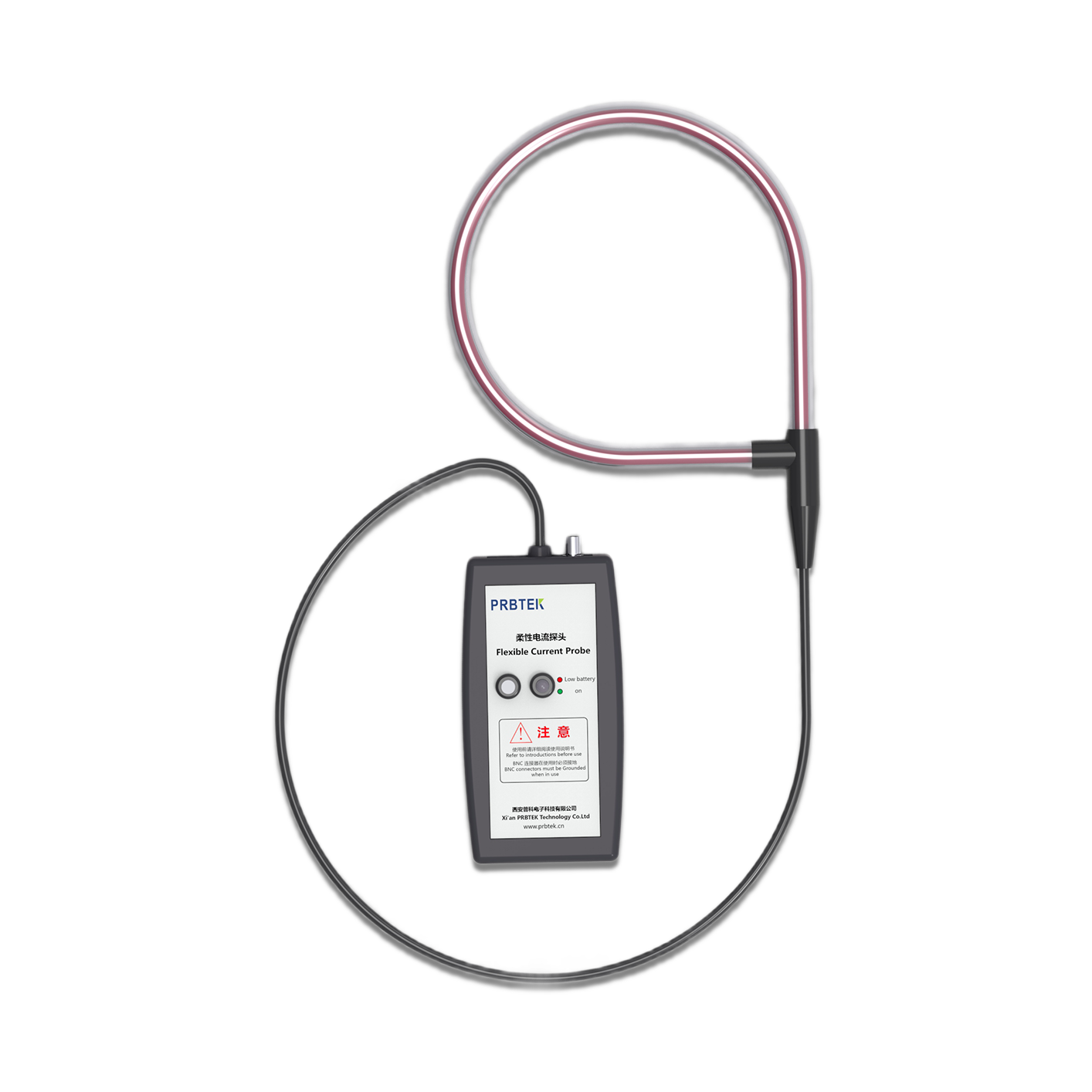

羅氏線圈（Rogowski Coil）作為一種空心式電流傳感器，其輸出電壓與被測電流的變化率直接相關，核心計算公式如下：

若需通過輸出電壓反推被測電流，需對電壓信號積分，得到電流表達式：

其中，i(0)為電流初始值（穩態測量中通常為 0），M為羅氏線圈與被測導體間的互感系數，是決定測量精度的關鍵參數。

二、公式核心參數深度解析

1. 互感系數M的物理意義與計算

   互感系數M反映線圈與被測電流之間的磁耦合強度，其理論計算公式為：

μ0：真空磁導率（常量，4π×10?7H/m）；

N：線圈總匝數（需均勻纏繞，無漏磁設計）；

A：線圈橫截面面積（單位：m2）；

l：線圈平均磁路長度（單位：m，對于環形線圈，l=2πr，r為線圈平均半徑）。

工程要點：實際應用中，M需通過校準確定（而非純理論計算），因?yàn)榫€圈纏繞精度、骨架材質等會引入誤差，校準方法通常是通入標準正弦電流，測量輸出電壓以反推實際互感。

2. 輸出電壓uo(t)的特性

uo(t)是線圈兩端的感應電動勢，具有以下特點：

相位：超前被測電流90°（因與電流變化率成正比）；

幅值：與電流頻率成正比

波形：若被測電流為非正弦波（如脈沖、諧波），輸出電壓可精準反映其變化趨勢，無磁飽和失真（空心結構優勢）。

三、公式應用的關鍵前提與實操注意

1. 互感系數的穩定性保障

線圈纏繞：需采用均勻繞制工藝，避免匝數分布不均導致局部磁路異常，影響M的一致性；

安裝條件：被測導體需穿過線圈中心軸線，且與線圈平面垂直，否則會因耦合系數降低導致M偏小，測量結果偏低；

環境影響：遠離強磁場干擾源（如變壓器、電磁鐵），避免外部磁場疊加改變線圈磁通量，同時避免高溫、振動導致線圈骨架變形，影響M穩定性。

2. 積分環節的工程實現

由于羅氏線圈輸出的是電流的微分信號，需通過積分電路還原被測電流，積分方式的選擇直接影響測量精度：

無源積分：結構簡單（電阻 + 電容），但低頻特性差，適用于高頻電流測量（如雷擊脈沖電流）；

有源積分：采用運算放大器構成積分電路，可通過反饋電阻補償漂移，低頻響應好，適用于工頻、低頻及寬頻帶電流測量（如電力系統諧波監測）；

積分精度：需保證積分電路的時間常數τ與線圈參數匹配（通常τ?1/ωmin，ωmin為被測電流最低角頻率），避免積分失真。

3. 誤差來源與修正

理論誤差：公式基于 “理想線圈” 假設（無電阻、無分布電容），實際線圈的串聯電阻Rs和分布電容Cd會引入附加阻抗，需在電路中串聯匹配電阻或并聯補償電容修正；

動態誤差：當被測電流變化率極大（如陡脈沖電流），線圈的暫態響應會影響輸出電壓的跟隨性，需選用帶寬足夠的線圈（通常要求帶寬覆蓋10Hz～1MHz及以上）；

校準修正：定期用標準電流源對整套測量系統（線圈 + 積分電路）進行校準，建立Uo?I校準曲線，修正實際測量中的系統誤差。

四、公式的典型應用場景

電力系統：工頻電流監測、諧波分析、故障電流錄波（如短路電流測量），利用其無磁飽和、響應快的優勢，避免鐵芯傳感器的非線性失真；

工業測量：變頻器輸出電流檢測、電機啟動電流監測，適應非正弦電流波形的精準測量；

科研實驗：脈沖電流測量（如激光脈沖電源、等離子體放電電流）、高頻電流監測（如射頻設備電流），寬頻帶特性滿足復雜波形測量需求；

新能源領域：光伏逆變器、儲能系統的電流監測，抗電磁干擾能力強，適配新能源設備的復雜工況。
