示波器測沖擊電流：衰減設置的核心邏輯與實操指南

一、沖擊電流的特性：為何衰減設置不可忽視？

沖擊電流是瞬間爆發的短時大電流（如雷擊、電容放電、電機啟動），其特點是峰值高、上升沿陡、持續時間短（通常在微秒至毫秒級）。這類信號若直接輸入示波器，可能引發兩大問題：一是超出示波器垂直量程導致信號削波（失真），二是高壓 / 大電流通過探頭燒毀示波器輸入通道。而衰減設置的核心作用，正是通過 “信號縮放” 解決這兩個痛點 —— 既讓信號適配示波器量程，又保護設備免受沖擊損壞。

二、衰減的本質：不是 “削弱信號”，而是 “精準適配”

很多人誤以為衰減是 “降低信號強度”，實則是按固定比例縮小信號，配合示波器的量程校準，實現真實值的準確讀取。例如：

若使用 10:1 衰減探頭，示波器顯示 1V 時，實際信號為 10V；

若沖擊電流峰值為 100A，通過電流探頭（如 1:1000 衰減比）轉換后，輸入示波器的電壓信號為對應比例的低壓信號，既在量程內，又可通過衰減比反推真實電流值。

這里需明確：衰減不改變信號的波形特征（上升沿、峰值時間、脈寬），僅調整幅值量級。若不設置合適衰減，要么因信號超量程無法測量，要么因信號過弱被噪聲淹沒，導致測量結果完全失效。

三、何時需要啟用衰減？3 種核心場景

信號峰值超示波器量程：示波器垂直量程有限（如普通示波器單通道最大輸入電壓多為 ±40V），而沖擊電流經電流探頭轉換后的電壓信號，若峰值超過量程，必須通過衰減將信號壓縮至可測量范圍。例如：某電流探頭輸出比例為 1V/A，沖擊電流峰值 50A 時，輸出電壓 50V，超出 40V 量程，需啟用 2:1 衰減（此時示波器顯示 25V，實際為 50V）。

使用高電壓 / 大電流探頭：這類探頭本身帶有固定衰減比（如 10:1、100:1），示波器需匹配對應衰減設置，才能正確解讀探頭傳輸?shù)男盘?。若設置不匹配，測量值會出現數倍偏差（如探頭 10:1 衰減，示波器未設置，測量值會偏小 10 倍）。

保護示波器輸入通道：沖擊電流伴隨的瞬時高壓可能遠超示波器輸入耐壓，即使信號未超量程，也建議通過衰減降低輸入電壓，避免高壓擊穿通道內的精密元器件（如衰減器、放大器），延長設備壽命。

四、衰減設置的實操步驟：精準匹配是關鍵

明確探頭衰減比：先查看電流探頭的說明書或銘牌，確認其固定衰減比（如電流探頭常見 “1A/V”“10A/V”，本質是 1:1、10:1 的電壓衰減對應）。

示波器衰減設置同步：在示波器菜單中找到 “探頭衰減” 選項，選擇與探頭一致的比例（如探頭 10:1，示波器也設為 10:1）。部分示波器支持自動識別探頭衰減比，可開啟該功能減少人為誤差。

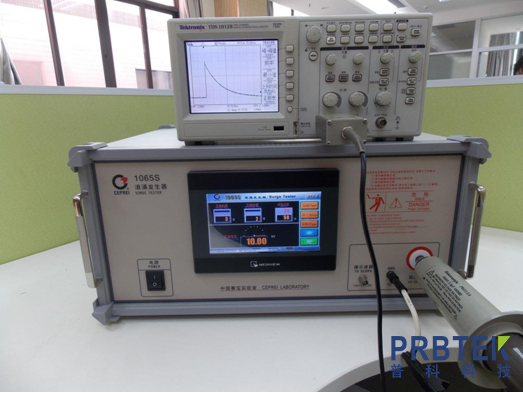

量程校準驗證：測量前可先用標準信號源（如已知峰值的脈沖電流源）驗證，觀察示波器顯示值與真實值是否一致。例如：輸入 10A 標準沖擊電流，探頭 10A/V（10:1 衰減），示波器應顯示 1V（對應 10A），若顯示 0.1V，則說明衰減設置未同步。

動態調整優化：若測量中發現信號削波（頂部 / 底部被截斷），說明衰減不足，需增大衰減比（如從 1:1 改為 10:1）；若信號幅值過?。ǖ陀诹砍痰?1/3），可減小衰減比或更換小衰減比探頭，提升測量分辨率。

五、衰減設置的關鍵注意事項：避開這些 “隱形坑”

杜絕 “過度衰減”：部分用戶為了 “絕對安全” 盲目選擇大衰減比（如用 100:1 衰減測量小峰值沖擊電流），會導致信號幅值被過度壓縮，疊加示波器自身噪聲后，峰值、上升沿等關鍵參數的測量誤差會顯著增大。建議遵循 “夠用即止” 原則：衰減后信號幅值控制在示波器量程的 1/3~2/3 之間，兼顧安全性與分辨率。

區分 “探頭衰減” 與 “示波器內部衰減”：示波器的 “垂直衰減”（如 V/div 調節）是調整量程顯示，而 “探頭衰減” 是匹配探頭的信號比例，二者不可混淆。例如：探頭設為 10:1，示波器垂直檔位設為 5V/div，實際每格對應 50V（5V×10），而非 5V。

高壓場景需額外防護：若沖擊電流伴隨千伏級以上高壓（如雷擊測試），僅靠衰減設置不夠，需搭配高壓差分探頭、絕緣手套、隔離變壓器等防護設備，避免衰減器飽和或高壓觸電風險。

記錄衰減參數便于追溯：測量完成后，需在實驗報告中注明探頭衰減比、示波器衰減設置，確保后續數據復核時可準確反推真實值，避免因參數遺忘導致數據失效。

六、常見誤區辨析：理清衰減設置的 “認知偏差”

誤區 1：“信號越小越安全，衰減越大越好”

糾正：衰減的核心是 “適配量程”，而非單純 “縮小信號”。過度衰減會丟失信號細節（如微小的峰值波動），尤其對于上升沿極陡的沖擊電流，可能導致峰值測量值偏低。

誤區 2：“自動衰減功能無需手動核對”

糾正：部分老舊探頭或非標探頭無法被示波器自動識別，自動衰減功能可能匹配錯誤（如將 10:1 識別為 1:1）。測量前必須手動核對探頭銘牌與示波器設置，必要時用標準信號驗證。

誤區 3：“電流探頭無需關注衰減，直接測量即可”

糾正：電流探頭的 “輸出比例”（如 1A/V）本質就是衰減比，若示波器未同步設置，測量結果會出現量級錯誤（如 100A 沖擊電流，未設置衰減時僅顯示 10A），完全失去測量意義。

七、總結：衰減設置的核心原則與價值

示波器測量沖擊電流時，衰減設置不是 “可選操作”，而是 “必選步驟”，其核心原則是 “探頭與示波器衰減比同步、信號與量程適配、安全與精度兼顧”。正確的衰減設置既能避免信號失真和設備損壞，又能確保測量數據的準確性；反之，錯誤的衰減設置（如比例不匹配、過度衰減、未設置）會導致測量結果無效，甚至燒毀昂貴的示波器通道。對于工程人員而言，掌握衰減設置的邏輯（為何設、何時設、怎么設），不僅能提升沖擊電流測量的效率，更能規避實驗風險、保障數據可信度。在實際操作中，需結合探頭參數、信號特性、設備量程綜合判斷，必要時通過標準信號校準，讓衰減設置真正服務于精準測量。
