電流傳感器偏置電流：特性、影響與工程優化

一、偏置電流的核心定義與物理本質

偏置電流（Ibias）是電流傳感器中決定器件工作點的關鍵直流電流分量，其核心作用是將傳感器內部有源元件（如晶體管、運算放大器）的工作狀態偏離零電平，確保信號轉換的線性度、增益穩定性和動態響應能力。在理想狀態下，偏置電流應趨近于零，但受半導體工藝差異、器件結構限制等因素影響，實際傳感器的偏置電流均為非零值，且直接關聯測量精度 —— 尤其在低電流檢測場景中，偏置電流可能成為主導誤差源。

從物理本質來看，偏置電流的產生源于兩方面：一是半導體器件的固有漏電流，二是維持內部放大電路正常工作的靜態電流。對于電流傳感器而言，偏置電流主要表現為輸入偏置電流（Ib），即輸出處于指定電平時流入兩個輸入端子的電流平均值，其特性直接影響分流電阻的信號采集精度。

二、偏置電流的定量計算與參數選型

1. 核心計算公式

電流傳感器的偏置電流通常通過外部電阻與內部參考電壓協同設定，其經典計算公式為：，其中：

Vref 為傳感器內部固定參考電壓（常見值為 1.2V、1.25V、2.5V 等，需查閱具體型號數據手冊）；

Rext 為外接限流電阻，用于調節偏置電流大小。

反向推導可得到外接電阻的計算式：

2，工程選型三步法

以某電源管理 IC 為例，詳細說明偏置電流相關的電阻選型流程：

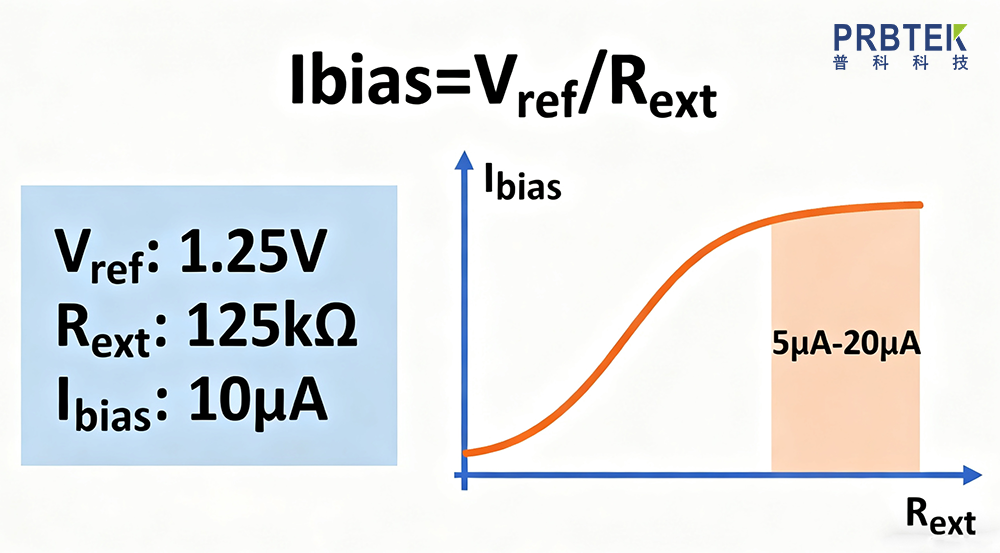

第一步：明確器件參數：查閱數據手冊確定關鍵指標，如Vref=1.25V，推薦Ibias范圍為 5μA~20μA，目標偏置電流設定為 10μA（平衡功耗與噪聲）；

第二步：理論值計算：代入公式得Rext=1.25V/10μA=125kΩ；

第三步：標準值匹配：選擇 E24 系列標準電阻 120kΩ（偏差 - 4%）或 130kΩ（偏差 + 4%），實際偏置電流分別為 10.42μA 和 9.62μA，均在推薦范圍內。

3. 關鍵約束條件

選型時需額外考慮三項核心因素：

電阻精度：高精度測量場景選用 ±0.1%~±0.5% 公差電阻，普通場景可選用 ±1%~±5%；

溫度系數：寬溫環境（-40℃~85℃）優先選擇低溫漂電阻（±25ppm/℃），避免偏置電流漂移超標；

功耗限制：電阻功耗需滿足，例如 10μA 與 120kΩ 組合的功耗僅 12μW，遠低于 0402 封裝的 0.0625W 額定功率。

三、偏置電流對測量精度的影響機制

1. 誤差產生的核心場景

偏置電流的誤差影響在低電流測量中尤為顯著，主要體現在兩個維度：

直接疊加誤差：當測量電流與偏置電流處于同一量級時，會導致測量值嚴重偏離真實值。例如用Ibias=90μA的 INA240 傳感器測量 250μA 電流，僅偏置電流就會引入 36% 的誤差；

差分失調放大：兩個輸入端子的偏置電流不匹配（即輸入失調電流Ios），會在分流電阻兩端產生額外差分電壓，進一步放大測量誤差。

2. 不同傳感器類型的偏置特性

四、偏置電流的優化控制與補償技術

1. 硬件優化方案

元件選型：優先選用低偏置電流傳感器（如 INA190），其 1pA 級偏置電流可大幅降低低電流測量誤差；

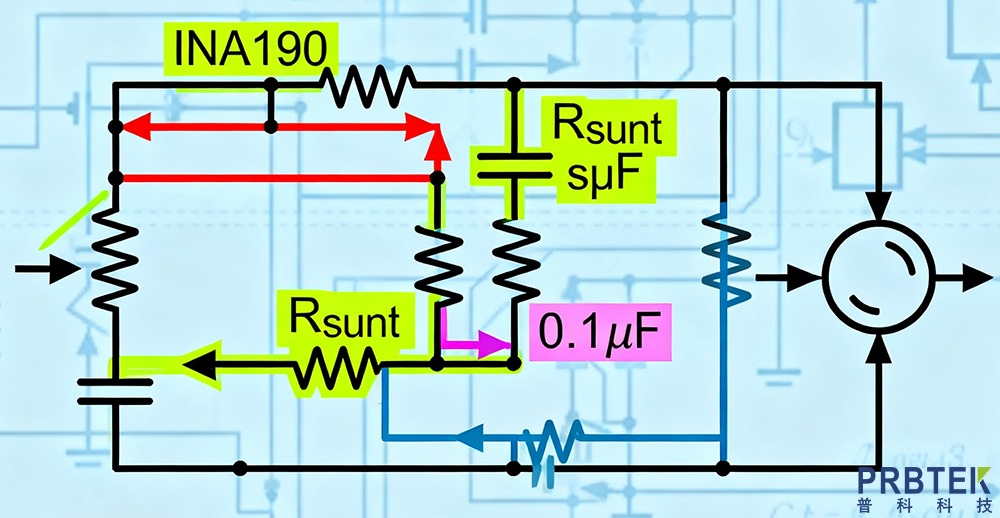

電路設計：采用差分輸入配置抵消偏置電流影響，敏感電路中選用金屬膜電阻替代碳膜電阻，減少噪聲干擾，并并聯 0.1μF 去耦電容；

PCB 布局：避免分流電阻串聯寄生電阻，減少偏置電流產生的額外誤差電壓，同時優化電源濾波降低共模電壓波動對偏置電流的影響。

2. 軟件與校準補償

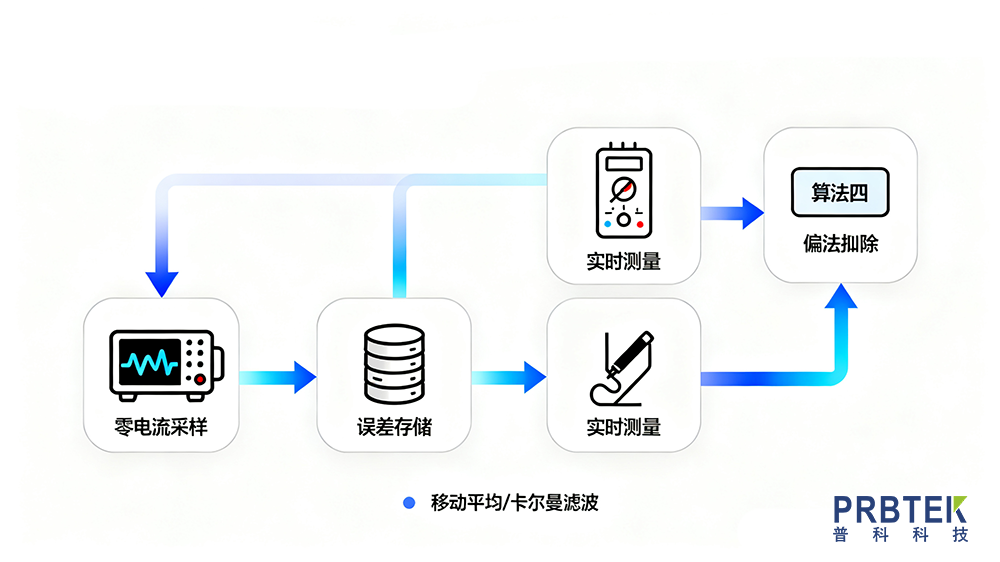

單點校準：在已知零電流條件下測量傳感器輸出，將偏置電流對應的誤差值存儲于系統，實際測量時實時扣除；

動態調整：需靈活適配不同測量場景時，采用數字電位器（如 AD5293）替代固定電阻，通過 10 位以上分辨率的可編程電阻動態調節偏置電流；

信號濾波：采用移動平均濾波或卡爾曼濾波算法，抑制偏置電流波動帶來的隨機誤差，提升測量穩定性。

五、結語：偏置電流的工程設計

偏置電流作為電流傳感器的核心參數，其控制水平直接決定了測量系統的精度上限。工程設計中需把握 “平衡” 原則：既要通過合理的電阻選型和電路設計確保偏置電流處于最優工作范圍，又要針對具體應用場景（如低電流測量、寬溫環境）采取針對性補償措施。隨著傳感器技術的發展，磁通門、磁阻等新型技術已實現超低偏置電流與高穩定性的兼顧，但器件選型、電路優化與校準補償?shù)膮f(xié)同設計，仍是攻克高精度電流測量難題的關鍵。
