皮爾森電流傳感器接示波器指南:50Ω/1MΩ 阻抗選擇與實操校準步驟

一、阻抗匹配的核心意義：信號保真與精度保障

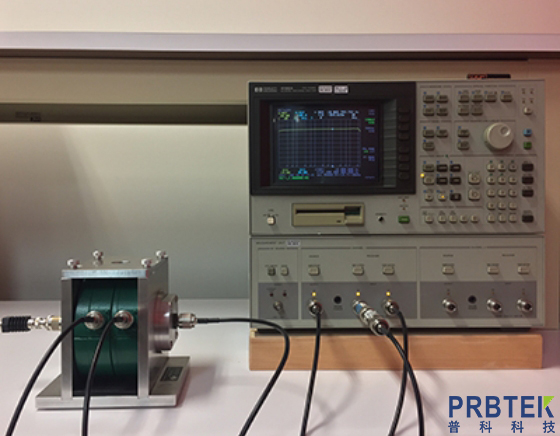

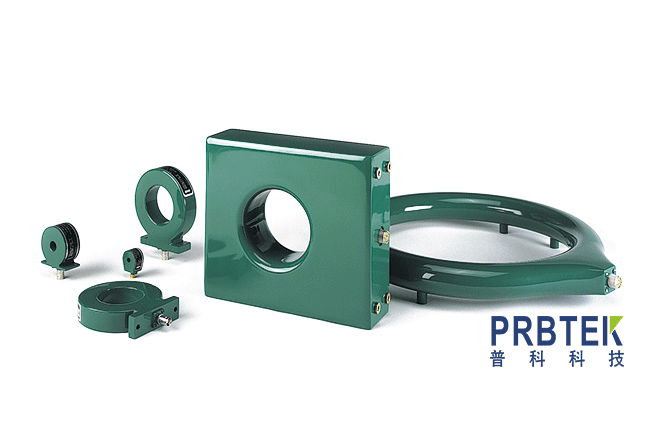

皮爾森電流傳感器的輸出阻抗特性決定了示波器連接的核心要求。根據其產品規格，主流型號（如 411、2877）的標準輸出阻抗為 50Ω，而部分高頻型號采用分布式端接技術優化快速脈沖響應。示波器輸入阻抗的選擇直接影響：

測量精度：銘牌標注的靈敏度（如 411 型號 0.1V/A）僅適用于高阻抗輸入（1MΩ+20pF 并聯），50Ω 負載會使輸出信號減半；

信號完整性：對上升時間≤2ns 的脈沖信號，阻抗失配會引發反射，導致波形畸變；

系統兼容性：長電纜（> 信號波長 1/10）傳輸時，匹配 50Ω 可顯著改善保真度。

二、示波器阻抗的雙重選擇邏輯

（一）高阻抗模式（1MΩ+20pF）

• 適用場景：低頻測量（<10MHz）、追求最高靈敏度、短電纜連接（<1 米）；

• 技術依據：皮爾森傳感器設計默認匹配高阻抗負載，此時無需額外補償即可達到 ±1% 精度；

• 局限：高頻下容性負載（20pF）會衰減信號，導致相位偏移。

（二）50Ω 模式

• 適用場景：高頻測試（>10MHz）、浪涌電流測量、長電纜傳輸（如浪涌測試中連接 10 米同軸電纜）；

• 操作要點：

1. 開啟示波器 50Ω 輸入功能，或在 1MΩ 端口并聯 50Ω 終結器；

2. 靈敏度需手動修正（乘以 2），如原 0.1V/A 修正為 0.05V/A；

• 優勢：抑制傳輸線反射，保障 10MHz 以上信號的脈沖沿保真度。

三、實操連接的關鍵規范

1. 電纜選型：必須使用 50Ω 特性阻抗的同軸電纜（BNC/SMA 接口），避免普通導線引入阻抗突變；

2. 終端匹配：

• 高阻抗模式：直接連接示波器 1MΩ 端口，無需額外器件；

• 50Ω 模式：電纜末端接示波器 50Ω 輸入，或在 1MΩ 端口并聯 50Ω/0.5W 金屬膜電阻；

3. 校準步驟：

• 執行示波器零漂補償（Zero-flux adjustment）；

• 用標準電流源驗證：輸入 1A 電流，50Ω 模式下示波器顯示應為 50mV（修正后）；

4. 環境適配：高壓場景（如絕緣油中）需選用密封型傳感器，避免阻抗受濕度影響。

四、典型應用場景與案例

（一）浪涌電流測試（50Ω 模式）

• 連接鏈路：浪涌發生器→DUT→皮爾森探頭→50Ω 同軸電纜→示波器 50Ω 輸入；

• 關鍵參數：示波器帶寬≥100MHz，電纜長度≤3 米，實測誤差 < 2%；

（二）低頻脈沖測量（1MΩ 模式）

• 應用場景：mA 級慢脈沖（上升時間 > 100ns）；

• 優勢：無需修正靈敏度，直接讀取 0.1V/A 對應的波形幅值，操作簡便。

五、常見問題與解決方案

六、總結

皮爾森電流傳感器與示波器的阻抗匹配需遵循 “高頻 50Ω 保真、低頻 1MΩ 高效” 的原則。核心是根據信號頻率（10MHz 為分界）選擇輸入模式，配合 50Ω 同軸電纜和精準校準，可實現 0.7Hz 至 350MHz 范圍內的高精度電流測量。實際操作中需特別注意靈敏度修正和終端匹配，這是保障測試準確性的關鍵環節。
