電流探頭 100mV/A應該如何解讀呢？

在電子測試、電力運維、工業控制等領域，電流探頭是獲取電路中電流信號的關鍵工具，而 “100mV/A” 作為電流探頭的核心技術參數，直接決定了實際電流的測量邏輯。理解這一參數的本質，是準確獲取實際電流數據的基礎。

100mV/A：電流與電壓的轉換 “橋梁”

電流探頭的核心功能是將難以直接測量的電流信號，轉換為易于采集和分析的電壓信號，“100mV/A” 正是這一轉換過程的量化比例，其含義為：當被測量的電路中通過 1 安培（A）的電流時，電流探頭的輸出端會對應產生 100 毫伏（mV）的電壓信號。

這一參數本質是電流探頭的 “轉換系數”，如同一把 “標尺”—— 電流是被測量的 “物體長度”，電壓是探頭輸出的 “標尺讀數”，100mV/A 就是標尺的 “刻度比例”例如，若探頭輸出電壓為 300mV，根據比例可反推實際電流為 3A；若輸出電壓為 50mV，則實際電流為 0.5A。這種 “電流→電壓→電流” 的轉換邏輯，是所有電流探頭測量實際電流的核心原理。

實際電流的計算方法：從電壓信號到電流值

基于 100mV/A 的轉換系數，實際電流的計算過程極為清晰，只需通過簡單的公式推導即可實現：

具體計算實例

基礎場景計算：若示波器或萬用表采集到電流探頭的輸出電壓為 250mV，代入公式可得：，即電路中實際電流為 2.5 安培。

小電流場景計算：在弱電電路（如電子設備主板）中，若輸出電壓為 12mV，實際電流為：,符合弱電電路的電流量級特點。

多量程適配計算：部分 100mV/A 電流探頭支持量程切換（如 10A、20A 量程），本質是通過衰減電路調整輸出電壓比例，但核心轉換邏輯不變。例如，當量程設為 “10A 檔” 時，若輸出電壓為 800mV，實際電流仍按公式計算：,未超過 10A 量程上限，測量有效。

100mV/A 探頭的實際應用場景

100mV/A 的轉換系數因兼顧 “測量精度” 與 “量程覆蓋”，廣泛應用于中低電流場景，典型應用包括：

1. 電子設備維修與調試

在手機、電腦、家電等設備的維修中，技術人員常用 100mV/A 電流探頭檢測電路支路電流。例如，檢測家電電機供電回路時，若探頭輸出電壓為 600mV，可快速算出實際電流為 6A—— 若電機額定電流為 5A，則說明電機存在過載問題，需排查卡頓或短路故障。

2. 工業控制中的電流監控

在變頻器、PLC（可編程邏輯控制器）的輸出回路中，100mV/A 探頭可實時監測負載電流。例如，生產線電機的額定電流為 8A，若探頭持續輸出 800mV 電壓（對應 8A 電流），說明電機運行正常；若輸出電壓突然升至 1000mV（對應 10A），控制系統可觸發過載報警，避免設備損壞。

3. 實驗室信號分析

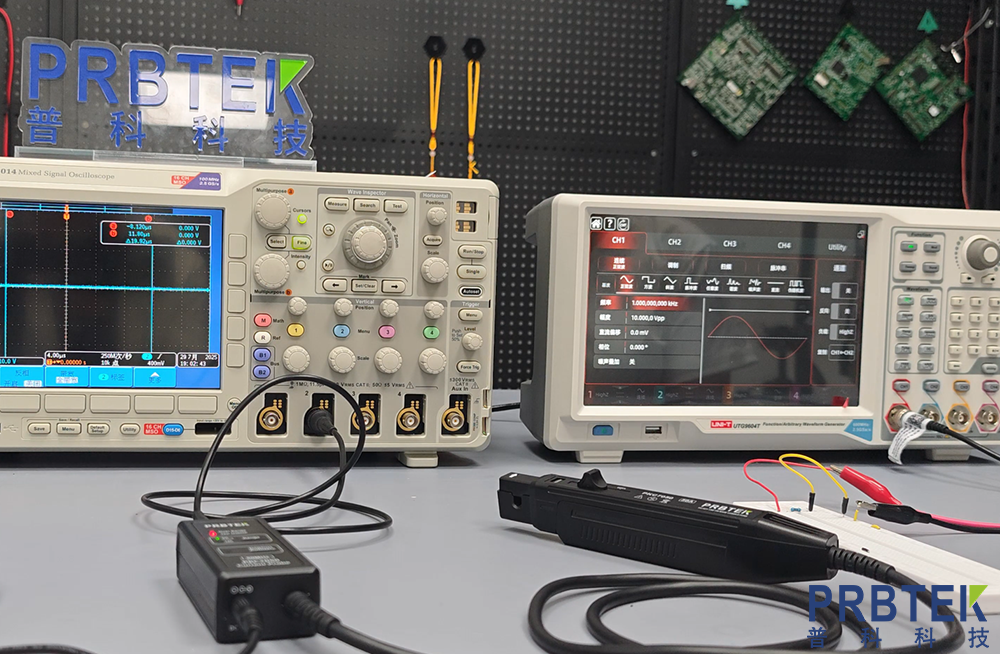

在電子實驗室中，研究人員需精確測量電路動態電流（如芯片啟動時的沖擊電流）。100mV/A 探頭配合示波器，可捕捉到毫秒級的電壓波動 —— 若示波器顯示電壓從 0mV 瞬間升至 450mV（對應 4.5A 沖擊電流），即可分析芯片啟動過程的電流特性，優化供電設計。

影響實際電流測量精度的因素與控制

盡管 100mV/A 的轉換邏輯清晰，但實際測量中仍需注意以下因素，避免誤差：

1. 探頭精度等級

不同品牌的 100mV/A 探頭存在精度差異（如 ±1%、±2%），例如精度為 ±1% 的探頭，測量 10A 電流時，實際電流誤差范圍為 9.9A~10.1A。因此，需根據測量需求選擇符合精度等級的探頭（如實驗室需 ±0.5%，工業監控可 ±2%）。

2. 環境干擾與安裝

電磁干擾：強磁場（如變壓器附近）會導致探頭輸出電壓偏移，需遠離干擾源，或選用帶屏蔽功能的探頭；

安裝方式：鉗形電流探頭需確保鉗口閉合緊密，若存在縫隙，會導致磁通量泄漏，輸出電壓降低，進而使計算出的實際電流偏小（如鉗口未閉合時，輸出電壓從 500mV 降至 450mV，實際電流誤算為 4.5A，真實值為 5A）。

3. 信號采集設備精度

示波器、萬用表等采集設備的分辨率會影響電壓測量精度。例如，若采集設備的電壓分辨率為 10mV，測量 15mV 的輸出電壓時，可能誤讀為 10mV 或 20mV，導致實際電流計算誤差達 50%（1A 誤算為 0.67A 或 1.33A）。因此，需選用分辨率高于探頭輸出電壓最小變化量的采集設備。

總結

“100mV/A” 并非電流探頭的量程，而是連接 “實際電流” 與 “輸出電壓” 的核心轉換系數。掌握 “實際電流 = 輸出電壓 / 100mV/A” 的計算邏輯，結合場景選擇合適精度的探頭、控制安裝與環境干擾，才能準確獲取電路中的實際電流數據。無論是電子維修、工業監控還是實驗室分析，這一參數都是電流測量的 “核心鑰匙”，也是確保測量結果可靠的基礎。
