微波天線：高頻信號傳輸與感知的核心載體

在現代通信與感知系統中，微波天線是連接 “信號” 與 “空間” 的關鍵橋梁。它特指工作在微波頻段（通常定義為 300MHz~300GHz，對應波長 1m~1mm）的天線設備，既能將微波信號從傳輸線高效輻射到空間，也能從空間捕獲微波信號并傳輸至接收端，是微波通信、雷達探測、衛星導航等領域不可或缺的核心部件。

一、微波天線的核心特性：適配高頻場景的關鍵設計

相較于工作在中低頻段的天線，微波天線的設計需重點突破高頻信號的傳輸損耗、定向性控制與環境適應性難題，其核心特性可概括為三點：

1，強方向性與高增益

微波波長較短（如 10GHz 對應波長僅 30mm），天線可通過縮小輻射單元尺寸、優化陣列結構實現窄波束定向輻射 —— 例如拋物面微波天線的波束寬度可低至 1°~5°，能將信號能量集中在特定方向，大幅減少空間干擾，同時提升遠距離傳輸?shù)男盘?hào)強度（增益通?？蛇_(dá) 15dBi~40dBi），這對跨城市點對點微波通信、衛星地面站接收尤為重要。

2，嚴格的頻帶與阻抗匹配

微波系統多采用寬頻或多頻段設計（如 5G 毫米波基站需覆蓋 24GHz、28GHz 等頻段），要求天線具備穩定的頻帶特性：一方面需在目標頻段內保持一致的增益與方向圖，避免信號失真；另一方面需實現天線與傳輸線（如同軸電纜、微帶線）的低阻抗匹配（通常要求駐波比≤1.5），減少信號在接口處的反射損耗，確保能量高效傳遞。

3，抗干擾與環境耐受性

微波信號易受雨霧、大氣電離層及電磁干擾影響，因此微波天線需針對性設計：戶外應用的微波天線（如基站天線、雷達天線）會采用防水密封外殼、抗腐蝕涂層（如氟碳涂層），抵御風雨、鹽霧侵蝕；部分高精度場景（如軍事雷達）還會集成抗干擾技術（如自適應波束賦形），通過調整波束方向規避干擾信號。

二、微波天線的主要類型：按結構與用途分類

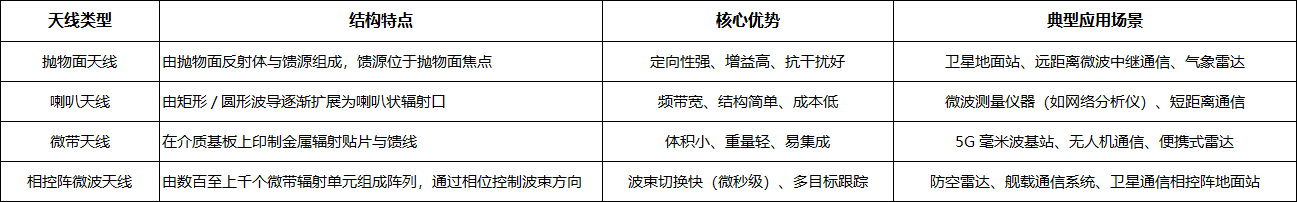

根據應用場景的需求差異，微波天線形成了多種結構類型，不同類型的設計側重與適用領域差異顯著：

三、微波天線的核心應用領域：從通信到感知的全場景覆蓋

微波天線的應用已滲透到民生、工業、國防等多個領域，其性能直接決定了系統的整體效率：

1. 通信領域：支撐高速與遠距離傳輸

點對點微波通信：城市間或山區的骨干網傳輸中，拋物面微波天線可實現 50km~100km 的無線路由，替代光纖鋪設難度大的場景（如跨河流、山區），保障寬帶信號穩定傳輸；

衛星通信：地面站的大口徑拋物面微波天線（直徑可達 5m~15m）能接收衛星下行的微弱微波信號，而衛星搭載的小型化微波天線則負責向地面發送通信或遙感數據；

5G 毫米波通信：5G 毫米波基站采用微帶陣列天線，通過窄波束定向覆蓋實現每平方公里百萬級連接，支撐 AR/VR、工業物聯網等高速率、低時延場景。

2. 雷達與感知領域：實現精準探測與定位

氣象與航空雷達：拋物面或相控陣微波天線發射的微波波束可穿透云層，通過接收回波判斷降水強度、風速（如多普勒氣象雷達）；機場的二次雷達則通過微波天線與飛機應答機交互，實現航班位置與高度的實時監控；

工業檢測雷達：在石油、電力行業，微波天線可組成近距離雷達系統，檢測儲罐液位、管道流量，或監測高壓設備的局部放電（通過捕捉放電產生的微波信號），實現非接觸式故障預警。

3. 導航與定位領域：保障高精度時空服務

衛星導航系統（如 GPS、北斗）的地面監測站，通過高增益微波天線接收衛星播發的微波導航信號，校準衛星軌道與時鐘誤差；而車載、艦載導航設備的小型微波天線則負責捕獲導航信號，結合算法實現米級甚至厘米級定位。

四、微波天線的技術發展趨勢：向 “小、寬、智” 升級

隨著 5G、6G、低軌衛星互聯網等技術的推進，微波天線正朝著三個方向迭代：

1，小型化與集成化：通過新材料（如低溫共燒陶瓷 LTCC）、新結構（如多層微帶貼片），將微波天線與射頻芯片、濾波器集成在同一基板上，例如可穿戴設備的微波天線尺寸已縮小至幾平方毫米；

2，寬帶化與多頻段：為適配多系統兼容需求（如同時支持 5G 毫米波、衛星通信），寬帶微波天線（如對數周期天線、超材料天線）可覆蓋多個頻段，減少設備上的天線數量；

3，智能化與可重構：智能可重構微波天線可通過電控方式調整波束方向、工作頻段與極化方式，例如 6G 基站的智能微波天線能根據用戶位置動態調整覆蓋區域，提升信號利用率。

總結

微波天線作為高頻信號的 “發射與接收窗口”，其技術演進與通信、感知系統的發展深度綁定。從支撐跨區域通信的拋物面天線，到賦能 5G 的毫米波陣列天線，再到未來 6G 的智能可重構天線，微波天線始終在突破 “信號傳輸效率” 與 “環境適應性” 的邊界，成為推動新一代信息技術落地的關鍵基礎設施。
