微波天線選型指南

在現代無線通信領域，微波天線作為信號收發的關鍵部件，其選型的正確性直接關乎通信系統的性能優劣。無論是構建遠距離通信鏈路，還是實現高速率數據傳輸，恰當選擇微波天線都是邁向高效通信的重要一步。接下來，我們將深入探討微波天線選型過程中需要重點關注的要素。

工作原理與關鍵參數

工作原理

微波天線基于電磁感應原理工作，能夠?qū)鬏斁€中的高頻電流轉換為空間中的電磁波進行發射，反之，也可將空間中的電磁波轉換為電流，實現信號的接收。在微波頻段，電磁波具有波長短、頻率高的特性，這使得微波天線在設計和應用上具有獨特之處。例如，由于波長短，微波天線可以設計得相對緊湊，便于安裝和部署。

關鍵參數

1.增益：增益體現了天線將輸入功率集中向特定方向輻射的能力。高增益天線能夠在特定方向上增強信號強度，從而有效延長通信距離。在遠距離點對點通信場景中，如城市間的通信鏈路，通常需要選用高增益天線以保障信號穩定傳輸。一般而言，拋物面天線能夠?qū)崿F(xiàn)較高的增益，通過將反射面設計為拋物面形狀，可將饋源輻射的球面波轉換為平面波，實現能量的高度集中輻射。

2.方向性：方向性描述了天線輻射能量在空間的分布特征。理想的方向性天線僅在特定方向輻射能量，其他方向能量為零。實際應用中，天線方向性常表現為主瓣與旁瓣的輻射圖案。在需要精準覆蓋特定區域的場景，如對某一特定建筑物進行信號覆蓋時，應選擇方向性良好的天線，以減少對其他區域的干擾。

3.帶寬：帶寬是指天線能夠有效工作的頻率范圍。隨著通信技術的發展，對天線帶寬的要求日益提高，寬頻帶天線能夠處理更廣泛的信號。在 5G 通信等需要同時處理多個頻段信號的場景中，寬頻帶天線成為首選，它能夠確保在不同頻段下天線的性能均滿足通信需求。

4.阻抗匹配：阻抗匹配指天線輸入阻抗與饋線或發射機輸出阻抗相匹配，以保證功率傳輸效率最大化。阻抗失配會導致信號反射，降低有效功率。在實際系統中，需通過合理設計天線結構和選用合適的饋線來實現良好的阻抗匹配，確保信號能夠高效傳輸。

微波天線類型

拋物面天線

拋物面天線由拋物面反射器和饋源組成，具有高增益、窄波束的特點。其拋物面反射器能夠?qū)佋摧椛涞碾姶挪▍R聚并向特定方向發射，如同手電筒的反光杯將燈泡光線匯聚后射出。在衛星通信中，拋物面天線廣泛應用，因其能夠精確對準衛星，實現遠距離、高可靠性的通信。

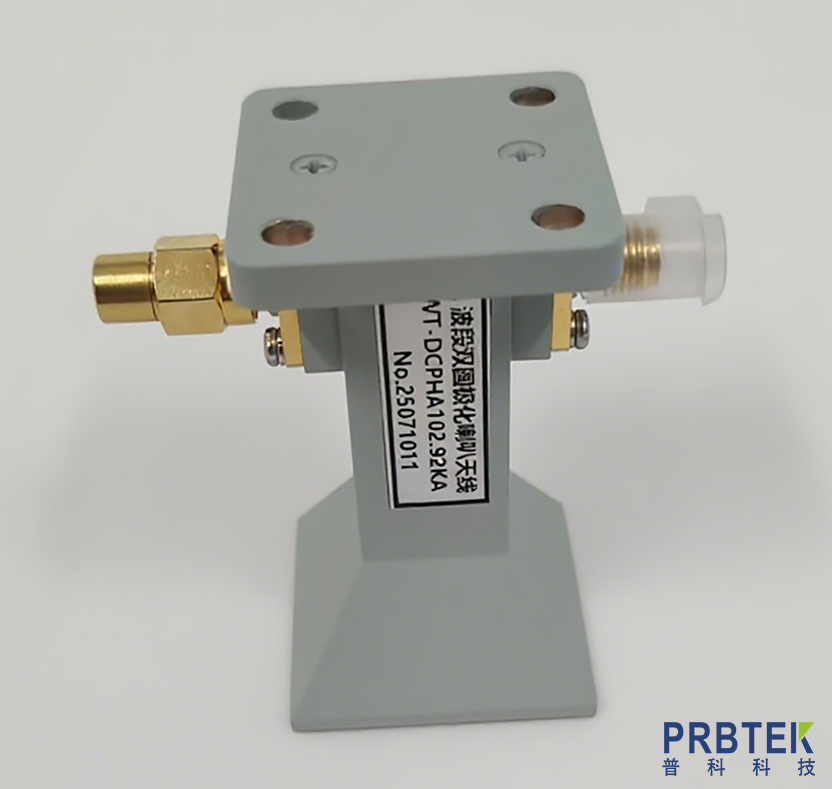

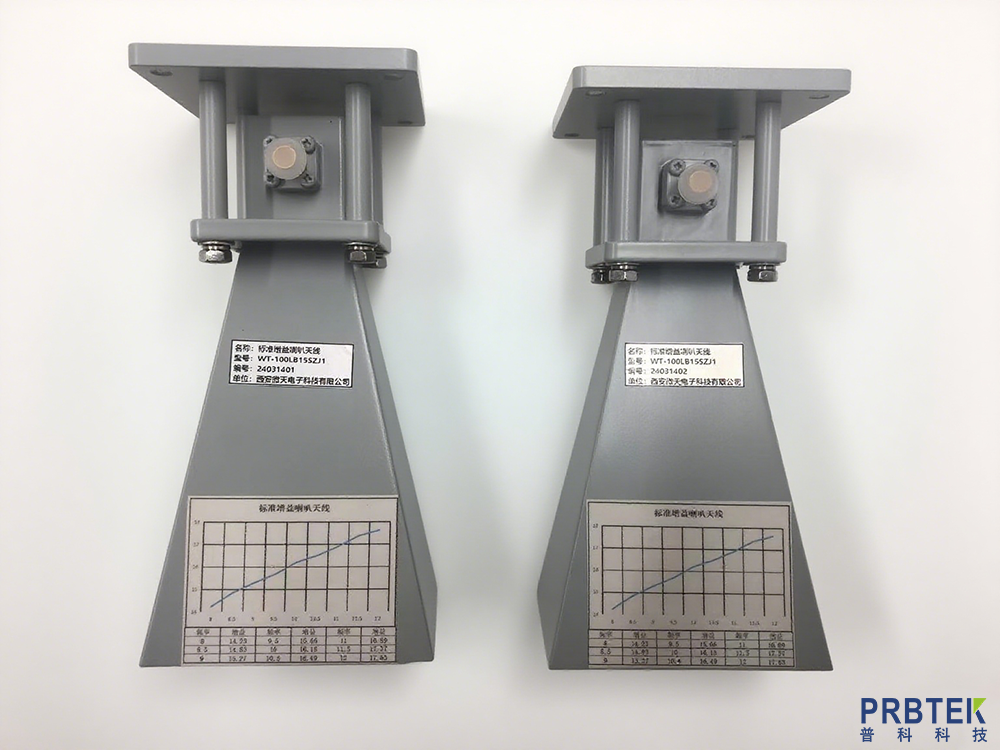

喇叭天線

喇叭天線結構簡單，具有寬頻帶特性，可將波導中的電磁波有效轉換為自由空間的電磁波。喇叭天線的輻射方向圖較為穩定，在一些對天線帶寬要求較高的測試場景，如天線性能測試場，喇叭天線能夠提供穩定的信號輻射。

貼片天線

貼片天線體積小、重量輕、易于集成，但其增益相對較低。由于其便于集成的特點，貼片天線在移動設備如手機、平板電腦中廣泛應用，能夠滿足設備對小型化天線的需求。

選型考量因素

應用場景

1.點對點通信：在替代光纖實現單點對單點傳輸?shù)膱鼍爸?，要求微波天線具有類似鉛筆光束的三維方向圖特性，以確保信號在長距離傳輸中保持較強的方向性和穩定性。例如，城市中兩個通信基站之間的連接，常采用高增益、窄波束的拋物面天線，減少信號干擾，保障通信質量。

2.點對多點通信：用于多點覆蓋時，微波天線特性類似常規基站天線，需在大角度范圍內實現信號播報，其三維方向圖應具備扇形特征。在農村地區為多個村莊提供通信覆蓋時，可選用扇形波束天線，以實現對較大區域的信號覆蓋。

3.環境場景：在高煙霧腐蝕的海邊或颶風高發區域，應選擇高抗腐天線或高抗風天線。高抗腐天線通過特殊的表面處理，能夠抵御海邊高濕度、高鹽分環境的侵蝕；高抗風天線則通過加強結構設計，確保在強風環境下仍能正常工作。

頻率范圍

不同的通信系統工作在不同的頻率范圍，天線必須支持相應的頻段。例如，5G 通信的毫米波頻段，要求天線能夠在高頻段高效工作。在選擇天線時，需確保其頻率范圍與實際應用的通信系統頻率相匹配，以保證信號的正常收發。

極化方式

極化方式包括單極化、雙極化和圓周極化。在移動通信中，由于移動設備與基站相對位置不斷變化，雙極化天線能接收兩個正交極化的信號，性能更優。在復雜的通信環境中，選擇合適的極化方式能夠提高信號接收效率，減少干擾。

選型流程

1.明確應用需求：首先要確定通信系統的用途，是用于遠距離數據傳輸、本地區域覆蓋，還是特殊環境下的通信保障。例如，若為偏遠地區提供互聯網接入，需考慮長距離傳輸和大覆蓋范圍的需求。

2.分析環境因素：評估安裝地點的環境條件，包括地形地貌、氣候條件以及電磁干擾情況。在山區，需考慮地形對信號的阻擋和反射；在電磁干擾較強的工業區域，要選擇抗干擾能力強的天線。

3.確定關鍵參數：根據應用需求和環境分析結果，確定天線的關鍵參數，如增益、方向性、帶寬、極化方式等。若需要實現遠距離通信，應優先選擇高增益天線；若在多徑傳播嚴重的環境中，雙極化天線可能是更好的選擇。

4.選擇天線類型：依據確定的參數，在不同類型的微波天線中進行篩選。例如，對于高增益、窄波束需求，拋物面天線較為合適；對于小型化、集成化需求，貼片天線可能是首選。

5.評估與驗證：在初步選定天線后，需對其在實際應用場景中的性能進行評估和驗證?？赏ㄟ^模擬測試、實地試驗等方式，確保天線能夠滿足通信系統的各項要求。

通過對微波天線選型的全面了解，在實際應用中，我們能夠根據具體需求和場景，精準選擇合適的微波天線，構建高效、穩定的無線通信系統。
