PKDV5001系列高壓差分探頭選型指南

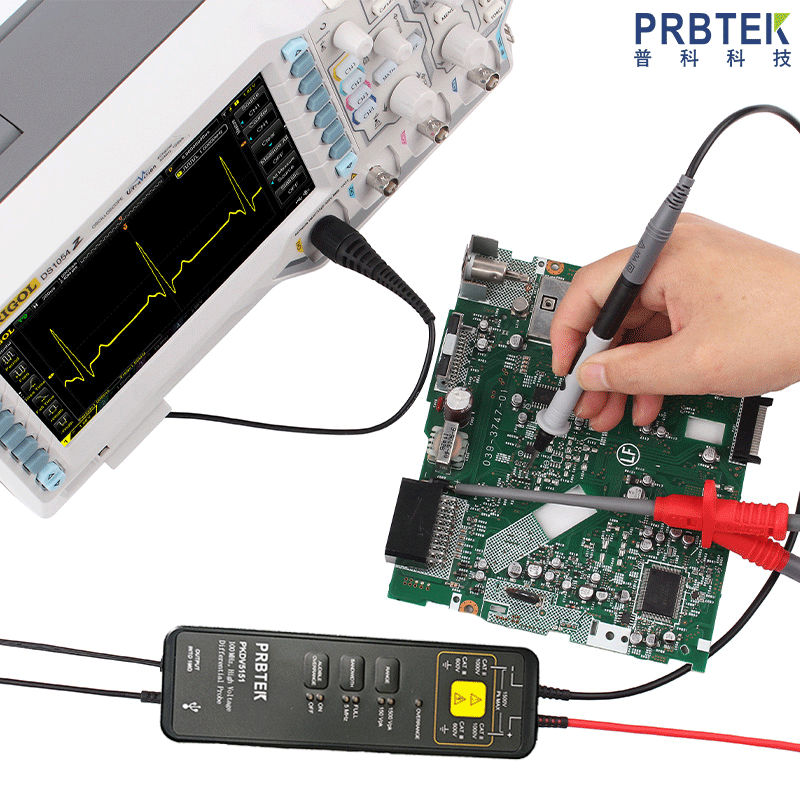

在電力電子測試領域，高壓差分探頭是連接被測電路與測量儀器的“橋梁”，其型號選擇直接影響測量精度、設備安全及測試效率。PKDV5001系列高壓差分探頭，包含PKDV5151、PKDV5351、PKDV5701三個型號，覆蓋1500Vpk至7000Vpk的電壓范圍，滿足不同場景的差分測量需求，本文將詳解如何精準匹配型號與測試需求。

一、核心技術參數

（一）最大差分電壓

1. PKDV5151：±150V（50X）和±1500V（500X）

適用于低壓電路測試，如輸出電壓通常在100-1000V小型開關電源、家電控制板等。

2. PKDV5351：±350V（100X）和±3500V（1000X）

適配中等電壓場景，如母線電壓多在2000-3000V的工業變頻器、充電樁模塊等。

3. PKDV5701：±700V（100X）和±7000V（1000X）

專為高壓系統設計，可用于高壓逆變器、軌道交通功率模塊等。

選型關鍵：需先預估被測電壓的峰值，選擇最大差分電壓大于被測值的型號。例如，測量3000V峰值的變頻器母線電壓時，PKDV5351（3500V上限）是合適選擇，而PKDV5151（1500V上限）則可能因過載損壞。

（二）對地電壓安全等級

1. PKDV5151、PKDV5351：CAT III 600V、CAT II 1000V

適用于固定設備的二次電路、移動設備的電源輸入電路等。

2.PKDV5701：CAT III 1000V、CAT I 2300V

可用于高壓配電系統的初級電路、高壓電機驅動電路等。

選型關鍵：工業現場需根據電路所處的“安全區域”選擇。例如，在工廠車間測量380V三相電機的變頻輸出（屬于CAT II環境），三款型號均可；但測量1000V高壓母線（CAT III環境）時，僅PKDV5701能滿足安全要求。

（三）衰減比與測量精度

PKDV5151采用50X/500X雙量程，低衰減（50X）時適合測量150V以內的小信號，精度可達±2%；高衰減（500X）時擴展至1500V，滿足高壓需求。

PKDV5351與PKDV5701采用100X/1000X雙量程，100X檔位適合350V/700V以內的中低壓測量，1000X檔位適配高壓場景。

選型關鍵：低電壓測量優先選擇小衰減比，如測100V信號用PKDV5151的 50X檔位，可減少噪聲干擾；高電壓測量需匹配大衰減比，如測5000V信號用PKDV5701的1000X檔位，避免信號超出示波器量程。同時，需在示波器中同步設置對應衰減比，確保讀數準確。

二、應用場景

1. 開關電源與小型電力設備

AC/DC電源模塊、LED驅動電源這類設備的電壓通常在100-1500V左右，且對測量精度要求較高。PKDV5151的50X/500X量程可靈活覆蓋，100MHz帶寬能捕捉開關管的高頻開關信號（通常在幾十kHz至1MHz），5MHz帶寬限制功能還可濾除高頻噪聲，適合研發調試階段的波形分析。

2. 工業變頻器與充電樁

中大功率變頻器（2.2kW-15kW）的母線電壓多在2000-3500V，充電樁模塊的輸出電壓可達3000V，且存在較強的電磁干擾。PKDV5351的3500V上限與100MHz帶寬可滿足需求，其40MΩ差分輸入阻抗能減少對被測電路的影響，適合生產線的批量測試與故障排查。

3. 高壓功率裝置與新能源系統

風電變流器、光伏逆變器的直流母線電壓可達6000-7000V，軌道交通牽引變流器的電壓更高。PKDV5701的7000V量程與CAT III 1000V 安全等級是核心優勢，其1.2Vrms（1000X檔位）的參考噪聲在高壓測量中可忽略，適合高壓系統的可靠性驗證與長期監測。

通過以上步驟，可確保PKDV5001系列高壓差分探頭在滿足安全要求的前提下，實現精準、高效的測量。
