串聯電流探頭:系統共模干擾電壓測量的技術指南?

在電子設備與通信系統的運行中，共模干擾是導致信號失真、設備故障甚至系統癱瘓的 “隱形殺手”。這類干擾以 “對地等電位” 的形式存在于系統回路中，難以通過常規電壓測量直接捕捉。而串聯電流探頭憑借其對回路電流的精準檢測能力，成為間接測量共模干擾電壓的核心工具。本文將從共模干擾的本質入手，拆解電流探頭的工作原理與選型要點，詳細講解串聯測量的實施流程，并結合實際場景說明數據處理與干擾抑制策略，為工程實踐提供完整技術參考。

一、共模干擾：系統中的 “隱形威脅” 與測量難點

要理解串聯電流探頭的測量價值，首先需明確共模干擾的特性的測量困境 —— 這是選擇合適測量方案的前提。

1. 共模干擾的本質：對地等電位的 “同步擾動”

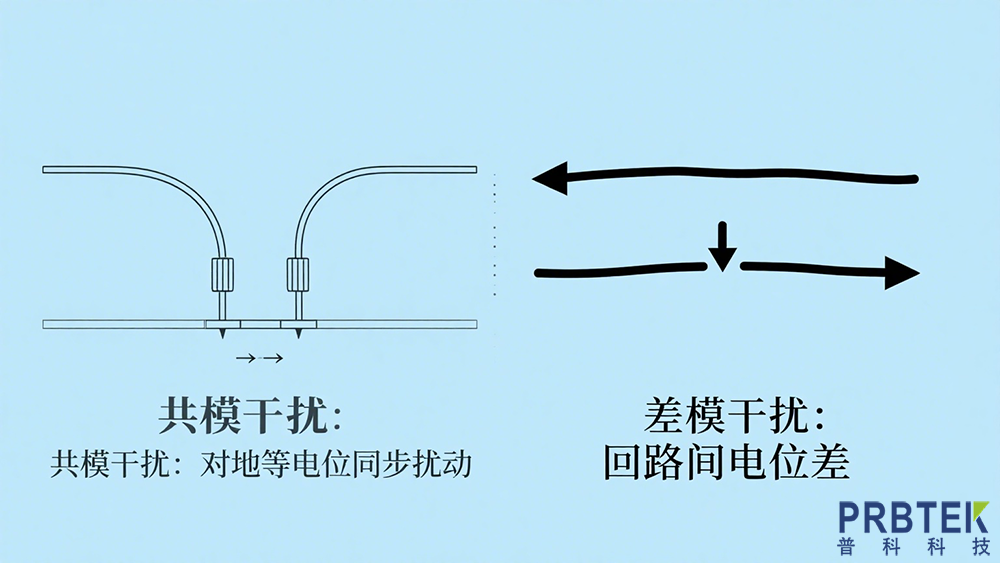

共模干擾（Common-Mode Interference, CMI）是指同時存在于系統多個回路中、相對于接地參考點電位相同的干擾信號。與差模干擾（差模信號是回路間電位差形成的有用信號或干擾）不同，共模干擾的核心特征是 “同步性”：無論是電源回路、信號傳輸線還是設備外殼，都會因外部電磁輻射（如電機、變頻器產生的電磁場）、地不良或線纜耦合等因素，產生相同幅度與相位的對地干擾電壓。

例如，工業現場的變頻器工作時，會通過空間輻射在附近的 PLC 信號線上感應出共模電壓：信號線的正、負極與接地之間同時產生 10V 的干擾電壓，此時兩根信號線之間的差模電壓為 0（無差模干擾），但共模電壓會通過信號回路的不平衡阻抗（如線纜阻抗差異、接地電阻不一致）轉化為差模干擾，導致 PLC 接收端信號失真，出現數據誤判。

2. 直接測量的困境：“參考點模糊” 與 “回路破壞”

常規電壓測量需將萬用表或示波器的探頭一端接被測點、另一端接參考地，但共模干擾的測量存在兩大難點：

• 參考點選擇矛盾：共模干擾的 “對地電位” 并非絕對 —— 不同接地位置的電位可能存在差異（如接地網的阻抗導致的電位差），若參考地選擇不當，測量結果會包含接地噪聲，無法反映真實共模電壓；

• 回路完整性破壞：直接并聯測量需斷開原有回路或接觸被測點，對于高電壓、大電流的系統回路（如電源總線），斷開回路可能導致系統停機，接觸測量則存在觸電風險，且容易引入新的干擾。

而串聯電流探頭通過測量共模干擾在特定回路中產生的電流，結合回路阻抗間接計算共模電壓，既無需破壞原有回路，又能規避接地參考點的影響，完美解決了上述困境。

二、串聯電流探頭：原理、選型與適配要求

串聯電流探頭并非 “通用工具”，其工作原理決定了選型需匹配共模干擾的頻率范圍、電流幅度及系統回路特性。

1. 工作原理：從 “磁耦合” 到 “電流 - 電壓轉換”

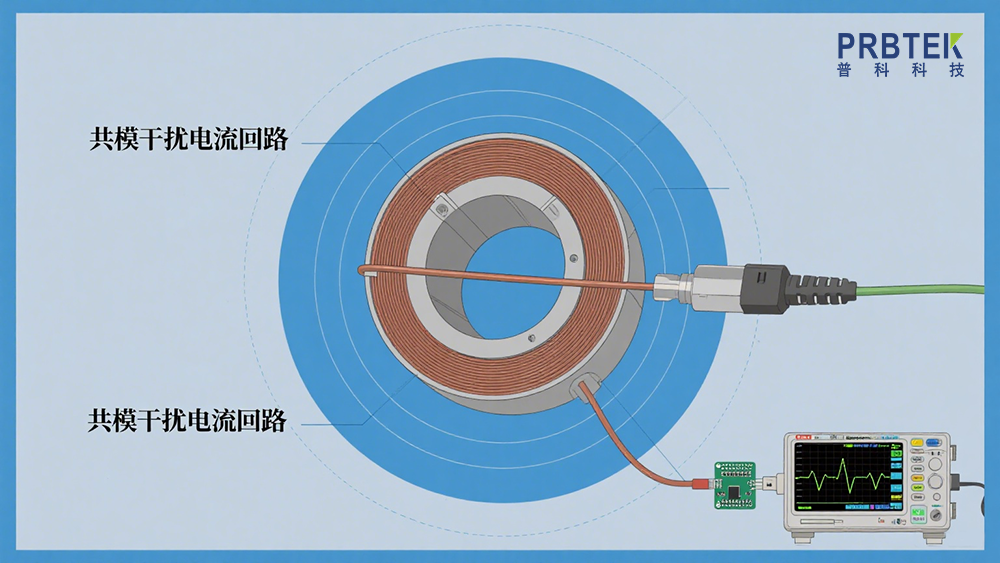

串聯電流探頭基于電磁感應原理工作，核心結構包括穿心式線圈（或開合式磁芯）、信號調理電路與輸出接口。當將探頭串聯接入共模干擾回路時（如設備接地線、信號線纜的屏蔽層回路），共模干擾電流會在探頭的磁芯中產生交變磁場，線圈感應出與電流成正比的電壓信號；調理電路將感應電壓放大、濾波后，輸出至示波器或數據采集器，再結合已知的回路阻抗，即可通過 “歐姆定律” 計算出共模干擾電壓（UCM=ICM×Zloop，其中ICM為探頭測量的共模電流，Zloop為共模回路的等效阻抗）。

例如，若串聯在設備接地線上的電流探頭測得共模電流為 100mA，且接地回路的等效阻抗經計算為 50Ω，則共模干擾電壓為100mA×50I^c?=5V。

2. 核心選型參數：匹配干擾特性與系統需求

選型錯誤會導致測量精度下降甚至完全失效，需重點關注以下 4 個參數：

• 頻率范圍：共模干擾的頻率覆蓋極廣 —— 從工頻（50/60Hz）的電源干擾到射頻（MHz-GHz 級）的電磁輻射干擾均有可能。需選擇頻率范圍覆蓋目標干擾頻段的探頭：例如，測量工業電機的工頻共模干擾，可選用頻率范圍 0-1MHz 的探頭；測量 5G 基站的射頻共模干擾，則需選擇 0-6GHz 的高頻探頭。若探頭頻率上限低于干擾頻率，會導致高頻共模電流被截斷（類似信號帶寬超限的高頻衰減），測量結果偏??；

• 電流量程：根據預估的共模電流幅度選擇量程 —— 量程過大會導致小電流信號無法被檢出（分辨率不足），量程過小則可能損壞探頭。例如，消費電子設備（如手機充電器）的共模電流通常在 mA 級，可選用 0-1A 量程的探頭；工業大功率設備（如變頻器）的共模電流可能達到 10A 以上，需選用 0-20A 或更大量程的探頭；

• 插入阻抗：串聯接入回路的探頭會引入額外阻抗（插入阻抗），若插入阻抗過大，會改變原有共?；芈返碾娏鞣植?，導致測量結果失真。需選擇插入阻抗遠小于回路等效阻抗的探頭：例如，接地回路的等效阻抗通常在 10Ω 以下，應選用插入阻抗≤0.1Ω 的探頭，確保插入阻抗對回路的影響小于 1%；

• 磁芯類型與開合方式：磁芯材質決定探頭的磁導率與損耗 —— 鐵氧體磁芯適用于高頻干擾（MHz 級），坡莫合金磁芯適用于低頻干擾（kHz 級以下）；開合式探頭（如鉗形探頭）無需斷開回路即可夾裝，適合帶電測量（如運行中的電源總線）；穿心式探頭需將線纜穿過探頭孔，測量精度更高，但需在系統停機時布線，適合固定點位的長期監測。

三、串聯測量的實施流程：從 “回路分析” 到 “數據采集”

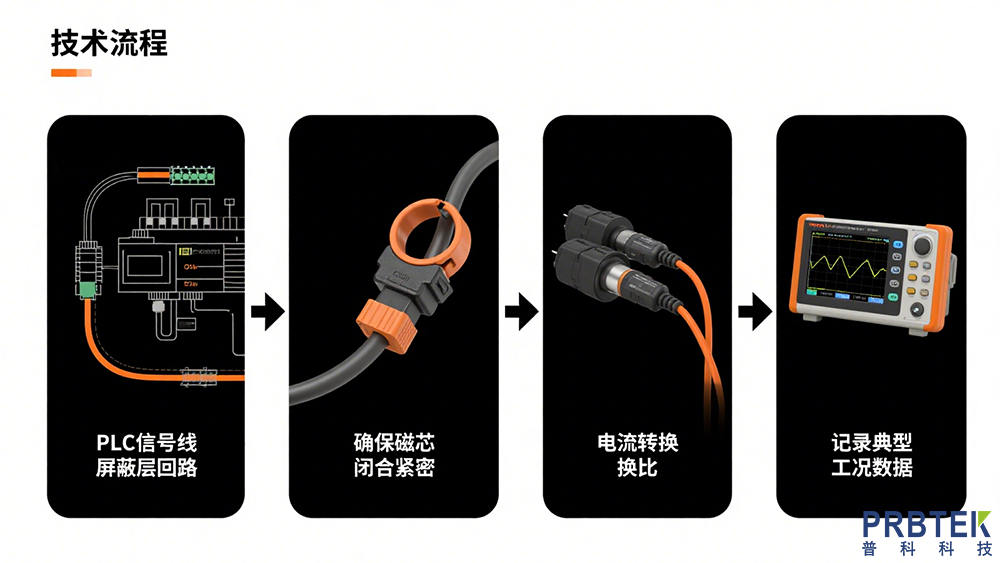

串聯電流探頭的測量并非簡單 “夾裝 - 讀數”，需遵循嚴謹?shù)牧鞒桃源_保數據準確性，具體可分為 4 個步驟：

1. 步驟 1：共?；芈贩治?—— 確定 “測量靶點”

首先需明確共模干擾的傳播路徑，找到最能反映干擾強度的 “關鍵回路”—— 這是測量有效性的核心。常見的共?；芈钒ǎ?/span>

• 接地回路：設備外殼與接地極之間的回路（共模干擾通過外殼接地釋放）、信號線纜屏蔽層與接地網之間的回路；

• 電源回路：三相電源的中性線與接地之間的回路（零序共模電流路徑）、開關電源的原邊與副邊之間的寄生電容回路；

• 信號回路：差分信號線的正、負極與接地之間的回路（共模電流通過信號線與地的寄生電容流動）。

以工業自動化系統為例，若懷疑變頻器對 PLC 的信號干擾是共模干擾導致，可將測量靶點確定為 PLC 信號線的屏蔽層回路：屏蔽層一端接 PLC 外殼接地，另一端懸空或接現場接地，共模干擾電流會通過屏蔽層流向接地極，串聯探頭即可捕捉該電流。

2. 步驟 2：探頭安裝 —— 確保 “回路串聯” 與 “磁耦合充分”

安裝不當會導致磁耦合不充分，出現測量誤差，需注意以下細節：

• 串聯方式：將電流探頭的線圈或磁芯完全套在目標回路上 —— 若為開合式探頭，需確保磁芯閉合緊密（縫隙會導致磁泄漏，降低感應靈敏度）；若為穿心式探頭，需將線纜筆直穿過探頭孔，避免線纜與探頭內壁接觸（接觸會引入額外電容，干擾高頻信號）；

• 遠離干擾源：探頭安裝位置需遠離強電磁輻射源（如變頻器、電機），至少保持 30cm 以上距離，避免探頭自身感應外部磁場，產生測量噪聲；

• 線纜固定：將探頭與被測線纜固定，避免振動導致探頭位置偏移 —— 尤其是在高頻測量場景（如 MHz 級），線纜與探頭的相對位置變化會改變耦合系數，導致數據波動。

3. 步驟 3：設備連接與參數設置 —— 實現 “信號精準傳輸”

電流探頭需與示波器、數據采集器等設備配合使用，連接與設置需匹配探頭特性：

• 信號接口匹配：多數電流探頭輸出為電壓信號（如 1V/A 的轉換比，即 1A 電流對應 1V 輸出），需將探頭的輸出端接示波器的電壓通道，而非電流通道；若探頭為差分輸出（如平衡式探頭），需使用示波器的差分探頭適配器，避免單端接地引入共模噪聲；

• 轉換比校準：在測量前需根據探頭說明書設置示波器的 “電流轉換比”—— 例如，探頭的轉換比為 0.1V/A，需在示波器中設置 “1A / 格” 對應 “0.1V / 格”，確保示波器直接顯示電流值，無需手動換算；

• 帶寬與采樣率設置：示波器的帶寬需至少為探頭帶寬的 1.5 倍（避免高頻信號被截斷），采樣率需滿足 “奈奎斯特準則”（至少為被測信號最高頻率的 2 倍）。例如，測量 10MHz 的共模電流，示波器帶寬應≥15MHz，采樣率≥20MS/s。

4. 步驟 4：干擾源激勵與數據采集 —— 捕捉 “動態干擾信號”

共模干擾通常與系統工況相關（如設備啟停、負載變化時干擾強度變化），需在典型工況下采集數據：

• 工況模擬：根據實際場景設置系統工況 —— 例如，測量電機啟動時的共模干擾，需記錄從電機斷電到啟動、穩定運行的全過程；測量通信系統的共模干擾，需模擬數據傳輸、 idle（空閑）等不同狀態；

• 多組采樣：同一工況下至少采集 3 組數據，每組數據時長不小于干擾信號的一個周期（如工頻干擾需采集≥20ms，確保包含 5 個周期），避免偶然因素導致的數據偏差；

• 數據標記：記錄每組數據對應的工況參數（如電機轉速、負載電流、通信速率），便于后續分析干擾源與工況的關聯性。

四、數據處理與干擾抑制：從 “測量結果” 到 “解決方案”

測量的最終目的是抑制共模干擾，需通過數據處理提取關鍵信息，并針對性制定抑制策略。

1. 數據處理：從 “電流值” 到 “共模電壓與干擾特征”

通過測量的共模電流，結合回路阻抗計算共模電壓，并分析干擾的頻率、幅度特征：

• 共模電壓計算：根據歐姆定律

  UCM=ICM×Zloop，其中Zloop為共?；芈返牡刃ё杩?—— 可通過阻抗分析儀直接測量（將分析儀串聯接入回路，測量特定頻率下的阻抗），或根據回路參數估算（如接地回路的阻抗≈接地電阻 + 線纜阻抗）。例如，測得共模電流峰值為 500mA，回路等效阻抗為 20Ω，則共模電壓峰值為500mA×20I^c?=10V；

• 頻率特征分析：通過示波器的 “頻譜分析” 功能，查看共模電流的頻率分布 —— 若頻譜中某一頻率（如 500kHz）的電流幅度顯著高于其他頻率，說明該頻率是主要干擾源（如變頻器的開關頻率）；

• 幅度統計：計算共模電流 / 電壓的峰值、有效值（RMS）與峰值因數（峰值 / 有效值）—— 峰值反映干擾的最大強度（需判斷是否超過設備耐受閾值），有效值反映平均干擾水平，峰值因數則可區分干擾是正弦波（峰值因數≈1.414）還是脈沖波（峰值因數＞2）。

2. 干擾抑制策略：基于測量結果的 “精準施策”

不同特征的共模干擾需采用不同的抑制方法，測量數據是策略制定的核心依據：

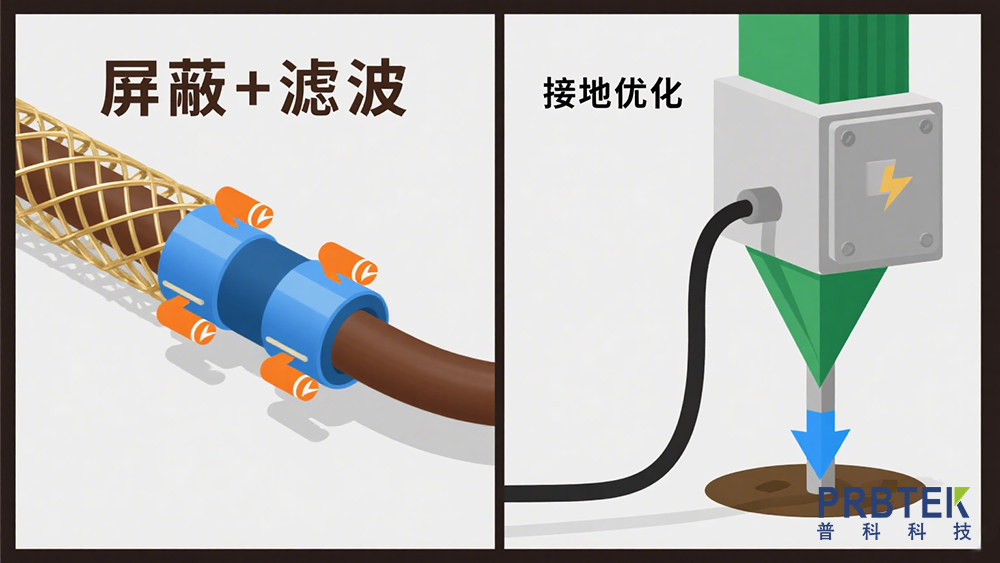

• 針對高頻共模干擾（MHz 級）：若頻譜分析顯示干擾集中在 10MHz 以上，可采用 “屏蔽 + 濾波” 組合方案 —— 在被測回路中串聯高頻濾波器（如穿心電容濾波器，截止頻率匹配干擾頻率），同時將線纜套入金屬屏蔽管（減少外部輻射耦合）；例如，5G 基站的射頻線纜共模干擾，可在屏蔽層回路串聯 100MHz 截止頻率的濾波器，降低高頻電流；

• 針對低頻共模干擾（kHz 級以下）：若干擾為工頻或低頻脈沖（如電機啟動時的浪涌），可通過 “接地優化” 降低回路阻抗 —— 更換低阻抗接地極（如銅包鋼接地棒，接地電阻≤1Ω），縮短接地線纜長度（減少線纜阻抗），或采用 “多點接地”（在干擾源附近增設接地極，降低接地電位差）；

• 針對脈沖型共模干擾（如靜電放電、雷擊）：若峰值因數＞5（脈沖電流），需在回路中并聯瞬態抑制二極管（TVS）或氣體放電管（GDT）—— 當共模電壓超過 TVS 的擊穿電壓時，TVS 迅速導通，將共模電流泄放至地，避免設備損壞。例如，工業控制設備的電源入口，可并聯 15V 擊穿電壓的 TVS，抑制電源線上的脈沖共模干擾。

五、工程實踐中的常見問題與解決方案

即使遵循標準流程，現場測量仍可能遇到異常情況，需針對性排查：

六、總結：串聯電流探頭 —— 共模干擾測量的 “精準工具”

共模干擾的隱蔽性與測量難點，決定了串聯電流探頭的不可替代性：它通過 “電流檢測 - 阻抗換算” 的間接測量思路，規避了直接電壓測量的參考點矛盾與回路破壞問題，實現了對系統共模干擾電壓的精準捕捉。從選型時的頻率、量程匹配，到安裝時的回路串聯與磁耦合優化，再到數據處理時的阻抗換算與頻譜分析，每一步都需結合系統特性與干擾特征嚴謹實施。

在工業自動化、通信設備、消費電子等領域，串聯電流探頭不僅是故障診斷的 “眼睛”—— 幫助工程師定位干擾源、分析干擾傳播路徑，更是干擾抑制方案驗證的 “標尺”—— 通過測量抑制前后的共模電流變化，評估濾波器、接地優化等措施的有效性。只有掌握其工作原理與實施流程，才能充分發揮其價值，為系統的電磁兼容性（EMC）設計與故障排查提供可靠技術支撐。
