高壓探棒單端測后相加：實操避坑指南，這些問題別踩雷?

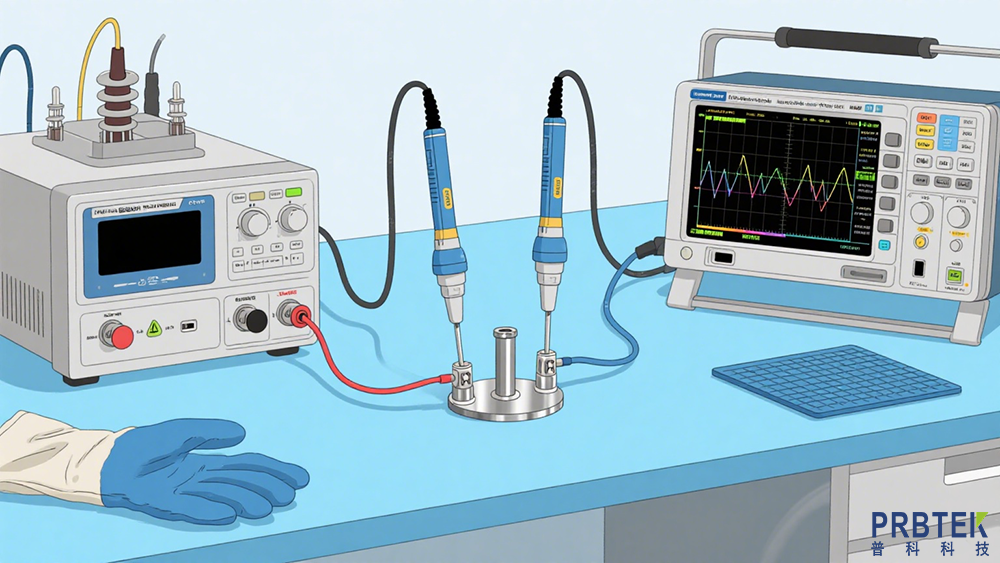

在高壓測試現場，“用高壓探棒分別測單端再相加” 是不少工程師會用到的操作，但實際操作中，常有人因忽略細節導致數據不準，甚至引發設備損壞、安全風險。本文從實操角度出發，拆解常見問題、適用場景及避坑要點，幫你高效完成測量。

一、先搞清楚：為啥要 “單端測后相加”？不是所有情況都需要

很多人剛接觸高壓測量時，會疑惑 “明明能直接測總電壓，為啥還要分開測單端再相加？” 其實，這種操作并非多此一舉，而是針對特定需求設計的，主要有三類核心目的：

1. 還原高精度總電壓：避免單路測量誤差

在高壓分壓器（如電容分壓器、電阻分壓器）測試中，總高壓會被分成兩路單端信號輸出。由于單路信號受元器件精度、環境干擾影響，直接用單路數據推算總電壓，誤差會疊加。此時，用高壓探棒測兩路單端信號再按比例相加，能抵消部分單路誤差，還原更精準的總高壓值 —— 比如某電容分壓器將 10kV 總電壓分成 8kV 和 2kV 兩路，相加后總電壓誤差可從 ±2% 降至 ±0.5%。

2. 測量串聯負載總壓：解決 “無法直接測” 的難題

有些高壓電路中，串聯負載（如兩個串聯的高壓電阻、電容）的總電壓端可能被遮擋，或直接測量會觸碰高壓裸露部件，存在安全風險。這時，用高壓探棒分別測每個負載的對地電壓，再相加，就能間接得到總電壓。比如高壓電源回路中，兩個串聯電阻 R1、R2 安裝在封閉機箱內，只能接觸到各自的對地端子，測 R1 對地 U1、R2 對地 U2，相加后就是 R1+R2 的總電壓。

3. 分析信號疊加效果：排查相位或干擾問題

在電力電子設備（如逆變器、高壓變頻器）測試中，有時需要確認兩路同參考地的高壓信號疊加是否正常。比如判斷兩路驅動信號是否因相位偏移導致疊加后電壓異常，這時先單端測兩路信號的波形和數值，再相加分析，能直觀看到疊加后的信號變化，快速定位是否存在相位差、幅度偏差等問題。

二、實操易踩坑：這 5 個錯誤，90% 的人剛開始都會犯

“單端測后相加” 看似簡單，但實操中一個小疏忽就會出問題，以下 5 個常見錯誤，一定要避開：

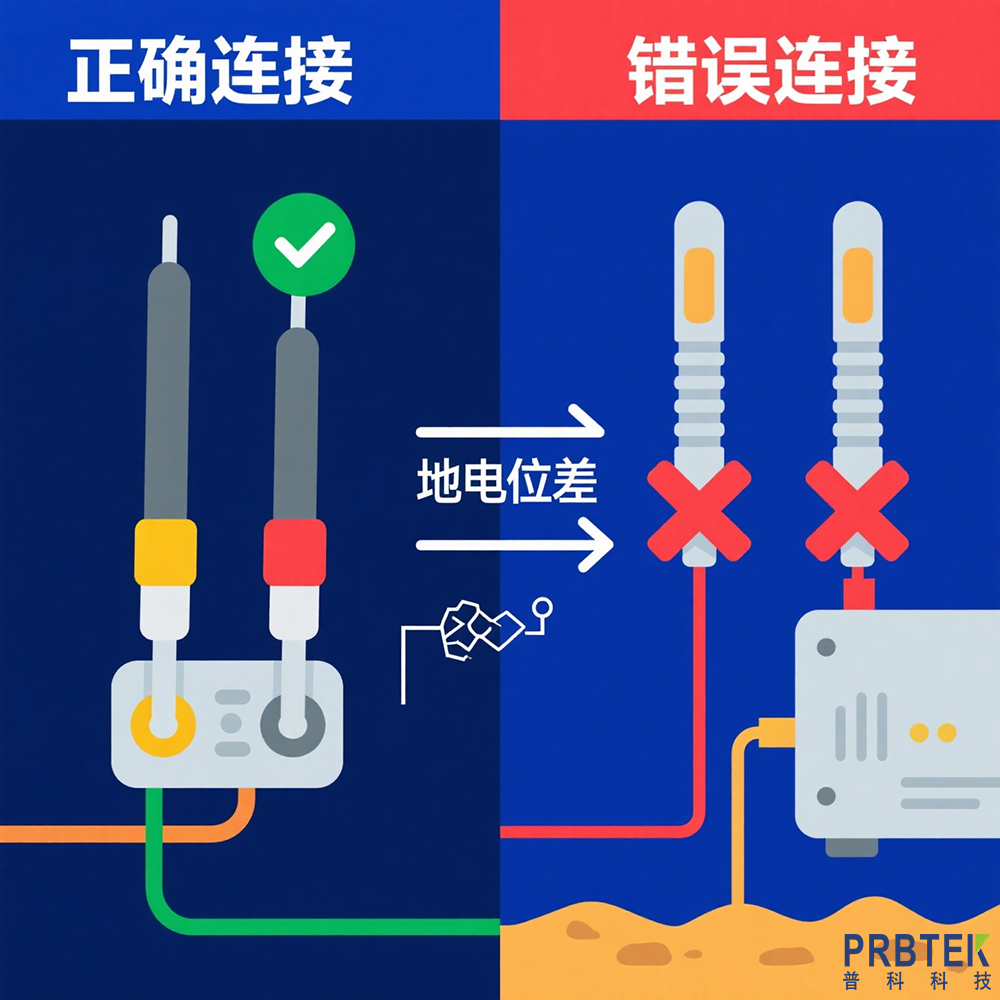

1. 參考地不一致：數據直接 “報廢”，還可能燒設備

這是最常見也最危險的錯誤！比如用探棒 1 測測點 A 時，接地端接設備機殼；測測點 B 時，接地端接實驗室大地 —— 兩者存在幾十伏甚至幾百伏的地電位差，相加后得到的是 “地電位差 + 真實電壓” 的虛假數據，更嚴重的是，地電位差會通過測量設備形成回路，燒毀示波器輸入模塊。

避坑方法：所有探棒的接地端必須接同一公共點，比如測試臺的專用接地柱，或設備的公共負極端子，用萬用表確認接地端之間的電壓為 0V 后再開始測量。

2. 探棒參數不匹配：相加結果 “差之千里”

有人圖方便，用不同型號的探棒測兩路信號：比如一路用 100:1 衰減比的探棒，另一路用 1000:1 的探棒。假設實際 U1=1000V、U2=2000V，用 100:1 探棒測 U1 顯示 10V，用 1000:1 探棒測 U2 顯示 2V，相加后誤算為 12V（對應真實電壓 1200V），與實際總電壓 3000V 相差近 2 倍！

避坑方法：兩路測量必須用同一型號、同參數的探棒，衰減比、帶寬、耐壓等級完全一致，測量前檢查探棒標識，確保參數匹配。

3. 忽略電壓極性：正負搞反，結果 “變負”

單端測量時，若測點電位低于參考地，電壓值為負。但不少人測量時只看絕對值，相加時忽略負號，導致結果錯誤。比如測點 A 對地電壓為 - 500V（電位低于地），測點 B 對地電壓為 1500V，直接用 500+1500=2000V，實際總電壓應為 - 500+1500=1000V，誤差翻倍。

避坑方法：測量時記錄電壓的正負符號，代數相加（帶正負號計算），示波器可開啟 “負極性顯示” 功能，直觀看到負電壓。

4. 用硬件疊加信號：引入額外噪聲

有些人為了 “實時看疊加結果”，用外部電路（如電阻分壓）將兩路探棒輸出信號疊加后再接入示波器。但外部電路的電阻、電容會引入噪聲和信號衰減，導致疊加波形失真，比如高頻高壓信號經過外部電路后，波形會出現毛刺、幅度衰減。

避坑方法：優先用示波器自帶的 “數學運算” 功能（如 Ch1+Ch2）直接疊加，無需外部硬件，減少噪聲干擾。

5. 不檢查探棒絕緣：忽視安全風險

高壓探棒的絕緣層若有破損，測量時會發生絕緣擊穿，導致高壓漏電，引發觸電事故。但不少人測量前只看參數，不檢查探棒外觀 —— 比如探棒線纜的絕緣皮有裂紋，或探頭前端的絕緣套脫落，仍繼續使用。

避坑方法：測量前用手觸摸探棒絕緣層，檢查是否有破損、硬化；用絕緣電阻表測探棒的絕緣電阻，確保≥1000MΩ（500V 測試電壓下），絕緣不合格的探棒嚴禁使用。

三、明確邊界：這 3 種情況，千萬別用 “單端測后相加”

并非所有高壓測量都能采用 “單端測后相加”，遇到以下 3 種情況，必須改用差分測量，否則會導致測量失敗或安全事故：

1. 兩個測點無公共地

若兩個測點屬于兩路獨立的高壓系統（如兩個不同的高壓電源輸出端），彼此沒有公共參考地，單端測量時無法確定電壓基準，相加后的數據毫無意義。比如測電源 A 的輸出端（無公共地）和電源 B 的輸出端，單端測后相加，結果只是兩個孤立電壓的數值和，不代表任何實際物理量。

2. 需測 “兩點間電壓” 而非 “對地電壓和”

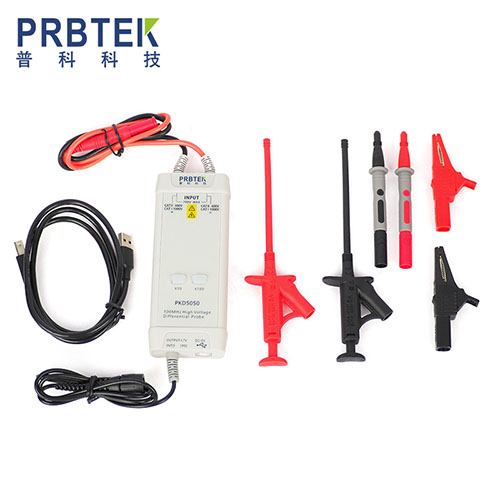

若測量目的是獲取 “兩個測點之間的電壓”（如高壓電機的相間電壓、高壓電容的兩端電壓），而非 “兩個測點對地電壓之和”，用 “單端測后相加” 完全錯誤。比如測電機 U、V 相間電壓，U 相對地電壓 10kV，V 相對地電壓 8kV，直接相加得 18kV，實際相間電壓應為 10-8=2kV（同相位時），誤差極大。此時需用差分探棒直接測 U、V 兩點間電壓。

3. 存在強共模干擾

當測量環境有強共模干擾（如附近有大功率電機、高壓變壓器），單端測量會將共模干擾信號（如 50Hz 工頻干擾）一同采集，導致測量電壓包含干擾成分。比如在工廠車間測高壓信號，單端測量時 U1=1000V+50V 干擾，U2=2000V+50V 干擾，相加后總電壓包含 100V 干擾，而差分測量能抑制共模干擾，只采集真實的差模電壓。

四、標準操作流程：4 步搞定 “單端測后相加”，精準又安全

掌握正確的操作流程，能大幅降低錯誤率，以下 4 步可直接套用：

1. 準備階段：確認設備與環境

設備：同一型號高壓探棒 2 支（衰減比、耐壓等級匹配被測電壓）、帶數學運算功能的示波器（或萬用表 + 數據記錄儀）、絕緣手套、絕緣墊、公共接地端子。

環境：測量區域無強電磁干擾，地面干燥，高壓部件有防護欄，周圍無無關人員。

2. 接線檢查：確保接地與連接正確

將兩支探棒的接地端都連接到公共接地端子，用萬用表測兩個接地端之間的電壓，確認≤0.1V（無地電位差）。

將探棒前端分別連接到兩個測點，確保接觸牢固（高壓測點需用絕緣夾固定，避免脫落），探棒線纜遠離高壓線纜（防止電磁耦合干擾）。

3. 測量記錄：帶符號記錄電壓值

開啟示波器，設置探棒衰減比（與實際探棒衰減比一致，如 1000:1），顯示兩路單端電壓波形。

記錄兩路電壓的數值和正負符號（如 U1=1200V，U2=-300V），若用萬用表測量，需切換 “直流 / 交流” 檔位（根據被測信號類型），記錄準確數值。

4. 信號相加：選擇合適的疊加方式

實時波形：示波器開啟 “Ch1+Ch2” 數學運算，觀察疊加后的波形，分析是否存在異常（如幅度偏差、相位偏移）。

數值計算：帶正負號代數相加（如 1200+(-300)=900V），得到總電壓值，若需高精度計算，可多次測量取平均值（減少隨機誤差）。

五、總結：核心原則記 3 點，實操不踩雷

“高壓探棒單端測后相加” 的核心是 “精準 + 安全”，記住 3 個原則：

共地是前提：所有探棒接地端必須同一公共點，無地電位差；

匹配是關鍵：探棒參數（衰減比、帶寬、耐壓）完全一致，避免數據偏差；

場景要適配：只在 “還原總電壓、測串聯負載、分析疊加效果” 時使用，無公共地、測兩點間電壓、強共模干擾場景改用差分測量。

若你在實操中遇到特殊場景（如測高壓脈沖信號、高溫環境下測量），或?qū)δ骋徊讲僮饔幸蓡枺蓞⒖继桨粽f明書的 “特殊測量指南”，或咨詢設備廠商的技術支持，確保測量既精準又安全。
