3 個常見誤區：別讓接地毀了差分信號?

在高速信號傳輸領域，差分信號憑借出色的抗干擾能力和共模抑制特性，成為 USB、HDMI、Ethernet 等接口的首選方案。然而，很多工程師在實際設計中往往忽視接地系統對差分信號的影響，導致信號完整性下降、誤碼率升高，甚至系統崩潰。本文將深入剖析差分信號接地的 3 個常見誤區，結合理論原理與工程實踐，提供切實可行的優化方案，幫助工程師避開 “接地陷阱”。

誤區一：認為 “差分信號無需接地”，完全忽略接地參考

誤區原理

部分工程師受 “差分信號通過兩根線的電壓差傳輸，與地?zé)o關” 的片面認知影響，在設計中省略差分信號線的接地參考平面，或讓差分對跨越多個接地區域。實際上，差分信號的共模抑制能力依賴穩定的接地參考，當兩根信號線的寄生參數不對稱時，共模噪聲會轉化為差模噪聲，而接地平面正是維持參數對稱的關鍵。

實際危害

某工業控制設備采用 RS485 差分通信，設計時未為差分線鋪設完整接地平面，導致信號在傳輸距離超過 10 米后出現明顯抖動。示波器測試顯示，共模噪聲峰值達 200mV，遠超芯片手冊規定的 100mV 閾值，最終引發數據丟包。此外，無接地參考的差分線還會成為電磁輻射源，在 EMC 測試中難以通過輻射發射（RE）項目。

解決方案

1. 確保接地平面連續：差分信號線下方必須鋪設完整的接地平面，避免跨越分割槽、鏤空區域或不同接地網絡（如模擬地與數字地）。若需跨越接地分割，需在分割處使用 0Ω 電阻或磁珠實現單點連接，維持參考平面連續性。

2. 控制線間距與阻抗匹配：根據傳輸速率選擇合適的差分阻抗（如 USB 3.0 為 90Ω±10%），通過調整線間距（通常為線寬的 2-3 倍）和介質厚度，確保兩根信號線的特征阻抗一致，減少寄生參數差異。

3. 增加接地過孔：在差分線兩側每隔 500μm 設置一個接地過孔，將表層信號的回流路徑引導至內層接地平面，降低共模電感。

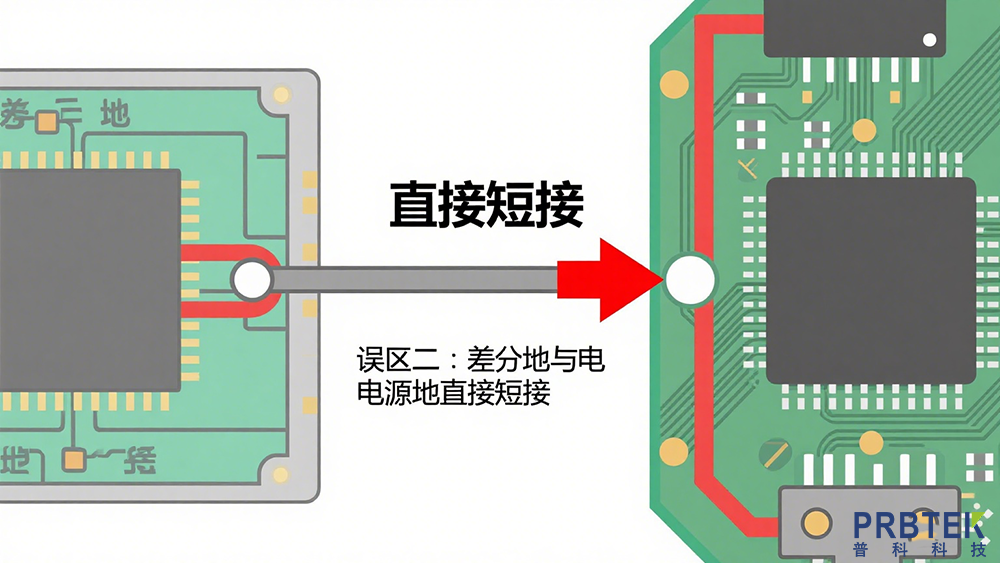

誤區二：將 “差分地” 與 “電源地” 直接短接，忽視噪聲隔離

誤區原理

差分信號的接地系統（簡稱 “差分地”）需要低阻抗的回流路徑，而電源地存在開關噪聲、紋波等干擾。若將兩者直接用導線短接，電源地的噪聲會通過共地阻抗耦合到差分地，導致差分對的共模電壓不穩定，破壞信號的差分平衡。

實際危害

某消費電子設備的 HDMI 接口設計中，工程師將 HDMI 芯片的差分地與電源地通過一個 1mm 寬的銅皮直接連接。在播放 4K 視頻時，電源模塊的開關噪聲（100MHz 頻段）通過共地路徑耦合到 HDMI 差分線，示波器觀測到差分信號的眼圖張開度從 80% 降至 35%，畫面出現明顯卡頓和雪花點。

解決方案

1. 采用單點接地或星形接地：在 PCB 設計中，將差分地通過一個 0Ω 電阻或 1nF 電容與電源地單點連接，避免形成多個接地回路。對于高頻信號（>1GHz），可使用穿心電容實現 AC 接地，阻斷 DC 噪聲的傳播。

2. 設置接地隔離帶：在差分地與電源地之間預留 0.5mm 寬的隔離帶，隔離兩個接地區域的電流路徑。隔離帶內可填充接地過孔，增強接地平面的屏蔽效果。

3. 使用共模電感和濾波器：在差分信號的輸入端和輸出端串聯共模電感，并聯 100pF 的 X 電容，抑制共模噪聲。同時，在電源地靠近差分芯片的位置放置 10μF+0.1μF 的去耦電容，降低電源噪聲。

誤區三：“接地越密集越好”，過度使用接地過孔導致阻抗突變

誤區原理

部分工程師認為 “接地過孔越多，接地效果越好”，在差分線周圍密集排列接地過孔。然而，過多的接地過孔會改變差分線的特征阻抗，導致阻抗不連續點增加，信號在傳輸過程中產生反射，影響信號完整性。此外，過孔之間的寄生電容還會引入額外的插入損耗。

實際危害

某通信設備的 PCIe 4.0 接口設計中，工程師在差分線兩側每隔 200μm 設置一個接地過孔，共排列了 20 個過孔。測試結果顯示，差分信號的反射系數（S11）在 5GHz 頻段達到 - 10dB，遠超 PCIe 4.0 規范要求的 - 15dB，信號傳輸速率從 8GB/s 降至 6GB/s，無法滿足設計需求。

解決方案

1. 合理規劃過孔間距：根據差分信號的傳輸速率確定接地過孔的間距，一般遵循 “過孔間距≥λ/20”（λ 為信號波長）的原則。例如，對于 10GHz 的信號，λ≈30mm，過孔間距應≥1.5mm，避免過孔密集導致阻抗突變。

2. 優化過孔結構：采用盲孔或埋孔替代通孔，減少過孔對表層和內層信號的影響。過孔直徑應控制在 0.2-0.4mm，焊盤直徑為過孔直徑的 2-3 倍，降低寄生電感和電容。

3. 進行阻抗仿真驗證：在設計初期使用 Ansys SIwave、Cadence Allegro 等工具進行阻抗仿真，模擬接地過孔對差分阻抗的影響，確保整個傳輸鏈路的阻抗波動控制在 ±10% 以內。

差分信號接地的綜合優化策略

除了避開上述 3 個誤區，還需從系統層面構建可靠的接地方案：

1. 分層接地設計：將 PCB 分為信號層、接地層、電源層，采用 “三明治” 結構（信號層 - 接地層 - 電源層 - 信號層），確保每個信號層都有對應的接地平面，縮短回流路徑。

2. 動態接地調整：根據信號速率調整接地策略，低速差分信號（<100MHz）可采用多點接地，高速信號（>1GHz）必須采用單點接地，避免接地回路引入的噪聲。

3. 測試驗證與迭代：通過時域反射儀（TDR）測試差分阻抗，使用示波器觀測眼圖和抖動，結合 EMC 測試驗證接地系統的抗干擾能力，根據測試結果優化接地設計。

結語

差分信號的接地設計是一個系統工程，既需要理解信號傳輸?shù)睦碚撛?，又要結合實際應用場景靈活調整。工程師應避免 “無需接地”“直接短接”“過度過孔” 這 3 個常見誤區，通過優化接地平面、隔離噪聲、控制阻抗，充分發揮差分信號的抗干擾優勢。只有將接地設計融入整個信號鏈路的設計流程，才能確保高速差分系統的穩定運行，為設備性能保駕護航。
