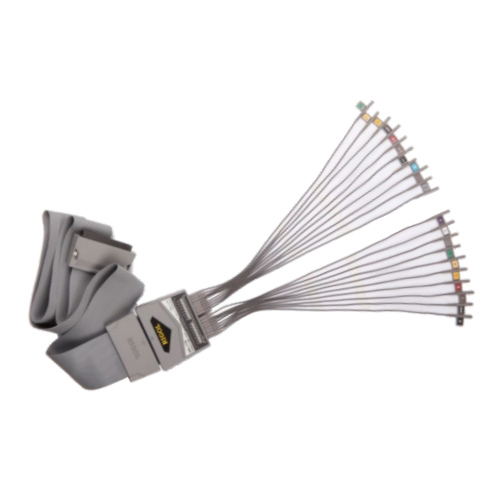

有源邏輯探頭的具體應用

有源邏輯探頭憑借內置放大電路、高輸入阻抗、低噪聲的特性，核心用于數字電路中邏輯電平（如 0/1 信號）的精準捕獲與分析，廣泛覆蓋研發、調試、維修等場景。以下是其具體應用領域及典型場景拆解：

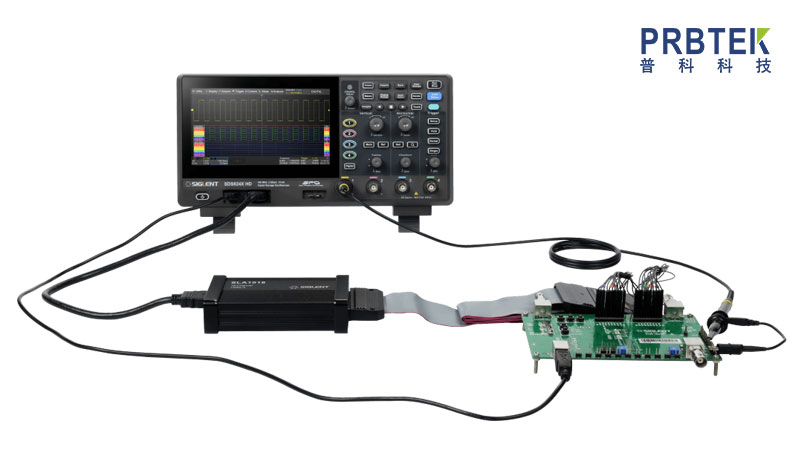

一、數字電路研發與調試

這是有源邏輯探頭最核心的應用場景，主要解決復雜數字系統中 “信號觀測不干擾、多信號同步分析” 的需求。

1，時序邏輯驗證：用于驗證 CPU、FPGA、MCU 等核心芯片的時鐘（CLK）、復位（RST）、使能（EN）信號時序，判斷是否存在 Setup/Hold 時間違規。例如，觀測 FPGA 輸出的 SPI 總線時鐘與數據信號的相位差，排查數據傳輸錯誤。

2，總線信號分析：同步捕獲多通道總線信號（如 I2C、SPI、UART、CAN），解析信號時序關系與電平狀態。比如，通過 4 通道有源探頭同時監測 I2C 的 SDA 和 SCL 線，以及兩個從設備的應答信號（ACK），定位總線仲裁失敗的問題。

3，噪聲抑制與微弱信號放大：針對高速數字電路（如 DDR 內存、PCIe）中衰減或受干擾的信號，通過探頭內置放大器將微弱信號（如幾十 mV）放大至示波器可穩定識別的電平，同時抑制外部電磁干擾（EMI），避免誤判邏輯狀態。

二、嵌入式系統固件調試

嵌入式設備（如物聯網模塊、工業控制器）的固件開發中，需通過邏輯探頭關聯 “代碼執行” 與 “硬件信號”，定位軟件與硬件交互的問題。

1，GPIO 信號監測：觀測 MCU 的 GPIO 引腳輸出狀態，驗證固件中 IO 口初始化、電平翻轉邏輯是否正確。例如，調試按鍵中斷程序時，監測中斷引腳是否在按鍵按下時產生預期的電平跳變（高→低或低→高）。

2，外設通信調試：排查嵌入式設備與外設（如傳感器、顯示屏、藍牙模塊）的通信故障。比如，當溫濕度傳感器（如 SHT30）無數據返回時，用有源探頭監測 I2C 通信的 SDA/SCL 信號，判斷是固件發送的地址錯誤，還是外設無應答。

3，低功耗模式驗證：在電池供電的嵌入式設備（如智能手表、無線傳感器）中，監測休眠 / 喚醒狀態下的邏輯信號（如電源使能信號、時鐘使能信號），確認固件是否正確控制硬件進入低功耗模式，避免異常耗電。

三、通信接口與協議測試

針對數字通信接口，有源邏輯探頭可輔助驗證信號完整性與協議合規性，尤其適合中低速通信場景。

1，通用串行接口測試：如 UART（串口）、RS485 接口的信號測試，觀測 TX/RX 引腳的電平變化（如 TTL 電平的 0V/3.3V、RS485 的差分信號），判斷是否存在信號過沖、欠沖或傳輸延遲，排查數據丟包問題。

2，工業總線測試：在工業自動化領域，用于 CAN、Modbus 等總線的信號分析。例如，調試 PLC 與變頻器的 CAN 通信時，監測 CAN_H/CAN_L 的差分信號，識別總線沖突、錯誤幀（如 CRC 錯誤、位錯誤）。

3，高速接口輔助測試：雖然高速接口（如 PCIe、USB3.0）更多依賴專用差分探頭，但在簡化測試場景中，有源邏輯探頭可用于監測接口的控制信號（如復位信號、速率協商信號），輔助定位接口初始化失敗的原因。

四、電源管理電路邏輯信號監測

電源管理芯片（PMIC）、DC-DC 轉換器等電路中，邏輯信號（如使能、反饋、保護信號）的狀態直接影響電源輸出穩定性，有源邏輯探頭可精準捕獲這些信號的動態變化。

1，使能與控制信號觀測：監測 PMIC 的使能引腳（EN）電平，驗證系統上電時序是否符合設計（如先開啟核心電源，再開啟外設電源），避免因上電順序錯誤導致芯片損壞。

2，保護機制驗證：模擬電源過流、過壓故障，觀測保護信號（如 OC、OV）的電平跳變，判斷保護電路是否及時觸發。例如，調試鋰電池充電電路時，監測充電芯片的過流保護信號，確認電流超過閾值時是否立即切斷充電通路。

3，動態功耗調節信號分析：在節能型電源電路中，監測動態電壓調節（DVS）信號，驗證固件是否根據負載變化（如 CPU 算力需求）調整電源輸出電壓，實現功耗優化。

五、消費電子與汽車電子維修

在設備維修場景中，有源邏輯探頭用于定位 “邏輯信號異常導致的功能故障”，尤其適合復雜數字設備的故障排查。

1，消費電子維修：如智能手機、筆記本電腦的主板維修，監測基帶芯片、存儲芯片（如 eMMC）的邏輯信號，判斷是否存在信號中斷或異常電平，定位無開機、無信號等故障點。

2，汽車電子維修：針對汽車 ECU（發動機控制器、車身控制器）、車載娛樂系統，監測 CAN/LIN 總線信號、傳感器輸入信號（如節氣門位置傳感器的邏輯信號），排查怠速不穩、中控失靈等問題。

總結

有源邏輯探頭的核心價值是“高保真捕獲數字邏輯信號，且不干擾被測電路”，其應用始終圍繞 “數字信號的時序、電平、協議” 三大維度，覆蓋從研發調試到維修檢測的全流程。選擇時需重點匹配被測信號的電壓范圍（如 3.3V/5V/12V）、通道數（1-16 通道）及帶寬（通常 100MHz-2GHz），以滿足不同場景需求。
