電流探頭能否測量交流沖擊電流及相關測試要點?

在電力電子、電氣設備調試及故障診斷等場景中，交流沖擊電流的測量至關重要。交流沖擊電流通常具有短時、高幅值、上升沿陡峭的特點，例如電機啟動瞬間的沖擊電流、電容充電時的浪涌電流等。許多工程技術人員會疑惑：常用的電流探頭能否準確測量這類特殊電流？本文將從交流沖擊電流的特性出發，結合電流探頭的工作原理與類型，詳細分析其測量可行性，并梳理關鍵測試要點與常見問題解決方案。

一、先明確：交流沖擊電流的核心特性

要判斷電流探頭能否測量交流沖擊電流，首先需掌握其核心特性，這是選擇探頭、設置測試參數的基礎：

短時性：持續時間極短，通常從微秒（μs）級到毫秒級，遠短于穩態交流電流的周期（如工頻 50Hz 的周期為 20ms）。例如，小型電機啟動沖擊電流的持續時間約為 10-50ms，而電力電容合閘沖擊電流可能僅為幾十微秒。

高幅值：峰值電流通常是設備額定電流的數倍至數十倍。以三相異步電機為例，直接啟動時的沖擊電流峰值可達額定電流的 5-8 倍；若設備存在故障（如短路），沖擊電流幅值可能更高。

陡峭上升沿：電流從 0 上升至峰值的時間極短，即di/dt（電流變化率）極大。例如，短路沖擊電流的上升沿可短至 1μs 以內，di/dt 可達 10^6 A/s 以上，這對探頭的響應速度提出了極高要求。

頻譜豐富：由于上升沿陡峭，交流沖擊電流包含大量高頻成分，其頻率范圍可能從工頻（50/60Hz）延伸至幾百兆赫茲（MHz），遠超穩態交流電流的單一頻率特性。

二、關鍵判斷：并非所有電流探頭都能測 —— 類型適配性分析

電流探頭的測量能力與其工作原理、技術參數密切相關。目前主流的電流探頭主要分為電流鉗（羅氏線圈）和霍爾電流探頭兩大類，二者對交流沖擊電流的適配性存在顯著差異：

（一）能測且適配性強：羅氏線圈

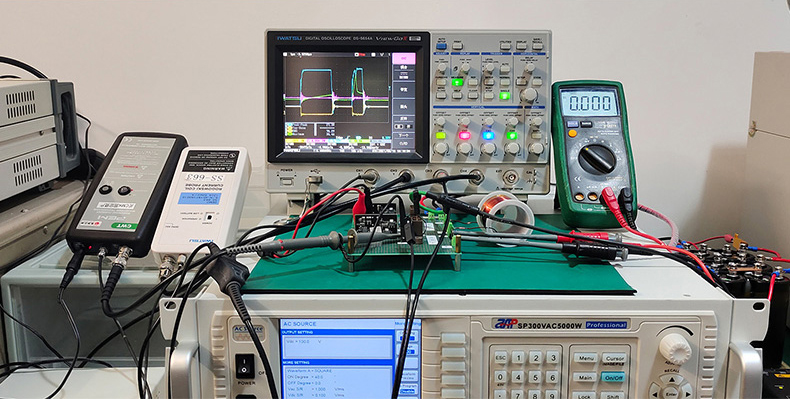

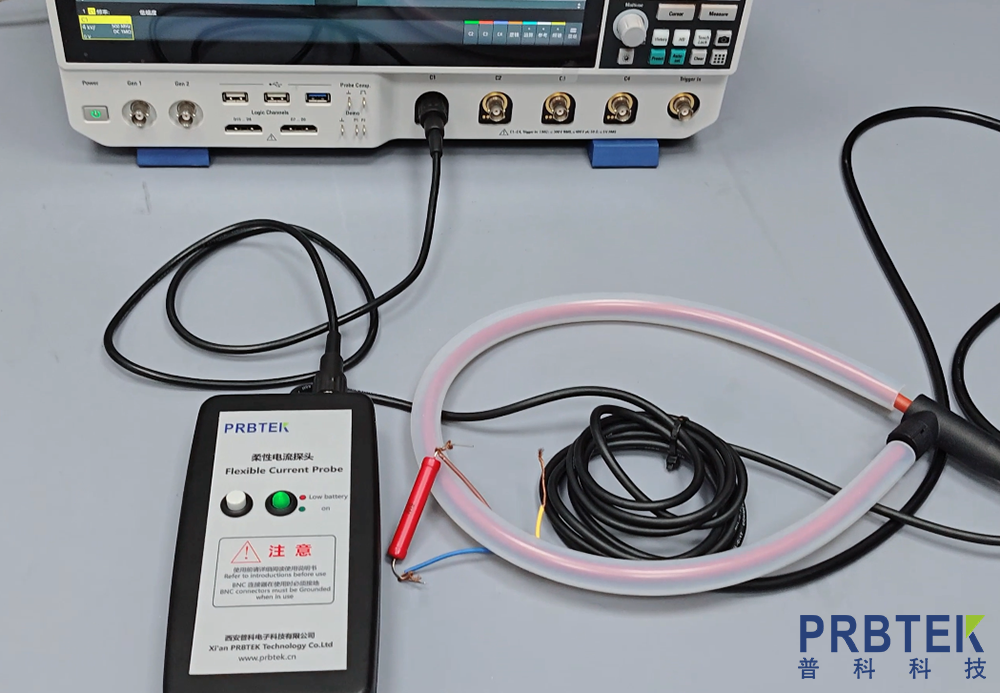

羅氏線圈基于電磁感應原理工作，通過測量載流導線周圍的交變磁場來間接計算電流，其結構為空心線圈（無磁芯），核心優勢是高頻響應快、帶寬寬、無磁飽和，恰好匹配交流沖擊電流的 “高頻、短時、高 di/dt” 特性，是測量交流沖擊電流的優選工具。

適配理由：

高頻帶寬覆蓋沖擊電流頻譜：優質的高頻電流鉗帶寬可達到 100MHz 甚至 1GHz，能夠捕捉沖擊電流中包含的高頻成分，避免因帶寬不足導致的波形失真（如上升沿被 “展平”、峰值被低估）。例如，測量上升沿 1μs 的短路沖擊電流時，需選擇帶寬不低于 100MHz 的電流鉗（根據 “帶寬 = 0.35 / 上升沿時間” 的經驗公式，1μs 上升沿對應的所需帶寬約為 350MHz，實際選擇時需留有余量）。

無磁飽和風險，可測高幅值電流：由于采用空心線圈結構，電流鉗不存在磁芯材料的飽和問題，只要探頭的額定峰值電流大于沖擊電流的預估幅值，即可準確測量。例如，額定峰值電流為 10kA 的電流鉗，可輕松測量電機啟動時的幾千安培沖擊電流，無需擔心因磁飽和導致的測量誤差。

快速響應匹配高 di/dt：電流鉗的上升時間（從 10% 峰值到 90% 峰值的時間）通?？蛇_到 10ns 以內，能夠快速跟蹤沖擊電流的陡峭上升沿，準確還原電流的瞬態變化過程。

（二）謹慎使用：霍爾電流探頭（需嚴格篩選參數）

霍爾電流探頭基于霍爾效應工作，分為開環式和閉環式，核心特點是直流 / 交流均可測、精度高，但受磁芯材料特性影響，其高頻響應和抗飽和能力較弱，對交流沖擊電流的測量存在一定限制，需嚴格篩選參數：

適用場景（需滿足 2 個核心條件）：

高頻帶寬足夠：選擇帶寬≥50MHz 的霍爾探頭（優先閉環式，其帶寬優于開環式），確保覆蓋沖擊電流的高頻成分。若使用帶寬僅 10MHz 的普通霍爾探頭，測量上升沿 1μs 的沖擊電流時，波形會嚴重失真，峰值測量誤差可能超過 30%。

額定峰值電流與 di/dt 滿足要求：需確認探頭的 “額定峰值電流” 大于沖擊電流的預估峰值，同時 “最大允許 di/dt” 大于實際沖擊電流的 di/dt。例如，某霍爾探頭的額定峰值電流為 2kA、最大 di/dt 為 10^5 A/s，若用于測量 di/dt=10^6 A/s 的短路沖擊電流，探頭可能因磁芯飽和或過熱損壞。

不適用場景：

沖擊電流峰值超過探頭額定峰值電流；

沖擊電流 di/dt 超過探頭最大允許 di/dt；

沖擊電流上升沿≤10μs（普通霍爾探頭難以跟蹤）。

（三）絕對不能用：低頻電流探頭與直流專用探頭

低頻電流探頭：帶寬通常僅 1kHz-10kHz，無法捕捉交流沖擊電流的高頻成分，測量結果完全失真；

直流專用電流探頭：僅能測量直流電流，對交流沖擊電流無響應，無法輸出有效信號。

三、實操指南：用電流探頭測交流沖擊電流的 5 個關鍵要點

即使選擇了適配的電流探頭，若測試流程或參數設置不當，仍會導致測量誤差。以下是確保測量準確性的核心操作要點：

（一）探頭選型：3 步確定合適型號

預估沖擊電流參數：通過設備手冊或理論計算，確定交流沖擊電流的峰值（如 5kA）、持續時間（如 20ms）、上升沿時間（如 5μs）；

計算所需帶寬與 di/dt：根據 “帶寬≥0.35 / 上升沿時間” 計算最小帶寬（如 5μs 上升沿需帶寬≥70MHz），根據 “di/dt≈峰值電流 / 上升沿時間” 計算 di/dt（如 5kA/5μs=10^6 A/s）；

匹配探頭參數：選擇帶寬≥計算值、額定峰值電流≥預估峰值、最大 di/dt≥計算值的電流探頭（優先高頻電流鉗）。

（二）探頭安裝：避免 “隱性誤差”

單根導線穿過探頭中心：確保載流導線位于電流鉗或霍爾探頭的中心位置，避免因導線偏移導致的 “線圈耦合系數降低”（誤差可能增加 5%-15%）；

避免多根導線同時穿過：若測試的是單相交流電路，僅讓被測相線穿過探頭，零線、地線不得一同穿過，防止磁場抵消；

固定探頭位置：測試過程中保持探頭與導線相對靜止，避免因振動導致探頭移位，影響測量穩定性。

（三）示波器參數設置：還原真實波形

采樣率：不低于帶寬的 2 倍：遵循 “奈奎斯特采樣定理”，例如使用 100MHz 帶寬的探頭時，示波器采樣率應≥200MS/s（優先設置為 500MS/s），確保捕捉到沖擊電流的陡峭上升沿；

時基：適配沖擊電流持續時間：將時基設置為 “持續時間的 2-3 倍”，例如沖擊電流持續 20ms，時基可設為 50ms/div，既能完整顯示波形，又不會因時基過大導致細節丟失；

觸發方式：選擇 “邊沿觸發” 并調整閾值：觸發源選擇電流探頭對應的示波器通道，觸發類型設為 “上升沿觸發”，觸發閾值設為 “預估峰值的 10%-20%”（如預估峰值 5kA，閾值設為 500-1000A），確保準確捕捉沖擊電流的起始時刻；

耦合方式：AC 耦合：交流沖擊電流包含少量直流分量（如電容充電初期的直流分量），選擇 “AC 耦合” 可濾除直流分量，僅保留交流沖擊信號，避免波形基線偏移。

（四）校準：測試前必做的 “誤差消除”

零點校準：將探頭空載（不穿過任何導線），示波器通道設置為 “零位校準” 模式，消除探頭自身的零點漂移（尤其是霍爾探頭，零點漂移可能導致 1%-3% 的測量誤差）；

幅值校準（可選）：若條件允許，使用標準電流源輸出已知幅值的短時脈沖電流，對比探頭測量值與標準值，修正幅值誤差（通常高頻電流鉗的出廠精度已滿足要求，無需額外校準）。

（五）安全防護：避免設備損壞與人員傷害

絕緣檢查：測試前檢查探頭的絕緣層是否完好，若測量高壓電路（如 10kV 以上）的沖擊電流，需選擇絕緣等級≥電路電壓的專用高壓電流探頭；

避免長時間測量：交流沖擊電流雖短時，但高幅值仍可能導致探頭發熱，單次測量后應等待探頭冷卻（約 1-2 分鐘），再進行下一次測試；

人員防護：佩戴絕緣手套、護目鏡，與被測設備保持安全距離（尤其是測量短路沖擊電流時，需防止設備爆炸或飛?。?。

四、常見問題與解決方案：3 類典型問題的應對策略

在實際測試中，常出現波形失真、幅值偏差、無信號輸出等問題，以下是具體原因與解決方法：

（一）問題 1：波形上升沿 “變緩”，峰值偏低

可能原因：電流探頭帶寬不足，無法捕捉高頻成分；

解決方案：更換帶寬更高的探頭（如將 50MHz 探頭換為 200MHz 探頭），或根據 “帶寬 = 0.35 / 上升沿時間” 重新計算所需帶寬，確保探頭帶寬留 1.5-2 倍余量。

（二）問題 2：測量幅值與理論值偏差超過 10%

可能原因 1：探頭與導線位置偏移，耦合系數降低；

解決方案 1：調整導線位置，確保其位于探頭中心，重新測量；

可能原因 2：示波器時基設置過大，未完整捕捉峰值；

解決方案 2：減小示波器時基（如從 100ms/div 改為 20ms/div），確保波形峰值完全顯示在屏幕內；

可能原因 3：霍爾探頭磁芯飽和；

解決方案 3：更換額定峰值電流更高的探頭，或改用無磁飽和的高頻電流鉗。

（三）問題 3：示波器無信號輸出

可能原因 1：探頭與示波器連接松動（如 BNC 接頭未插緊）；

解決方案 1：重新插拔探頭與示波器的連接頭，確保接觸良好；

可能原因 2：探頭 “量程檔位” 設置錯誤（如將 100A/div 檔位誤設為 1A/div，信號超出量程被截斷）；

解決方案 2：根據預估峰值調整量程檔位（如預估峰值 5kA，選擇 1kA/div 檔位）；

可能原因 3：觸發閾值過高，未觸發采集；

解決方案 3：降低觸發閾值（如從 2000A 降至 500A），或改為 “自動觸發” 模式，確保捕捉到沖擊電流信號。

五、總結：核心結論與選型建議

能否測量的核心結論：

羅氏線圈完全適配交流沖擊電流的測量，霍爾電流探頭需滿足 “高帶寬、高額定峰值電流、高 di/dt” 條件方可使用，低頻探頭與直流探頭絕對不可用。

選型優先順序：

高頻電流鉗（帶寬≥100MHz、額定峰值電流≥預估峰值 1.2 倍）＞閉環式高頻霍爾探頭（帶寬≥50MHz）＞開環式霍爾探頭（僅用于低 di/dt、低幅值沖擊電流）。

關鍵原則：

測量前必須預估沖擊電流的 “峰值、上升沿、di/dt”，嚴格匹配探頭參數；測試中注重安裝精度與示波器參數設置，避免因操作不當導致誤差。

通過本文的分析與指南，工程技術人員可根據實際場景選擇合適的電流探頭，準確測量交流沖擊電流，為設備調試、故障診斷及性能評估提供可靠的數據支撐。
