磁通門與霍爾電流傳感器：原理、特性及應用的深度辨析

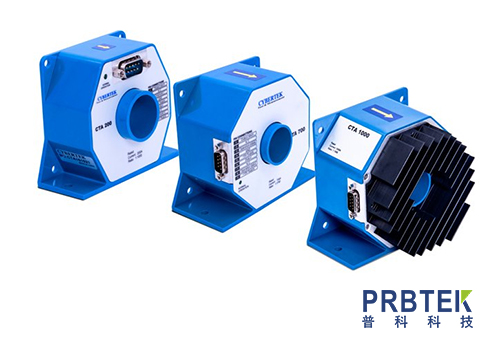

在現代電流測量技術領域，磁通門電流傳感器和霍爾電流傳感器是兩種廣泛應用的關鍵設備。它們憑借各自獨特的工作原理和性能優勢，在電力系統、工業控制、新能源等眾多領域發揮著重要作用。然而，由于兩者都基于電磁感應相關原理實現電流測量，常常被混淆。本文將從工作原理、性能特點、應用場景等多個維度，深入剖析二者的核心區別。

工作原理：截然不同的測量機制

磁通門電流傳感器的工作原理

磁通門電流傳感器的工作基礎是磁芯的磁滯特性和電磁感應定律。其核心部件是由高磁導率的軟磁材料（如坡莫合金）制成的磁芯，通常磁芯被設計成兩個對稱的半環，每個半環上繞有激勵線圈，并且在兩個半環的外側共同繞有檢測線圈。

工作時，激勵線圈通入交變的激勵電流，使得磁芯在正負飽和狀態之間周期性地交替變化。當沒有被測電流通過時，兩個半環磁芯的磁化狀態完全對稱，檢測線圈中產生的感應電動勢相互抵消，輸出為零。當有被測電流通過時，其產生的直流磁場會疊加在激勵磁場之上，打破了兩個半環磁芯磁化的對稱性，導致檢測線圈中感應出與被測電流成正比的電壓信號，通過對該信號進行處理，即可得到被測電流的大小。

霍爾電流傳感器的工作原理

霍爾電流傳感器則是基于霍爾效應實現電流測量?；魻栃?yīng)是指當電流垂直于外磁場通過半導體時，載流子會受到洛倫茲力的作用而發生偏轉，在半導體材料的兩端產生電勢差，這個電勢差就是霍爾電壓。

在霍爾電流傳感器中，通常將霍爾元件放置在由導磁材料制成的磁路中。當被測電流通過導線時，會在其周圍產生磁場，該磁場被磁路收集并作用于霍爾元件上?；魻栐诖艌龅淖饔孟庐a(chǎn)生霍爾電壓，該電壓與被測電流產生的磁場強度成正比，進而與被測電流成正比。通過對霍爾電壓進行放大、處理等操作，就能得到與被測電流對應的輸出信號。

性能特點：各有優劣的技術參數

測量范圍與靈敏度

磁通門電流傳感器在小電流測量方面具有顯著優勢，其測量范圍通?？梢缘椭廖布墑e，并且靈敏度極高。這是因?yàn)槠浯判静牧暇哂泻芨叩拇艑?dǎo)率，能夠?qū)ξ⑷醯拇艌鲎兓a(chǎn)生明顯的響應，適合用于高精度的小電流檢測場景，例如在精密儀器、醫療設備中的電流監測。

霍爾電流傳感器的測量范圍則更廣泛，從幾毫安到幾千安培不等，尤其在大電流測量領域表現出色。不過，相對于磁通門電流傳感器，其靈敏度稍低，在小電流測量時的精度可能會受到一定影響。但隨著技術的不斷發展，一些高性能的霍爾電流傳感器在靈敏度方面也有了較大提升，能夠滿足更多場景的需求。

線性度與精度

磁通門電流傳感器具有極佳的線性度，在其測量范圍內，輸出信號與被測電流之間能夠保持良好的線性關系，測量精度可以達到 0.1% 甚至更高。這使得它在對測量精度要求極高的場合，如計量、標準校準等領域得到廣泛應用。

霍爾電流傳感器的線性度受霍爾元件本身性能、磁路設計等因素的影響，一般來說其線性度略遜于磁通門電流傳感器，普通霍爾電流傳感器的測量精度通常在 1% 左右。但經過特殊設計和校準的高精度霍爾電流傳感器，其精度也可以達到 0.1% - 0.5%，能夠滿足大多數工業控制場景的精度要求。

響應速度與帶寬

霍爾電流傳感器的響應速度較快，帶寬較寬，通?？梢赃_(dá)到幾十千赫茲甚至更高。這是因?yàn)榛魻栃?yīng)的產生幾乎是瞬時的，能夠快速跟隨被測電流的變化，適合用于測量高頻變化的電流信號，如在開關電源、變頻調速系統中的電流監測。

磁通門電流傳感器由于其磁芯存在磁化和退磁的過程，響應速度相對較慢，帶寬較窄，一般在幾百赫茲以內。因此，它更適合用于測量低頻或直流電流信號，對于高頻電流信號的測量則存在一定的局限性。

抗干擾能力

磁通門電流傳感器由于其特殊的結構和工作原理，對外部磁場具有一定的抑制能力，抗干擾能力較強。其磁芯的對稱設計和激勵線圈的交變磁場可以在一定程度上抵消外部干擾磁場的影響，保證測量的穩定性。

霍爾電流傳感器對外部磁場的抗干擾能力相對較弱，容易受到外界磁場的干擾而影響測量精度。為了提高其抗干擾能力，通常需要采取磁屏蔽等措施，增加了傳感器的設計復雜度和成本。

應用場景：基于特性的差異化選擇

磁通門電流傳感器的典型應用

由于磁通門電流傳感器在小電流測量、高精度和高線性度方面的優勢，它主要應用于對測量精度要求極高的領域。例如在航天航空領域，用于監測航天器上各種精密電子設備的微小電流變化，確保設備的正常運行；在地質勘探中，用于測量大地電磁流等微弱電流信號，為地質研究提供準確的數據；在醫療設備中，如心電圖機、核磁共振設備等，用于監測微小的生物電流，輔助疾病的診斷和治療。

霍爾電流傳感器的典型應用

霍爾電流傳感器憑借其寬測量范圍、快響應速度和能夠測量大電流的特點，在工業領域得到了廣泛的應用。在電力系統中，用于高壓輸電線路、變壓器等設備的電流監測，實現對電力系統的保護和控制；在新能源汽車中，用于電機控制器、電池管理系統等的電流測量，確保汽車的安全穩定運行；在工業自動化中，如變頻電機、機器人等設備的電流監測，為自動化控制提供可靠的電流信息。

總結

磁通門電流傳感器和霍爾電流傳感器雖然都是用于電流測量的設備，但它們在工作原理、性能特點和應用場景上存在著明顯的區別。磁通門電流傳感器以其高精度、高線性度和在小電流測量方面的優勢，適用于對測量精度要求極高的低頻或直流小電流測量場景；而霍爾電流傳感器則以其寬測量范圍、快響應速度和在大電流測量方面的能力，在工業控制、電力系統等高頻或大電流測量領域發揮著重要作用。在實際應用中，應根據具體的測量需求，合理選擇合適的電流傳感器，以確保測量的準確性和可靠性。
