如何選擇合適差分探頭的輸入電容?

在電子測量領域，差分探頭是精確捕獲差分信號的關鍵工具，而輸入電容作為其核心參數之一，直接影響測量的準確性與可靠性。正確選擇輸入電容，需要結合被測信號的特性、電路環境等多方面因素綜合考量。

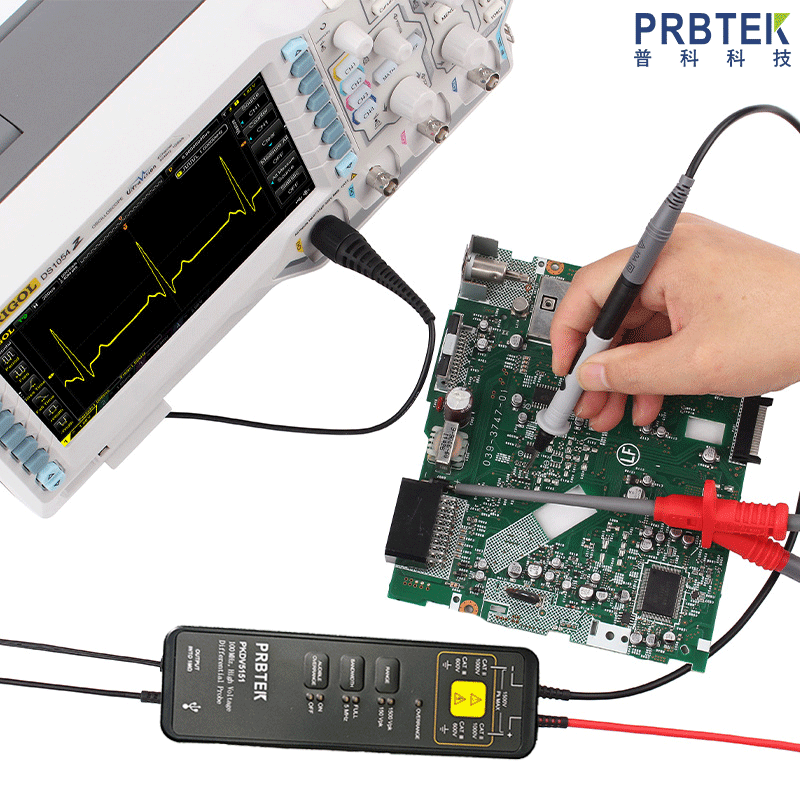

輸入電容：影響測量的關鍵參數

差分探頭的輸入電容，簡單來說是探頭輸入端對被測信號形成的電容效應。這個看似微小的參數，卻像一個 “隱形的過濾器”，悄然改變著測量系統對信號的響應。它與被測電路相互作用，可能導致信號失真、帶寬受限等問題，因此成為選購差分探頭時不可忽視的重要指標。

選擇輸入電容需考量的核心因素

被測信號的特征

信號的帶寬和上升時間是首要考慮的因素。高頻信號往往具有陡峭的上升沿，對測量系統的響應速度要求極高。輸入電容與被測信號源阻抗會構成一個低通濾波器，其截止頻率可由公式計算（其中R為信號源阻抗，C為探頭輸入電容）。顯然，輸入電容越大，截止頻率越低，能通過的高頻信號就越少，會嚴重限制測試系統的帶寬。例如，對于上升時間為 1ns 的高頻信號，若使用輸入電容較大的探頭，很可能無法準確捕獲信號的快速變化過程。

被測信號的阻抗

即使是很小的輸入電容，當遇到高阻抗節點時，也可能產生顯著影響。比如，1pF 的輸入電容與 1kΩ 的信號源阻抗形成的低通濾波器，其截止頻率約為 160MHz。在這種情況下，對于頻率高于 160MHz 的信號，測量結果就會出現較大偏差，無法真實反映信號的原貌。因此，當被測信號的阻抗較高時，必須選擇輸入電容更小的探頭，以保證測量帶寬滿足需求。

諧振效應

探頭的輸入電容與接地線的電感、被測電路上的電感會構成一個諧振電路。諧振現象會導致在特定頻率點上信號出現放大或衰減，引起波形失真。低輸入電容有助于將諧振點推高到測量帶寬之外，從而避免在關心的頻段內產生諧振峰。例如，在對高速數字信號進行測量時，若諧振點落在信號的有效頻率范圍內，就會使信號的邊沿變得模糊，影響對信號完整性的判斷。

不同測試環境下的輸入電容選擇推薦

針對不同的測試場景，對差分探頭輸入電容的要求也有所不同：

在低頻信號測量中，如一些工業控制領域的慢變信號，信號頻率通常在幾十 kHz 以下，對帶寬要求不高，此時可以選擇輸入電容相對較大（如幾十 pF）的探頭，這類探頭成本較低，能滿足基本測量需求。

對于高頻信號測量，如射頻通信領域的信號，頻率往往在幾百 MHz 甚至更高，這就需要選擇輸入電容極?。ㄍǔＴ?1pF 以下）的高頻差分探頭，以確保能夠準確捕獲高頻信號的細節。

在高阻抗電路測試中，例如一些傳感器輸出的微弱信號電路，由于信號源阻抗較高，為了避免截止頻率過低，應優先選擇輸入電容在 1-5pF 范圍內的探頭，平衡帶寬和測量準確性。

總之，選擇差分探頭的輸入電容時，需全面分析被測信號的特征、阻抗以及可能存在的諧振效應，再結合具體的測試環境，才能選出最適合的探頭，為精準測量提供可靠保障。
