如何區分N公頭和N母頭？

N 頭（N 型連接器）是一種廣泛應用于射頻（RF）和微波領域的螺紋連接式連接器，具有良好的電氣性能和機械強度，適用于中高功率、寬頻率范圍的信號傳輸場景。區分 N 型連接器的公頭（N 公）和母頭（N 母）可以從外觀結構和核心部件兩個關鍵維度判斷，具體如下：

1. 核心區分：螺紋與中心導體形態

N 型連接器的公母頭差異主要體現在外部螺紋形式和中心導體的形狀上，這是最直接的判斷依據：

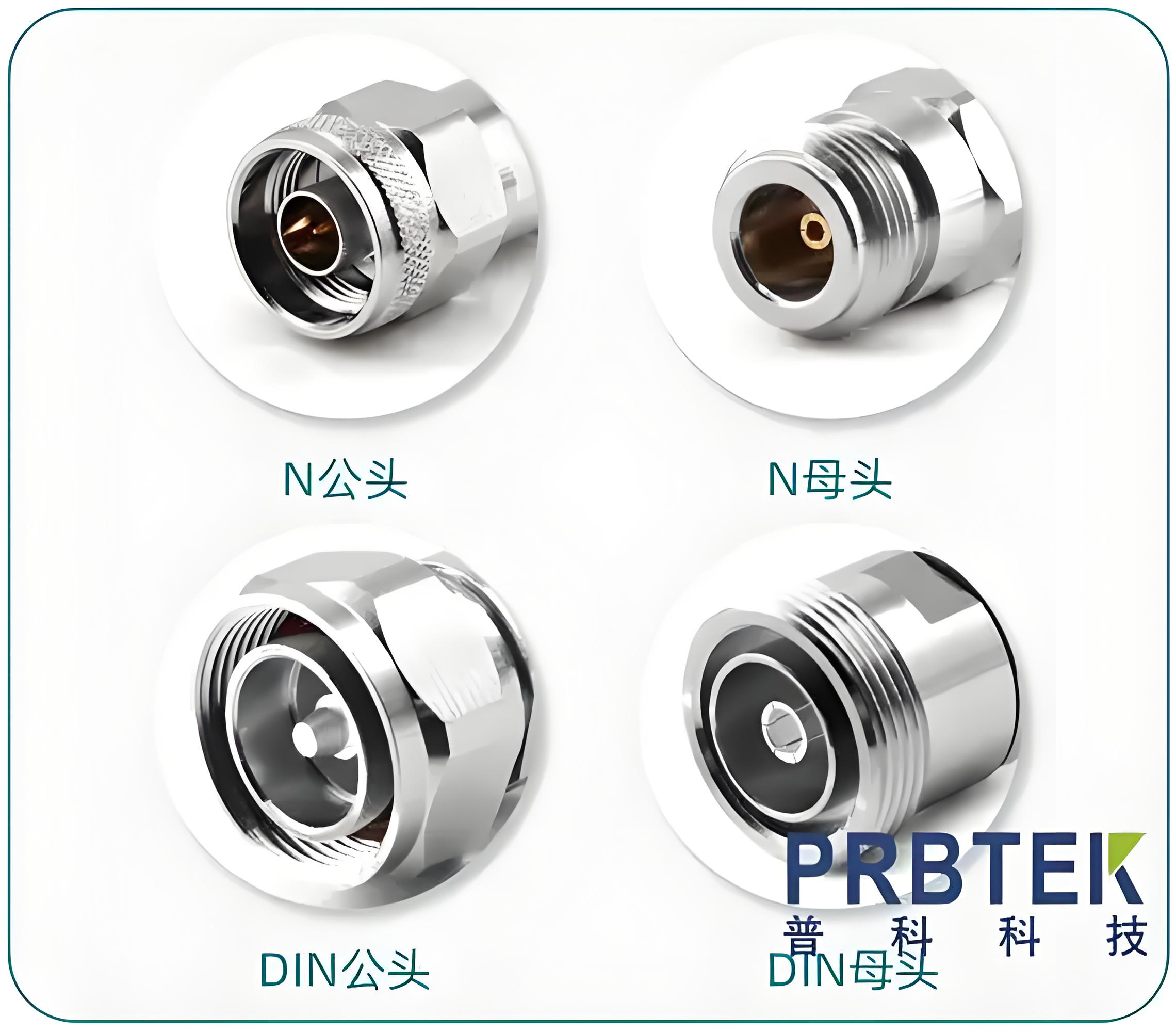

N 公頭（Male）：

外部是外螺紋（螺紋在連接器的外側，呈凸起的螺旋狀）；

中心導體為中心針（一根金屬針，突出于連接器端面中心）。

N 母頭（Female）：

外部是內螺紋（螺紋在連接器的內側，呈凹陷的螺旋狀）；

中心導體為中心孔（一個金屬孔，凹陷于連接器端面中心，用于對接公頭的中心針）。

2. 輔助判斷：整體結構與使用場景

從連接邏輯看：公頭的外螺紋需要擰入母頭的內螺紋中，形成緊密連接，因此公頭的 “插頭” 部分通常更 “凸”，母頭的 “插座” 部分更 “凹”。

從應用場景看：設備的接口端（如基站、儀器面板）多為母頭（內螺紋 + 中心孔），而線纜的接頭端多為與之一致的公頭（外螺紋 + 中心針），以實現匹配連接。

總結

簡單來說：“外螺紋 + 中心針” 是 N 公頭，“內螺紋 + 中心孔” 是 N 母頭，通過觀察螺紋位置和中心導體的 “針 / 孔” 形態即可快速區分。
