怎樣確定不同品牌的示波器和探頭的兼容性？

示波器與探頭的組合構成了電子測量的核心系統，二者的兼容性直接決定信號采集的真實性與測量精度。在多品牌儀器共存的研發、生產場景中，跨品牌搭配示波器與探頭已成為常態，但接口不匹配、參數沖突等問題常導致測量失真甚至設備損壞。本文從兼容性核心要素出發，系統解析判定方法、實操流程與典型場景方案，為工程師提供科學指導。

一、兼容性的核心維度：從物理連接到電氣協同

示波器與探頭的兼容性并非簡單的 "能否插入"，而是涵蓋機械接口、電氣參數、功能協議的多維度匹配體系。其中任何一環失配，都可能引發測量誤差或系統故障。

（一）機械接口：兼容性的基礎門檻

機械接口是實現物理連接的首要條件，其匹配性直接決定探頭能否與示波器有效對接。目前行業內主要存在兩類接口體系：

通用標準化接口這是中低端示波器與通用探頭的主流配置，以 BNC 接口為代表。BNC 接口采用卡口式設計，具有連接可靠、屏蔽性好的特點，不同品牌（如普源精電、優利德、泰克入門級機型）的 BNC 接口在物理尺寸上遵循國際標準，通?？煽缙放萍嫒荨４祟惤涌诔Ｒ?jiàn)于帶寬 1GHz 以下的無源探頭，是基礎測量場景的首選。

品牌專用接口高端示波器為實現更優的高頻性能與功能擴展，常采用專用接口設計。例如 Keysight Infiniium 系列的 N2800 系列探頭接口、泰克 MSO 系列的 TLP 接口，這類接口在機械結構上與標準 BNC 完全不同，且集成了供電與通信觸點，只能適配原廠專用探頭，跨品牌混用基本無法實現物理連接。

（二）電氣參數：決定測量精度的關鍵內核

機械接口匹配僅滿足 "能連接" 的基本要求，電氣參數的協同性才是保障測量準確性的核心。需重點核查三大關鍵參數的匹配性：

阻抗匹配示波器與探頭的輸入阻抗（包括電阻與電容分量）必須匹配，否則會引發信號反射與負載效應。常見的阻抗體系分為兩類：

1MΩ/10pF 體系：適用于通用測量場景，10:1 無源探頭通常設計為 10MΩ 輸入電阻，與示波器 1MΩ 輸入電阻形成分壓結構，輸入電容需控制在 10-20pF。

50Ω 體系：用于射頻與高速數字信號測量，探頭與示波器需均為 50Ω 特性阻抗，避免高頻信號反射失真。若探頭輸入電阻為 10MΩ 而示波器為 50Ω，會導致信號嚴重衰減；反之則會加重被測電路負載，改變?cè)娐饭ぷ鳡顟B(tài)。

帶寬匹配系統實際帶寬由示波器與探頭帶寬共同決定，需滿足 "信號頻率 ×3~5" 的適配原則，且二者帶寬需合理搭配。系統帶寬可通過公式估算：其中為探頭帶寬，為示波器帶寬。例如 100MHz 探頭搭配 200MHz 示波器，系統帶寬僅為 89.4MHz，若用于測量 100MHz 信號會導致嚴重失真。

衰減比匹配探頭衰減比（如 1:1、10:1、100:1）需與示波器支持的衰減范圍一致，且需在示波器中正確設置。1:1 探頭適合微弱信號測量，但高頻性能差；10:1 探頭可擴展示波器量程，是通用測試的主流選擇。若探頭為 10:1 衰減比而示波器設置為 1:1，測量結果會放大 10 倍；反之則會縮小 10 倍，造成顯著誤差。

（三）功能協議：智能適配的技術保障

現代示波器與探頭逐漸引入智能識別協議，通過接口中的通信引腳實現參數自動同步。支持該功能的探頭插入示波器后，可自動識別衰減比、帶寬、序列號等參數，無需手動設置，減少操作誤差。但這種智能適配通常僅存在于同品牌產品中，跨品牌時往往無法實現自動識別，需手動逐項確認參數設置。

二、兼容性判定的實操流程：四步驗證法

跨品牌搭配示波器與探頭時，需遵循 "物理檢查 - 參數核對 - 校準驗證 - 實測評估" 的四步流程，確保兼容性與測量可靠性。

（一）第一步：物理接口與外觀檢查

接口類型確認：觀察示波器輸入接口與探頭輸出接口的形狀，若為 BNC 接口，檢查卡口是否完好；若為專用接口，確認是否為同一品牌的配套型號，非配套專用接口直接判定為不兼容。

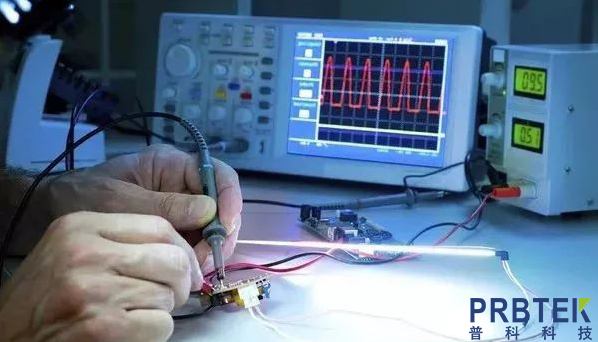

機械連接測試：將探頭輕輕插入示波器接口，感受連接是否順暢，有無卡頓或松動現象，確保連接牢固無晃動，避免接觸不良導致的信號衰減。

線纜與探頭狀態檢查：查看探頭線纜是否有破損、老化，探針與接地夾是否完好，絕緣層有無損壞，尤其高壓探頭需重點檢查絕緣性能。

（二）第二步：核心參數逐項核對

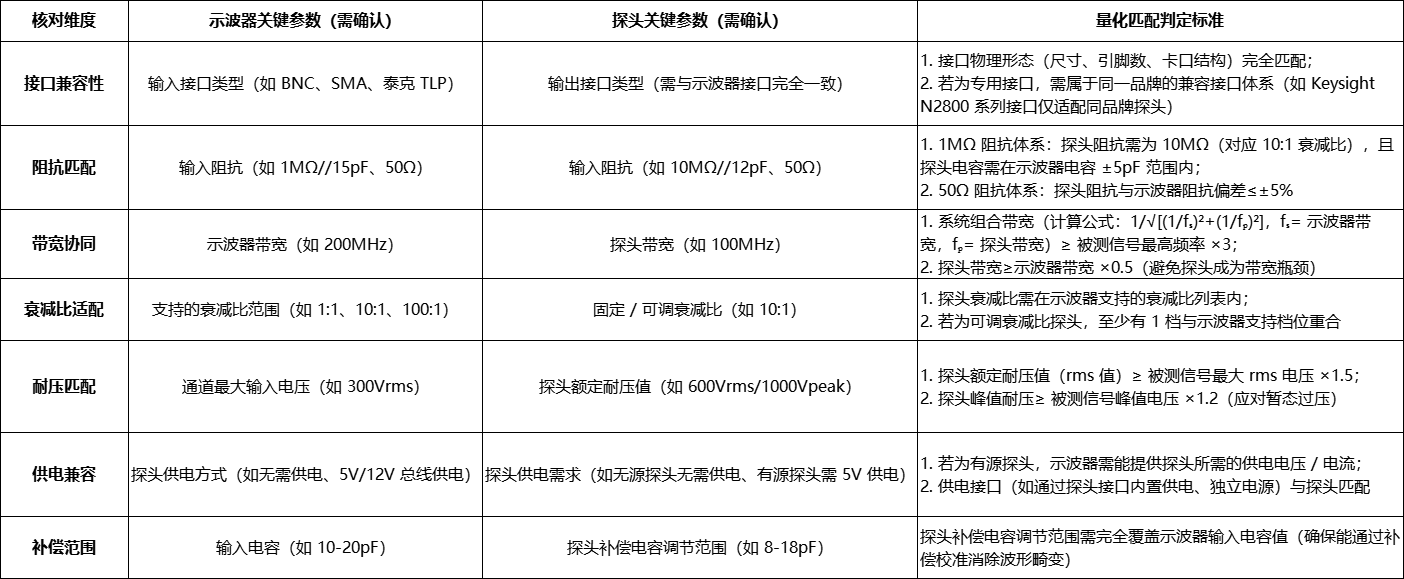

通過查閱示波器與探頭的產品手冊或規格書，逐項核對關鍵參數，形成兼容性檢查表：

（三）第三步：校準驗證與補償調節

參數核對通過后，需通過校準確保測量精度，這是跨品牌搭配的關鍵環節：

探頭補償調節：使用示波器自帶的校準信號（通常為 1kHz 方波），調節探頭的補償電容，使顯示波形為標準方波，無過沖或衰減現象。若無法調出標準方波，可能是探頭補償范圍與示波器輸入電容不匹配（通常要求探頭補償范圍覆蓋 9-15pF）。

幅度精度校準：輸入已知幅度的標準信號（如 1Vpp 1kHz 正弦波），對比測量值與標準值的偏差，偏差應控制在 ±3% 以內，否則需檢查衰減比設置或更換探頭。

頻率響應測試：輸入不同頻率的標準信號，觀察幅度變化，確保在測量帶寬內幅度衰減不超過 3dB，高頻段無明顯波形畸變。

（四）第四步：實際場景驗證

根據具體測量需求進行場景化測試，模擬真實使用條件：

低頻信號測試（如 50Hz 電源紋波）：檢查波形是否平滑，有無高頻噪聲干擾，驗證低通特性是否正常。

高速數字信號測試（如 100Mbps 串口信號）：觀察上升沿、下降沿是否清晰，有無過沖、振蕩，確保信號完整性。

高壓信號測試（如 220V 交流電）：在安全防護條件下，驗證測量值穩定性，檢查絕緣性能是否可靠。

長時間穩定性測試：連續測量 1 小時，觀察數據是否漂移，接口是否發熱，確保長時間工作的可靠性。

三、典型場景的兼容性解決方案

不同測量場景對示波器與探頭的要求差異顯著，跨品牌搭配時需結合場景特性制定適配方案。

（一）基礎研發與教學場景（中低頻、通用測量）

需求特點：測量信號頻率≤100MHz，如音頻電路、低速數字接口，對成本敏感，追求通用性。兼容性方案：

示波器選擇：泰克 TBS1000、Keysight 1000X、普源 DS1000 等入門級機型，均配備標準 BNC 接口。

探頭選擇：國產 10:1 無源探頭（如普科科技、優利德），帶寬 100-200MHz，輸入電容≤20pF。

適配要點：確認探頭與示波器均為 1MΩ 阻抗體系，手動設置衰減比為 10:1，完成探頭補償即可正常使用。實測表明，此類搭配在 50Hz-50MHz 頻段測量誤差可控制在 ±2% 以內，完全滿足基礎需求。

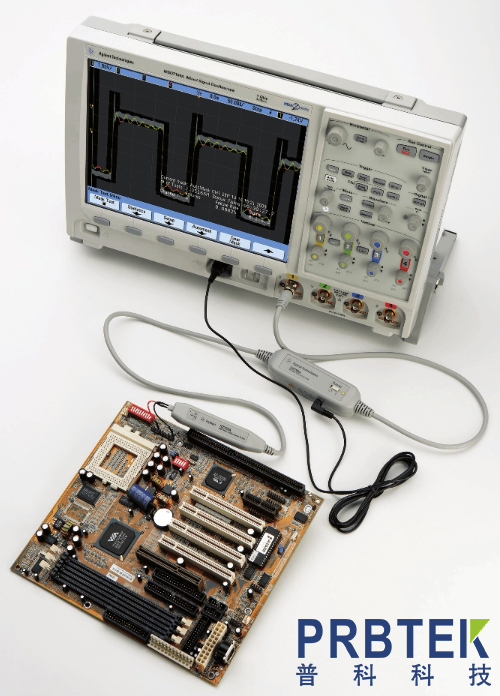

（二）高速數字電路場景（高頻、高精度測量）

需求特點：測量 DDR4、PCIe 等高速接口，信號頻率達 500MHz-2GHz，對帶寬與信號完整性要求極高。兼容性方案：

示波器選擇：帶寬≥2GHz 的高性能機型，如羅德與施瓦茨 RTB2000、橫河 DLM2000。

探頭選擇：優先選用原廠有源探頭（如羅德與施瓦茨 ZV 系列），若選擇跨品牌，需確保探頭帶寬≥示波器帶寬，輸入電容≤5pF。

適配要點：必須通過系統帶寬公式驗證組合性能，采用最短接地線（<10cm）減少干擾，使用示波器校準信號進行幅度與相位校準，避免高頻失真。

（三）工業高壓場景（高壓、強干擾環境）

需求特點：測量電機驅動、功率變換電路，電壓達數百伏至數千伏，存在強電磁干擾。兼容性方案：

示波器選擇：具備隔離通道的工業級示波器，輸入阻抗 1MΩ。

探頭選擇：10:1 或 100:1 高壓無源探頭，耐壓值≥被測信號峰值 ×1.5，如知用 Cybertek 高壓探頭。

適配要點：重點核查探頭耐壓等級與絕緣性能，采用差分測量方式抑制共模干擾，在示波器中設置對應衰減比后，通過高壓標準源驗證測量精度。

四、兼容性判定的常見誤區與規避策略

跨品牌搭配時，工程師常因認知偏差導致兼容性問題，需警惕以下四類誤區：

（一）誤區 1："能插入就一定兼容"

機械連接成功僅代表接口物理尺寸匹配，不代表電氣參數兼容。例如將 50Ω 射頻探頭插入 1MΩ 通用示波器，雖能物理連接，但會因阻抗失配導致信號反射，測量波形嚴重失真。規避策略：建立 "先參數后連接" 的習慣，連接前務必核對阻抗、帶寬等核心參數，不依賴物理連接判斷兼容性。

（二）誤區 2："探頭帶寬高于示波器即可"

系統帶寬由二者共同決定，探頭帶寬過高而示波器帶寬不足，仍會限制整體性能。例如 500MHz 探頭搭配 200MHz 示波器，系統帶寬僅 447.2MHz，無法發揮探頭的高頻優勢，造成資源浪費。規避策略：根據系統帶寬公式估算組合性能，優先選擇探頭與示波器帶寬相近的搭配，差值不宜超過 2 倍。

（三）誤區 3："通用探頭可適配所有高壓場景"

普通無源探頭耐壓通?！?00V，用于高壓測量會導致絕緣擊穿，存在安全風險。即使衰減比匹配，耐壓不足仍是致命隱患。規避策略：高壓場景必須選用明確標注耐壓值的專用探頭，且耐壓值需留足 1.5 倍以上余量，同時檢查絕緣層完整性。

（四）誤區 4："省略校準不影響測量精度"

跨品牌搭配時，探頭與示波器的電容匹配性差異較大，省略補償校準會導致波形失真。例如未補償?shù)奶筋^測量方波時，會出現明顯過沖或平頂畸變。規避策略：每次更換探頭或重啟設備后，均需使用示波器校準信號進行補償調節，校準后通過標準信號驗證精度。

五、結語

示波器與探頭的跨品牌兼容性判定是一項系統工程，需兼顧機械接口的物理匹配、電氣參數的協同適配、功能協議的兼容支持，最終通過校準驗證與場景測試實現可靠搭配。在中低頻通用場景中，國產標準 BNC 探頭已能良好適配進口示波器，且具有顯著成本優勢；但在高頻、高壓、精密測量場景中，原廠專用探頭仍是更可靠的選擇。

未來隨著接口標準化推進與智能識別技術發展，跨品牌兼容性將進一步提升。但對工程師而言，掌握基于參數匹配的判定方法與實操流程，始終是應對復雜測量需求的核心能力。唯有建立 "參數先行、校準必做、場景驗證" 的嚴謹思維，才能在跨品牌搭配中實現精準、可靠的電子測量。
