寄生電感致電流采樣失真：關鍵問題與解決辦法

寄生電感是電流采樣失真的常見隱形干擾源，多源于 PCB 布線、元件引腳及接線，會在電流變化時產生感應電動勢，直接影響采樣精度。尤其在高頻、大電流場景中，即使 nH 級寄生電感也可能引發顯著誤差，需針對性解決。

一、寄生電感的 3 大主要來源

PCB 布線：導線越長、越窄，電感越大。10mm 長、0.2mm 寬的銅箔約 20nH，長度增至 50mm 可升至 100nH。

元件引腳：0805 封裝采樣電阻引腳約 5-10nH，TO-220 功率器件引腳可達 20-30nH。

外接導線：10cm 普通導線電感約 10nH，示波器常規地線電感會顯著干擾調試結果。

二、對不同采樣方案的失真影響

（一）分流電阻采樣（最易受影響）

動態電壓疊加：電流變化率 50A/μs 時，20nH 寄生電感產生 1V 感應電壓，可能完全掩蓋 0.1V 的真實采樣電壓。

高頻諧振：與寄生電容構成 LC 回路，接近諧振頻率時波形振蕩，失真度可達 20% 以上。

（二）霍爾傳感器采樣

功率回路寄生電感產生附加磁場，導致輸出偏差 5%-10%。

信號回路寄生電感與輸入電容形成低通濾波，高頻場景相位延遲超 10°。

（三）電流互感器采樣

二次側寄生電感增大勵磁電流，變比誤差可能從 0.2% 升至 0.8%，超出精度要求。

三、4 類核心抑制策略

（一）PCB 設計優化

采樣回路布線 “短、寬、對稱”，長度≤5mm，寬度≥0.8mm，減少平行布線。

分流電阻到 ADC 采用差分布線，降低寄生電感差異。

（二）元件選型

優先選貼片式低寄生元件，如 0603 封裝合金電阻、SMT 霍爾傳感器。

大電流場景用無引腳分流器，寄生電感可控制在 1nH 以?xún)?nèi)。

（三）干擾抵消

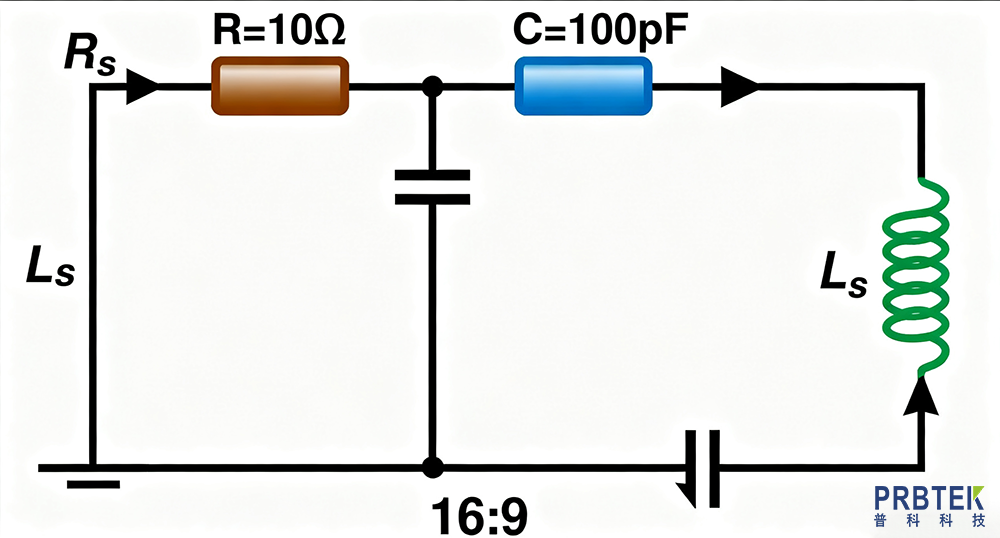

分流電阻兩端并聯 RC 吸收網絡（如 R=10Ω、C=100pF），抑制諧振與尖峰。

采用 CMRR≥80dB 的差分放大器，抵消共模干擾。

（四）調試驗證

用阻抗分析儀測量寄生電感，確保高頻段阻抗無異常。

通快速電流階躍信號，觀察采樣波形，過沖需≤10%。

四、典型場景優化案例

新能源汽車電機控制器（100A 采樣）：

分流電阻布線從 10mm 縮至 3mm，寬度增至 1mm，電感降 60%。

并聯 R=20Ω、C=220pF 吸收網絡，尖峰電壓從 2V 降至 0.3V。

用 INA250 差分放大器，最終失真度≤3%，滿足控制要求。
