差分探頭測量中線路寄生電感引發的寄生振蕩問題解析與應對?

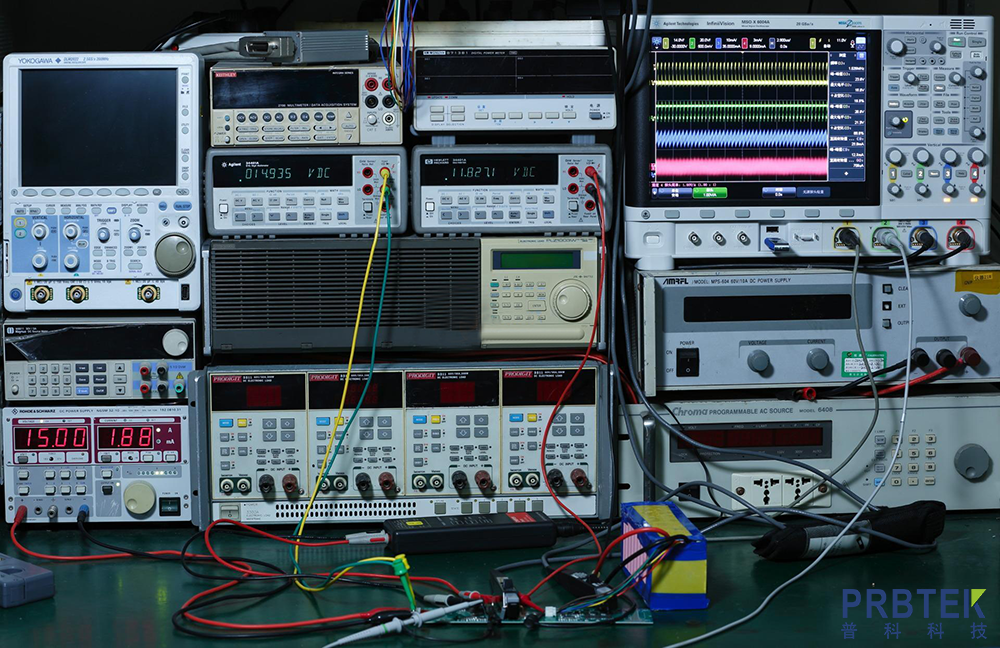

在電子測量領域，差分探頭憑借其出色的共模抑制比，能夠有效抑制共模噪聲，精準捕捉差分信號，廣泛應用于電源模塊、高速電路、工業控制等場景的信號測量。然而，在實際測量過程中，測量線路寄生電感往往會成為 “隱形干擾源”，引發寄生振蕩，導致測量結果失真，甚至影響整個測試系統的穩定性，給工程師的信號分析與故障排查帶來極大困擾。

一、測量線路寄生電感的來源與特性

寄生電感并非人為設計的元件，而是由測量線路的物理結構自然形成的電感量，其產生與線路的材質、長度、布線方式及周圍環境密切相關。在差分探頭測量場景中，寄生電感主要來源于三個面：一是探頭連接線纜，無論是同軸電纜還是雙絞線，只要存在電流通路，就會因?qū)Ь€的趨膚效應和磁場耦合形成寄生電感，且線纜長度越長、直徑越細，寄生電感值通常越大；二是探頭與被測器件（DUT）之間的連接端子，如測試夾、針座等，這些連接部位的金屬觸點和導線彎曲部分會額外增加寄生電感；三是被測電路本身的布線，若 DUT 的信號引腳與接地引腳之間的布線不合理，形成較長的電流回路，也會與測量線路的寄生電感相互疊加，加劇干擾。

從特性來看，寄生電感具有 “隱性” 和 “頻率依賴性” 的特點。在低頻信號測量中，寄生電感的感抗（XL = 2πfL)較小，對測量信號的影響幾乎可以忽略；但隨著測量信號頻率的升高，感抗會呈線性增大，當信號頻率達到 MHz 甚至 GHz 級別時，寄生電感的影響會急劇凸顯，成為制約測量精度的關鍵因素。此外，差分探頭的測量線路由正、負兩條信號通路組成，兩條通路中的寄生電感若存在不平衡，會進一步破壞差分信號的對稱性，為寄生振蕩的產生埋下隱患。

二、寄生電感引發寄生振蕩的原理

差分探頭的測量系統可視為一個由信號源、寄生電感（Lp）、探頭輸入電容（Cin）及線纜分布電容（Cp）組成的 RLC 電路。在理想狀態下，測量線路無寄生電感，信號能夠沿通路穩定傳輸，探頭輸出與輸入信號保持一致；但當存在寄生電感時，電路的固有頻率會發生改變，若滿足振蕩條件，便會產生寄生振蕩。

具體而言，寄生電感與電容（包括探頭輸入電容和線纜分布電容）會構成一個 LC 諧振回路，其固有諧振頻率。當被測信號的頻率接近或等于該固有諧振頻率時，回路會發生諧振，此時電路的阻抗急劇增大，信號在回路中不斷反射、疊加，能量無法有效耗散，進而引發寄生振蕩。此外，差分探頭的輸入阻抗并非無窮大，實際測量中會存在一定的輸入電阻（Rin），若輸入電阻較小，無法有效抑制回路中的能量積累，會進一步加劇振蕩的幅度和持續時間。

從信號傳輸?shù)慕嵌葋?lái)看，寄生電感會導致信號產生延遲和過沖。當高速信號通過含有寄生電感的線路時，電感會阻礙電流的突變，使信號上升沿和下降沿變得平緩，同時在信號跳變瞬間產生過沖電壓。若過沖電壓超過電路的閾值，會觸發誤觸發，而持續的過沖與反射則會形成周期性的振蕩信號，疊加在被測信號上，導致測量波形出現 “毛刺”“振鈴” 等失真現象，嚴重時甚至?xí)谏w真實的信號特征，導致工程師對電路性能的誤判。

三、抑制寄生振蕩的關鍵策略與實踐建議

針對測量線路寄生電感引發的寄生振蕩問題，需從 “減少寄生電感”“優化電路參數”“改善測量環境” 三個維度入手，結合實際應用場景制定針對性解決方案。

（一）優化測量線路設計，減少寄生電感

減少寄生電感是抑制振蕩的根本措施。在布線方面，應盡量縮短探頭連接線纜的長度，優先選擇低電感的雙絞線或同軸電纜，避免線纜彎曲、纏繞，減少電流回路的面積 —— 因?yàn)榧纳姼信c回路面積成正比，回路面積越小，電感值越低。對于探頭與 DUT 的連接，建議使用短引腳的測試夾或針座，避免使用過長的轉接導線；若需轉接，可采用 “星型接地” 方式，將所有接地端集中連接到同一接地點，減少接地回路的寄生電感。此外，在差分信號的正、負通路布線中，需保證兩條通路的長度、走向一致，實現寄生電感的平衡，避免因阻抗不平衡導致的信號不對稱振蕩。

（二）匹配電路參數，破壞振蕩條件

通過調整電路參數，改變 LC 回路的固有諧振頻率，使其遠離被測信號頻率，可有效破壞振蕩條件。一方面，可選用高輸入電容的差分探頭，或在探頭輸入端并聯適量的補償電容（需注意避免電容過大導致信號衰減），通過增大總電容值降低固有諧振頻率，使其低于被測信號的最低頻率，避免諧振發生；另一方面，可在測量線路中串聯適量的阻尼電阻（Rd），阻尼電阻的阻值需根據回路參數計算（通常取），以實現臨界阻尼，消耗回路中的多余能量，抑制信號的反射和疊加，消除振鈴和過沖。

（三）改善測量環境，降低外部干擾

外部電磁干擾會疊加在測量線路中，加劇寄生振蕩的影響，因此需改善測量環境的電磁兼容性。首先，測量系統應遠離大功率設備、高頻振蕩器等強干擾源，避免電磁場耦合到測量線路中；其次，可對探頭線纜進行屏蔽處理，使用帶屏蔽層的電纜，并將屏蔽層單端接地（避免形成接地環路），減少外部噪聲的侵入；此外，在測量前需對探頭進行校準，通過探頭自帶的校準工具調整輸入阻抗和增益，確保探頭與被測電路的阻抗匹配，減少信號反射。

（四）選擇專用測量工具，提升系統抗干擾能力

在高頻、高速信號測量場景中，普通差分探頭可能難以滿足需求，此時需選用專為高頻應用設計的低電感差分探頭。這類探頭通常采用一體化的探頭結構，內置低電感的輸入電路和阻尼網絡，能夠有效抑制寄生電感的影響；部分高端探頭還具備自動補償功能，可根據測量線路的參數實時調整電路特性，動態抑制振蕩。此外，搭配高帶寬、高采樣率的示波器，能夠更清晰地捕捉振蕩信號的細節，為后續的干擾分析和抑制提供數據支持。

四、總結與展望

測量線路寄生電感引發的寄生振蕩是差分探頭測量中常見的干擾問題，其本質是 RLC 電路的諧振效應與信號傳輸過程中能量積累的結果。通過優化線路設計減少寄生電感、匹配電路參數破壞振蕩條件、改善環境降低外部干擾，以及選用專用測量工具，能夠有效抑制振蕩，提升測量精度。

隨著電子電路向高頻化、高速化、小型化發展，測量線路的寄生參數對測量結果的影響將更加顯著，未來需進一步研發低電感、高穩定性的測量組件，如新型低電感電纜、集成化探頭模塊等；同時，結合數字化技術，開發基于 AI 的干擾識別與自適應補償算法，實現對寄生振蕩的實時監測與動態抑制，為高精度電子測量提供更可靠的技術支撐。
