羅氏線圈開口處靠近電流易受干擾：原因、影響與抗干擾對策?

在電力系統、工業控制及電子測量領域，羅氏線圈（Rogowski Coil）憑借非接觸式測量、寬量程、無磁飽和等優勢，成為交流電流與脈沖電流測量的重要工具。然而，其 “開口式” 結構在靠近電流時卻容易受到干擾，導致測量精度下降甚至數據失真，給工程實踐帶來挑戰。本文將從羅氏線圈的工作原理切入，深入解析開口處抗干擾能力弱的根源、干擾造成的實際影響，并提供針對性的抗干擾解決方案。

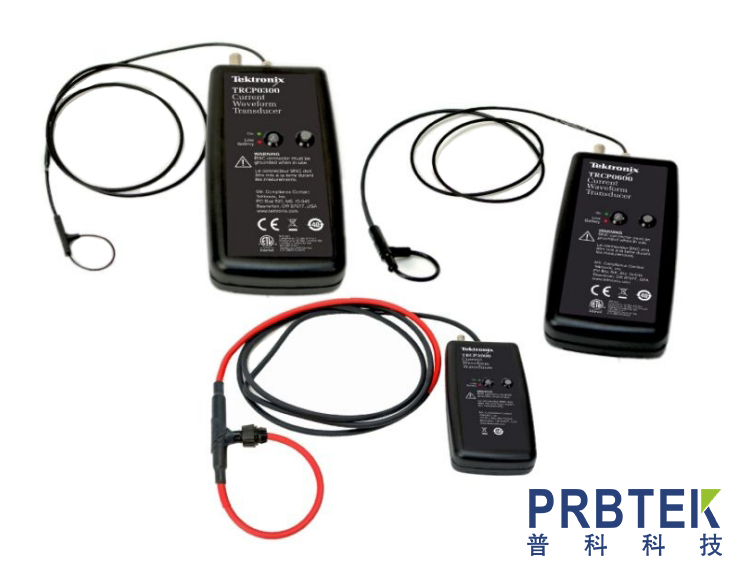

一、羅氏線圈的工作原理與開口設計的必要性

要理解開口處的干擾問題，首先需明確羅氏線圈的核心工作邏輯。羅氏線圈本質是一種空心環形線圈，基于電磁感應原理實現電流測量：當被測電流通過線圈中心的導體時，會在周圍產生交變磁場，磁場穿過線圈的環形面積，使線圈兩端感應出與電流變化率成正比的電壓信號；通過對該電壓信號積分，即可還原出被測電流的波形與幅值。

傳統的閉口式羅氏線圈雖抗干擾能力較強，但存在明顯局限性 ——無法在不斷電的情況下套入或取出被測導體，這在高壓電力系統、工業設備在線監測等場景中極不便利。為解決這一痛點，工程師設計出開口式羅氏線圈：將環形線圈從直徑方向拆分，分為兩個半環結構，使用時通過卡扣或螺栓拼接成完整圓環，套在被測導體外；需要拆卸時，只需打開拼接處即可。這種設計極大提升了操作靈活性，成為工業現場的主流選擇，但也為干擾問題埋下了隱患。

二、開口處靠近電流易受干擾的核心原因

當開口式羅氏線圈靠近被測電流（或周圍存在其他干擾電流）時，開口處的抗干擾能力遠弱于閉口部分，主要源于以下三方面的 “結構缺陷” 與 “電磁特性矛盾”：

1. 磁路不連續：干擾磁場易 “侵入”

閉口式羅氏線圈的環形磁路（空氣介質）是完整的，被測電流產生的磁場能均勻穿過線圈，且外部干擾磁場因 “環形屏蔽效應” 難以進入。而開口式線圈的拼接處存在微小間隙（即使拼接緊密，也無法完全消除機械誤差帶來的縫隙），導致磁路不連續。此時，若線圈靠近被測電流，或周圍存在其他交變電流（如鄰近電纜的電流、設備的漏電流），這些電流產生的干擾磁場會通過開口間隙 “滲入” 線圈內部，打破原有的磁場分布平衡。

例如，在高壓開關柜中，若羅氏線圈開口處靠近相鄰的母線排（載有大電流），母線排產生的干擾磁場會通過開口間隙穿過線圈，與被測電流的磁場疊加，導致線圈感應的電壓信號中混入額外成分，直接影響測量精度。

2. 分布參數突變：信號傳輸易受干擾

羅氏線圈的輸出信號依賴線圈的電感、電容等分布參數穩定傳輸。閉口式線圈的環形結構對稱，分布電感和分布電容沿線圈均勻分布，信號傳輸路徑穩定；而開口處的拼接設計會導致分布參數突變：拼接處的金屬觸點（如卡扣、螺栓）會引入額外的接觸電阻與寄生電容，線圈的電感分布也會因結構拆分出現局部不均衡。

當線圈靠近電流時，被測電流的高頻分量（或干擾電流的高頻成分）會與這些突變的分布參數發生耦合，產生寄生振蕩或信號反射。例如，測量脈沖電流（如電力電子設備的開關電流）時，開口處的寄生電容會對高頻脈沖信號產生 “吸收” 或 “反射”，導致輸出電壓的脈沖前沿變緩、幅值衰減，甚至出現雜波尖峰。

3. 屏蔽結構斷裂：外部干擾易 “穿透”

為降低外部電磁干擾，羅氏線圈通常會在外部包裹金屬屏蔽層（如銅網、鋁箔），利用 “法拉第籠效應” 阻擋外部干擾信號。閉口式線圈的屏蔽層是完整的環形，能全方位包裹線圈；而開口式線圈的屏蔽層需隨線圈拆分，在拼接處形成屏蔽斷裂帶—— 即使在拼接處增加屏蔽觸點，也難以實現與閉口結構同等的屏蔽效果。

當線圈靠近電流時，周圍環境中的電磁干擾（如變頻器的諧波干擾、無線通信信號的電磁輻射）會通過屏蔽斷裂帶 “穿透” 到線圈內部，與感應信號疊加。例如，在工業車間中，若羅氏線圈開口處靠近運行中的變頻器，變頻器產生的高頻諧波干擾會通過開口屏蔽間隙進入線圈，導致測量的電流波形出現 “毛刺” 或 “畸變”，無法準確反映實際電流狀態。

三、開口處干擾對測量的實際影響

開口處的干擾并非 “微小誤差”，在特定場景下可能導致嚴重的測量問題，甚至影響設備運行與系統安全，主要體現在以下三方面：

1. 測量精度下降：數據偏離真實值

干擾磁場與被測磁場的疊加，會使線圈感應的電壓信號幅值、相位出現偏差。例如，在電力系統的電流監測中，若羅氏線圈開口處受相鄰電流干擾，測量的電流值可能比真實值偏高 10%~20%，導致電能計量不準（多計或少計電量），或繼電保護裝置誤判（如誤觸發過流保護）。

對于精密電子測量（如實驗室中的脈沖電流測試），干擾還會導致相位偏移 —— 原本與電壓同相位的電流信號，因干擾疊加出現相位差，影響功率因數、諧波含量等參數的計算精度。

2. 波形失真嚴重：無法反映電流本質特征

當干擾信號的頻率與被測電流接近時，會導致測量波形出現 “混疊” 或 “畸變”。例如，測量 50Hz 的工頻電流時，若開口處靠近載有 200Hz 諧波電流的電纜，干擾會使工頻電流波形出現 “肩峰” 或 “凹陷”，無法準確判斷是否存在電流過沖、波形畸變等異常情況。

在脈沖電流測量中（如雷擊電流、設備啟動沖擊電流），開口處的干擾會使脈沖波形的上升沿、下降沿變緩，或在脈沖頂部出現 “振蕩”，導致工程師誤判脈沖的峰值、持續時間等關鍵參數，影響設備抗沖擊能力的評估。

3. 系統穩定性受影響：引發連鎖故障

在工業控制系統中，羅氏線圈的測量數據常作為控制信號（如電機調速、變頻器輸出調節）。若開口處干擾導致測量數據失真，會使控制系統發出錯誤指令。例如，電機電流測量值因干擾偏高，控制系統可能誤判電機過載，觸發停機保護，導致生產線中斷；反之，若測量值偏低，系統可能持續輸出大電流，導致電機過熱損壞。

在高壓電力系統中，羅氏線圈用于繼電保護時，干擾可能導致保護裝置 “拒動” 或 “誤動”：拒動會使故障電流持續存在，擴大設備損壞范圍；誤動則會導致正常運行的線路跳閘，影響供電可靠性。

四、開口式羅氏線圈的抗干擾解決方案

針對開口處的干擾問題，需從 “優化結構設計”“規范安裝使用”“增強屏蔽防護” 三個維度入手，結合實際應用場景選擇合適的對策，最大限度降低干擾影響：

1. 優化線圈結構：減少開口處的 “先天缺陷”

縮小開口間隙：采用高精度機械加工工藝，降低兩個半環拼接處的間隙（如控制在 0.1mm 以內），減少干擾磁場的滲入通道；同時，使用彈性導電材料（如鈹銅片）作為拼接觸點，確保磁路與電路的 “雙重連續”，降低分布參數突變。

對稱設計分布參數：在線圈繞制時，使兩個半環的匝數、繞制密度完全對稱，確保分布電感、電容均勻；在開口處的屏蔽層設計中，采用 “重疊屏蔽” 結構（如屏蔽層在拼接處重疊 5~10mm），彌補屏蔽斷裂帶的缺陷。

增加磁芯輔助：對于干擾較強的場景（如大電流環境），可在開口處的間隙中嵌入高磁導率的軟磁材料（如坡莫合金片），增強局部磁屏蔽效果，減少外部磁場的侵入；但需注意軟磁材料的磁導率需與空氣介質匹配，避免因磁路突變引入新的誤差。

2. 規范安裝與使用：避免 “后天操作” 引入干擾

合理選擇安裝位置：安裝時確保羅氏線圈的開口處遠離干擾電流源，如避免靠近相鄰的電纜、母線排、變頻器等；若無法遠離，需使開口方向與干擾電流的磁場方向垂直（如干擾電流產生的磁場沿水平方向，則將開口處垂直放置），減少磁場穿過開口間隙的面積。

保證拼接緊密性：使用時需確保兩個半環完全貼合，通過卡扣或螺栓擰緊，避免因機械松動導致開口間隙增大；定期檢查拼接處的觸點，清除氧化層（如用酒精擦拭觸點），確保接觸良好，降低接觸電阻與寄生電容。

優化信號傳輸路徑：線圈的輸出電纜采用屏蔽雙絞線，并將屏蔽層兩端接地（單端接地易引入地環流干擾，需采用 “雙端懸浮接地” 或 “單點接地”，根據系統接地方式選擇）；電纜長度盡量縮短（避免超過 3 米），減少信號傳輸過程中的干擾耦合。

3. 增強信號處理：從 “后端” 抑制干擾

增加濾波電路：在線圈的輸出端串聯 RC 低通濾波器（或有源濾波器），濾除高頻干擾信號（如針對變頻器諧波，可將截止頻率設置為 1kHz~10kHz）；若測量高頻電流（如脈沖電流），則需采用帶通濾波器，保留被測信號的同時抑制干擾。

采用差分放大：將線圈的輸出信號接入差分放大器，利用差分放大的 “共模抑制比（CMRR）” 優勢，抑制開口處引入的共模干擾（如外部電磁輻射產生的共模信號）；選擇 CMRR 大于 80dB 的放大器，確保對微弱干擾的抑制效果。

數字信號補償：通過軟件算法對測量數據進行 “干擾補償”—— 在無被測電流但有干擾的環境中，先采集開口處的干擾信號作為 “基準干擾值”，再在實際測量時，從總信號中減去基準干擾值，還原真實電流信號。這種方法適用于干擾信號穩定的場景（如固定工業環境）。

五、總結與展望

開口式羅氏線圈的干擾問題，本質是 “靈活性需求” 與 “抗干擾能力” 之間的矛盾 —— 開口設計解決了在線測量的便利性，但也打破了磁路、屏蔽與分布參數的完整性，為干擾提供了 “入口”。在實際應用中，工程師需避免 “一刀切” 的解決方案：在低壓、低干擾場景（如實驗室測試），可通過規范安裝（如縮小開口間隙、遠離干擾源）滿足精度需求；在高壓、強干擾場景（如電力系統、工業變頻器監測），則需結合結構優化（如重疊屏蔽、磁芯輔助）與信號處理（如差分放大、數字補償），構建 “硬件防護 + 軟件補償” 的雙重抗干擾體系。

隨著電力電子技術與智能制造的發展，未來的開口式羅氏線圈將向 “高集成化”“智能化” 方向演進：一方面，通過新材料（如柔性屏蔽材料、高穩定性導電觸點）提升開口處的抗干擾硬件基礎；另一方面，集成傳感器（如溫度傳感器、磁場傳感器）實時監測干擾環境，結合 AI 算法動態調整補償參數，實現 “自適應抗干擾”。這一趨勢將進一步拓展羅氏線圈的應用場景，使其在復雜電磁環境中仍能保持高精度測量性能，為電力系統安全、工業設備可靠運行提供更有力的支撐。
