示波器探頭的正確夾持方法:從基礎操作到精準測量

示波器作為電子測量領域的 “眼睛”，能幫助工程師捕捉電信號的瞬間變化，而探頭則是連接示波器與被測電路的關鍵橋梁。探頭夾持的準確性直接影響測量結果的真實性與可靠性，錯誤的夾持方式可能導致信號失真、測量誤差甚至設備損壞。本文將詳細介紹示波器探頭的夾持方法，從準備工作到具體操作，再到特殊場景的應對，助你掌握規范的探頭使用技巧。

一、夾持前的準備工作：細節決定測量質量

在動手夾持探頭前，做好準備工作是確保測量準確的第一步，這一步驟往往被新手忽略，卻直接影響后續操作的安全性和數據可靠性。

1. 探頭與示波器的匹配檢查

不同型號的示波器探頭有其對應的帶寬、阻抗等參數，必須與示波器的性能相匹配。例如，帶寬 100MHz 的探頭連接到 500MHz 的示波器上，測量高頻信號時會出現明顯衰減；而高阻抗探頭用于低阻抗電路測量，可能引入較大干擾。連接前需確認探頭銘牌上的參數與示波器說明書中的要求一致，必要時通過示波器的校準功能驗證探頭性能。

2. 探頭自身狀態檢查

物理結構檢查：查看探頭的探針是否完好，有無彎曲、磨損或氧化，探針尖端的完整性直接影響與被測點的接觸穩定性；探頭線纜是否有破損、老化，屏蔽層是否脫落，破損的線纜會引入外界電磁干擾，導致信號雜波。

衰減檔位確認：多數探頭具備 1X 和 10X（或更高）衰減檔位，1X 檔位適合測量低頻、小幅度信號，信號衰減小但抗干擾能力弱；10X 檔位則通過衰減信號提高測量帶寬和抗干擾性，適合高頻信號。需根據被測信號的頻率和幅度選擇合適檔位，并在示波器上對應設置衰減比，否則會導致測量數值錯誤（如 10X 檔位未設置，測量值會比實際值小 10 倍）。

3. 被測電路的安全確認

如果測量的是高壓電路（如超過 36V 直流或 25V 交流有效值），必須使用具備高壓測量資質的探頭（通常標注 CAT II 或 CAT III 安全等級），并確保電路已斷電放電，避免探頭夾持時發生觸電或設備擊穿事故。對于正在運行的電路，需確認被測點的電位范圍，避免探頭接地端與被測點之間存在過大電位差，導致短路。

二、基礎夾持方法：探針與接地的規范操作

示波器探頭的夾持核心是 “兩點接觸”—— 探針接觸被測信號點，接地夾連接電路參考地，兩者的正確連接是獲取清晰信號的關鍵。

1. 探針的夾持技巧

探針的作用是拾取被測點的電信號，其接觸方式需根據被測點的形態選擇，確保接觸穩定且不損傷電路。

針對焊點或引腳：對于電路板上的焊點、元器件引腳（如電阻、電容的引腳），可直接將探針尖端垂直或傾斜 45° 輕壓在焊點上，利用探針自身的彈性保持接觸，避免用力過猛導致焊點脫落或元器件損壞。若焊點較小，可更換探頭配備的小直徑探針（如 0.5mm 尖端），或使用探針上的彈簧探針（Pogo Pin），通過彈簧壓力增強接觸穩定性。

針對測試點或焊盤：電路板上設計的圓形測試點或大面積焊盤，是最理想的被測點。可將探針尖端對準測試點中心，輕輕下壓，確保探針與測試點表面緊密接觸，無晃動。若測試點有氧化層，可先用細砂紙輕輕打磨，去除氧化層后再夾持，避免接觸電阻過大導致信號衰減。

針對導線或端子：測量導線中的信號時，可將導線輕輕彎曲，使絕緣層與導體之間形成微小縫隙，將探針尖端插入縫隙接觸導體，避免剝開絕緣層（尤其對細導線而言，剝線可能導致斷線）；對于端子排上的端子，可將探針沿端子的接線方向插入，利用端子的夾持力固定探針。

2. 接地夾的連接規范

接地夾的作用是提供信號參考地，其連接質量直接影響信號的信噪比，錯誤的接地方式會導致信號出現嚴重干擾或失真。

接地位置的選擇：接地夾應連接到被測電路的參考地（如電路板的接地平面、電源負極或信號地），且距離被測點越近越好。距離越遠，接地導線形成的 “環路” 面積越大，越容易接收外界電磁干擾（如 50Hz 工頻干擾），表現為信號上疊加明顯的正弦波雜波。例如，測量電路板上某芯片的輸出信號時，接地夾應連接到該芯片的接地引腳，而非遠處的電源地，可減少環路干擾。

接地夾的連接方式：

對于有接地焊點或接地柱的電路，可直接將接地夾的鱷魚夾夾緊，確保金屬部分緊密接觸，避免松動；

若接地位置空間狹小，可使用探頭配備的 “接地彈簧”（短接地線）替代長接地夾，彈簧的長度通常只有幾厘米，能顯著減小接地環路面積，尤其適合高頻信號測量；

對于沒有明顯接地端的電路（如電池供電的小型設備），可將接地夾連接到設備的金屬外殼（若外殼接地）或電池負極。

三、特殊場景的夾持應對：解決復雜測量難題

在實際測量中，遇到的被測點往往并非理想狀態，如密集的元器件布局、微小的測試點或高頻信號，需要針對性調整夾持方法。

1. 高密度電路板的夾持技巧

在芯片引腳密集的區域（如 QFP 封裝的芯片，引腳間距可能僅 0.5mm），普通探針容易誤觸相鄰引腳導致短路。此時可采用以下方法：

使用 “探針定位座”：將定位座固定在電路板上，通過微調旋鈕控制探針精準對準目標引腳，避免相鄰引腳接觸；

更換 “細尖探針”：選擇尖端直徑 0.1mm 以下的專用探針，配合放大鏡或顯微鏡操作，適合微小焊點的測量；

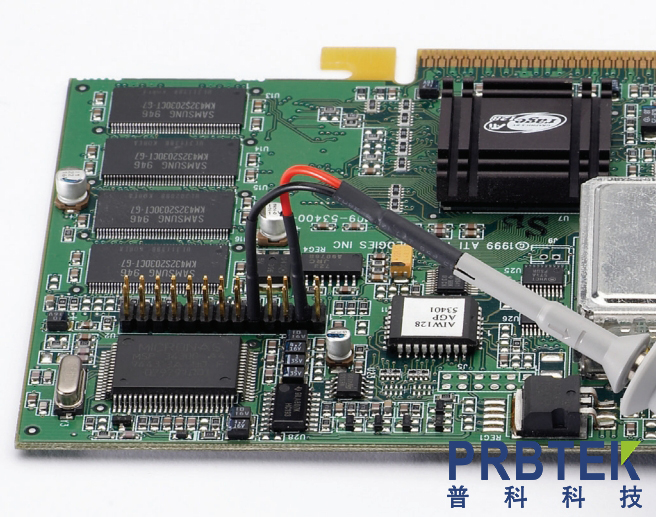

采用 “飛線法”：若被測點難以直接接觸，可焊接一根細導線（如漆包線）到被測點，再將探針夾在導線上，注意導線長度應盡可能短（建議不超過 5cm），避免引入高頻信號的傳輸損耗。

2. 高頻信號的夾持要點

高頻信號（通常指 100MHz 以上）的測量對探頭夾持的要求極高，信號在傳輸過程中的損耗和干擾會被放大。此時需注意：

縮短接地距離：高頻信號測量中，接地導線的長度每增加 1cm，可能導致 100MHz 以上信號的衰減增加 5%~10%，因此必須使用最短的接地方式（如前文提到的接地彈簧），將接地環路面積控制在 1cm2 以內；

避免探針晃動：高頻信號對接觸穩定性極為敏感，輕微的接觸不良會導致信號反射，表現為波形上的 “毛刺”，可使用膠帶將探針固定在電路板上，減少機械振動帶來的影響；

使用有源探頭：對于 GHz 級別的高頻信號，普通無源探頭的性能不足，需使用有源探頭，其探針通常為剛性結構，夾持時需垂直對準被測點，借助探頭自身的固定裝置保持穩定。

3. 低幅度信號的夾持注意

測量微弱信號（如 mV 級別的傳感器輸出信號）時，外界干擾的影響尤為突出，夾持時需重點關注抗干擾措施：

采用屏蔽接地：將探頭的屏蔽層與被測電路的屏蔽殼連接，減少電磁輻射干擾；

避免長導線傳輸：若被測點距離示波器較遠，需使用帶屏蔽層的延長線，且延長線長度不宜超過 1 米，同時確保延長線的阻抗與探頭匹配；

多次測量取平均：微弱信號容易受隨機干擾影響，可通過多次夾持測量，取波形的平均值，減少偶然誤差。

四、夾持后的信號驗證：確保測量有效的關鍵步驟

夾持完成后，不能直接記錄數據，需通過觀察示波器顯示的波形，驗證夾持是否正確，避免因接觸不良或干擾導致錯誤結論。

1. 信號完整性檢查

正常的信號波形應清晰、穩定，無明顯雜波、失真或漂移。若出現以下情況，需重新檢查夾持：

波形存在大量不規則雜波：可能是探針接觸不良或接地環路過大，需重新固定探針，縮短接地線；

波形幅度異常（過大或過?。?/span>：檢查探頭衰減檔位與示波器設置是否一致，或探針是否接觸到了其他信號點；

波形失真（如方波變成圓弧波）：可能是探頭帶寬不足，或探針與被測點之間存在較大電容（如探針接觸到大面積敷銅），需更換高帶寬探頭或調整接觸位置。

2. 重復性驗證

輕微晃動探針或電路板，觀察波形是否穩定。若波形隨晃動明顯變化，說明接觸不穩定，需重新夾持探針，增加接觸壓力或更換接觸方式（如使用彈簧探針）。

結語：細節成就精準測量

示波器探頭的夾持看似簡單，實則蘊含著對信號特性、電路結構和測量原理的深刻理解。從準備階段的參數匹配，到夾持時的探針與接地操作，再到后續的信號驗證，每一個步驟都影響著測量結果的可靠性。掌握規范的夾持方法，不僅能獲取準確的信號波形，更能避免因操作不當導致的設備損壞或人身安全風險。在實際測量中，需根據具體場景靈活調整技巧，讓示波器真正成為洞察電信號的 “精準之眼”。
