利用近場探頭整改 EMI 的經驗分享?

在電子設備的研發與生產過程中，電磁干擾（EMI）問題如同一個隱形的 “攔路虎”，它不僅可能導致設備性能下降，甚至?xí)巩a(chǎn)品無法通過電磁兼容（EMC）認證，錯失市場機會。而近場探頭作為排查 EMI 問題的 “利器”，在干擾源定位和整改過程中發揮著至關重要的作用。本文將結合實際經驗，分享利用近場探頭整改 EMI 的相關技巧與心得。

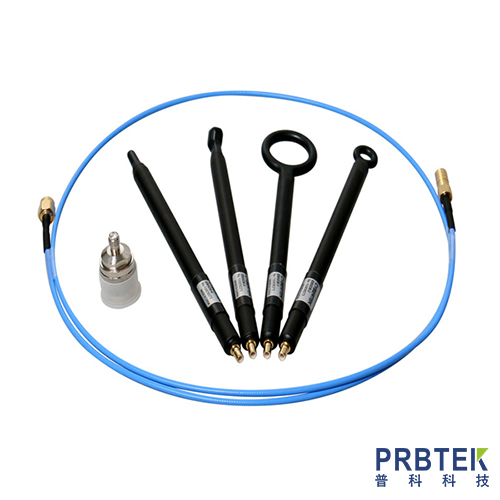

近場探頭的原理與選型

近場探頭是基于電磁感應原理工作的，它能夠捕捉電子設備周圍近場區域的電磁信號。與遠場測試不同，近場測試可以更精準地定位干擾源的具體位置，因為近場的電磁場主要由設備內部的電流和電荷分布決定，受環境影響較小。

在選型方面，需要根據實際測試需求來選擇合適的近場探頭。首先要考慮的是頻率范圍，不同的探頭有其對應的有效頻率區間，例如有些探頭適用于低頻段（如幾十 kHz 到幾 MHz），而有些則適用于高頻段（如幾百 MHz 到幾 GHz）。如果測試的設備可能存在多頻段的干擾，那么選擇寬頻帶的探頭會更加高效。其次，探頭的尺寸也很關鍵，小尺寸的探頭分辨率更高，能夠定位到更細微的干擾源，比如芯片引腳、細小的導線等；而大尺寸的探頭靈敏度相對較高，適合在較大范圍內快速掃描，初步確定干擾源的大致區域。另外，探頭的阻抗匹配也不容忽視，良好的阻抗匹配可以減少信號的反射和損耗，保證測試數據的準確性。

利用近場探頭定位干擾源

在使用近場探頭定位干擾源時，需要遵循一定的步驟和方法，以提高定位的效率和準確性。

首先，進行初步掃描。將探頭連接到頻譜分析儀或 EMI 測試儀上，然后在設備通電工作的狀態下，手持探頭在設備表面緩慢移動，從整體上了解設備的電磁輻射情況，找出輻射較強的大致區域。在這個過程中，要注意保持探頭與設備表面的距離一致，通常建議距離在幾毫米到幾厘米之間，避免距離變化對測試結果產生過大影響。

其次，精準定位。在初步確定的高輻射區域內，使用小尺寸的探頭進行細致掃描。通過觀察頻譜分析儀上的信號強度變化，確定干擾源的具體位置。例如，當探頭靠近某個芯片時，信號強度明顯增強，那么該芯片很可能就是主要的干擾源之一；當探頭沿著導線移動時，信號強度出現波動，說明導線可能存在輻射問題。

EMI 整改策略

根據近場探頭定位出的干擾源，采取相應的整改策略。

對于芯片類干擾源，可以從以下幾個方面入手。一方面，檢查芯片的供電電源是否穩定，電源噪聲過大會導致芯片工作不穩定，產生較強的電磁輻射?？梢栽陔娫匆_處增加濾波電容，如陶瓷電容，以濾除高頻噪聲。另一方面，優化芯片的布局和布線，盡量縮短芯片的引腳長度，減少引線之間的耦合。對于高頻芯片，還可以考慮使用屏蔽罩，將芯片包裹起來，防止電磁信號外泄。

對于導線類干擾源，主要是減少導線的輻射和接收干擾的能力?？梢圆捎闷帘螌?dǎo)線，屏蔽層要良好接地，以起到有效的屏蔽作用。同時，盡量縮短導線的長度，避免導線形成環路，因為環路容易接收和輻射電磁信號。在布線時，要將強電導線和弱電導線分開，避免它們之間的相互干擾。

對于 PCB 板上的干擾源，除了優化布局和布線外，還可以增加接地平面。接地平面可以為高頻信號提供一個低阻抗的回流路徑，減少電磁輻射。同時，在 PCB 板的邊緣和關鍵部位，可以增加濾波電路和屏蔽結構，進一步降低電磁干擾。

實戰案例分享

某公司研發的一款智能手環在進行 EMC 測試時，發現其在 1GHz 左右的頻段存在較強的電磁輻射，無法通過認證。技術人員使用近場探頭對智能手環進行了全面掃描。

初步掃描發現，輻射較強的區域集中在手環的主控芯片和無線通信模塊附近。隨后，使用小尺寸探頭進行精準定位，發現主控芯片的電源引腳處信號強度異常，無線通信模塊的天線引線也存在較強的輻射。

針對主控芯片的電源引腳，技術人員在引腳處增加了一顆 100nF 的陶瓷濾波電容，濾除了高頻電源噪聲。對于無線通信模塊的天線引線，將其更換為屏蔽導線，并將屏蔽層良好接地。經過整改后，再次進行 EMC 測試，智能手環在 1GHz 左右頻段的電磁輻射強度明顯降低，順利通過了認證。

總結

近場探頭在 EMI 整改過程中具有不可替代的作用，通過合理選型、正確使用近場探頭，能夠快速、精準地定位干擾源，為后續的整改工作提供有力的依據。在實際整改過程中，需要結合具體的干擾源類型，采取針對性的整改措施，同時不斷積累經驗，提高 EMI 整改的效率和效果。只有這樣，才能確保電子設備滿足 EMC 要求，提高產品的質量和市場競爭力。
