TKTronix 示波器差分探頭安裝與注意全解析

在電子測量領域，TKTronix 示波器差分探頭以其高精度、高可靠性而備受青睞。正確安裝差分探頭并遵循注意事項，是確保示波器準確測量、保障設備與人身安全的關鍵。下面，將詳細介紹 TKTronix 示波器差分探頭的安裝方法與注意事項。

安裝方法

連接到主機儀器

1. 插入探頭：將 TKTronix 示波器差分探頭小心地推入 TekConnect 或 TekVPI 插座（具體取決于探頭型號與示波器接口類型）。當探頭完全嚙合時，會聽到清晰的咔嗒聲，此時探頭已卡入到位。例如，對于 TDP 系列探頭連接到具有 TekVPI 接口的示波器時，這一操作要確保力度適中且方向正確 。

2. 斷開連接：若要斷開探頭，應先按下閉鎖釋放按鈕，然后再平穩地將探頭從儀器中拉出。切不可強行拉扯，以免損壞探頭或示波器接口。

連接附件到探頭本體

1. 調整探頭本體方向：將探頭本體調整至 A 和 B 輸入端朝上的狀態。不同型號探頭的 A、B 輸入端標識方式可能略有差異，但一般都會有明顯標記，如顏色區分或字符標識。

2. 對準并連接端部電纜導線：將帶有紅條（或其他特定標識，依探頭型號而定）的端部電纜導線準確對準 A 輸入端。以 P7506 低壓差分探頭為例，其端部電纜導線與探頭本體連接時，這種標識能有效防止接錯。

3. 插入電纜：用手穩穩抓住電纜連接器，將電纜緩緩?fù)迫胩筋^本體，直到感覺到明顯的咔嗒聲，并且電纜外殼與探頭本體的邊沿平齊，這表明電纜已完全插入。

4. 拆卸端部電纜：若要取下端部電纜，直接從探頭本體拔掉即可，但同樣要注意避免過度用力造成損壞。

探頭與示波器及被測電路的連接

1. 連接探頭與示波器通道：將探頭連接到示波器的任一通道（1 - 4），確保連接緊密。不同型號示波器通道標識清晰，連接時要依據實際測量需求選擇合適通道。

2. 設置示波器顯示通道：在示波器操作界面中，設置使其顯示已連接探頭的對應通道。操作方法因示波器型號而異，但通?？稍诓藛沃姓业?“通道選擇” 或類似選項進行設置 。

3. 連接校準相關部件（部分探頭需要）：如對于一些需要校準的探頭，要將 SMA 電纜從示波器上的 Probe Compensation（探頭補償）或 FAST EDGE（快速邊沿）輸出連接器，連接到 TriMode 直流校準板上的 SMA 連接器。同時，將 TriMode 直流校準板上的兩個輸出開關設為 FAST RISE（快速上升）位置。此步驟旨在確保探頭測量的準確性，不同校準板操作細節可能不同，需嚴格按照說明書執行。

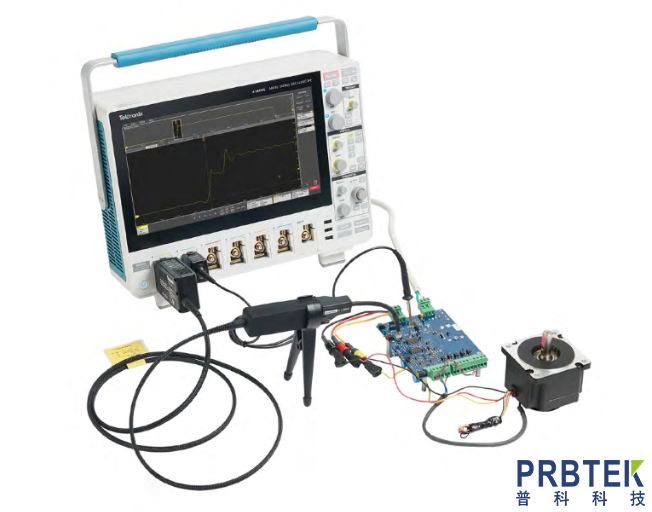

4. 連接探頭與被測電路：將探頭連接到插換電纜上（注意連接器極性正確），然后連接到被測電路。在連接過程中，要確保探頭的正負極與被測信號的差分對準確對應，例如測量 IC 引腳的差分信號時，紅色表筆接正端，黑色表筆接負端。

注意事項

電氣安全

1. 最大輸入電壓限制：每個探頭都有其最大輸入電壓限制，這是指每一個輸入能承受而不損壞探頭輸入電路的最大對地電壓。例如，P6246 和 P6247 差分探頭，為避免損壞輸入，每個輸入和地之間的電壓不能超過 +25V（DC + 峰值 AC）。在測量前，務必明確被測電路電壓范圍是否在探頭允許范圍內。

2. 共模信號范圍：共模信號范圍是指在不使探頭輸入電路飽和的情況下，相對于地，可以施加到每個輸入端的最大電壓。若共模電壓超過該范圍，即便差模規范滿足，也可能產生錯誤的輸出波形。為驗證共模信號是否符合規格，可將探頭設置為 ÷10，臨時將一個探頭輸入端接地，并將另一個探頭輸入端連接到差分信號，然后重復該過程測試差分信號的另一個輸出。

3. 差模信號范圍：差模信號范圍是（ + ）和（ - ）輸入之間的最大電壓差，探頭在不使信號失真的情況下所能接受的范圍。過大的電壓差導致的失真會使測量無效。在測量大電壓差信號時，要注意選擇合適的探頭并確認其差模信號范圍是否滿足要求。

探頭衰減設置

差分探頭一般有多個衰減設置，如 ÷1 和 ÷10?！? 設置適用于低幅度信號，能提供最佳的信噪比性能；÷10 設置則將差模信號范圍增加 10 倍。在測量時，需根據被測信號幅度大小合理選擇衰減設置，同時要在測量中考慮該衰減對測量結果的影響。例如，若設置為 ÷10 衰減，測量值需乘以 10 才是實際信號值。

接地問題

1. 接地參考點選擇：為避免損壞被測電路，僅將探頭接地（普通）連接到接地參考點。無論是否連接接地（公共），都可進行差分測量，但在實際操作中，合理的接地能有效減少干擾。例如在測量開關電源的差分信號時，將探頭接地夾連接到電源的接地端，可降低共模噪聲干擾。

2. 接地對高頻性能影響：添加探頭接地引線通常不會改善測量的高頻性能，對于頻率較低的信號，每個輸入端的輸入阻抗（如 100kΩ 或 200kΩ，依探頭型號而定）足夠大，可防止輸入端對信號源造成過大負載。

探頭操作與維護

1. 避免物理損壞：在連接或斷開探頭時，要輕拿輕放，避免過度彎曲或扭曲探頭線纜，以免損壞內部電路或結構。在日常使用中，也要防止探頭受到碰撞或摔落。

2. 清潔保養：定期使用柔軟的布或棉簽蘸取少量無水酒精清潔探頭表面和接口處，去除灰塵和污垢，保持探頭的清潔和良好接觸。但要注意避免酒精進入探頭內部。

3. 校準維護：為保持探頭的測量精度，建議定期將探頭送至專業機構進行校準。不同類型探頭校準周期不同，如一些高壓差分探頭可能要求每年校準一次，而低壓差分探頭校準周期可適當延長。

通過正確掌握 TKTronix 示波器差分探頭的安裝方法，并嚴格遵循上述注意事項，能夠充分發揮探頭的性能優勢，確保測量結果的準確性與可靠性，同時延長探頭的使用壽命，保障測量工作的順利進行。
