精準測量羅氏線圈延時的三大方法

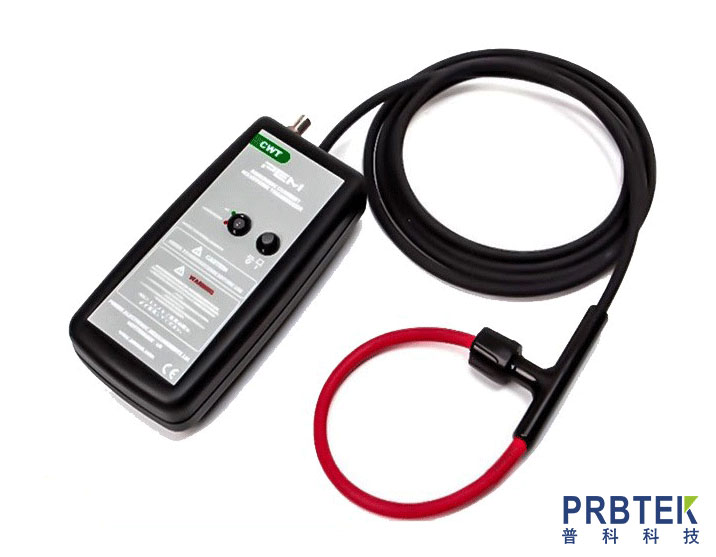

　　羅氏線圈(Rogowski Coil)是一種用于測量交流電流的非接觸式傳感器，其工作原理基于法拉第電磁感應定律。由于羅氏線圈的輸出信號是電流變化率(di/dt)的函數，因此在實際應用中，延時(即信號傳輸?shù)臅r(shí)間延遲)是一個重要的性能指標。以下是測量羅氏線圈延時的詳細方法：

　　一、羅氏線圈延時的主要來源

　　1.線圈本身的響應時間

　　羅氏線圈的響應時間主要取決于其電感(L)和分布電容(C)，通常表現為一個低通濾波器的特性。

　　2.積分器的延時

　　羅氏線圈的輸出信號需要通過積分器轉換為電流信號。積分器的電路設計和元件參數(如運算放大器的帶寬和電容值)會影響延時。

　　3.信號傳輸路徑的延時

　　信號在傳輸過程中可能受到電纜長度、連接器阻抗等因素的影響，導致額外的延時。

　　二、測量羅氏線圈延時的方法

　　1.使用脈沖電流源和示波器

　　步驟：

　　(1).使用脈沖電流源生成一個快速上升的電流信號(如階躍信號)。

　　(2).將羅氏線圈放置在脈沖電流源的附近，確保其能夠準確感應電流變化。

　　(3).使用示波器同時測量脈沖電流源的輸出信號和羅氏線圈的輸出信號。

　　(4).比較兩個信號的時間差，即為羅氏線圈的延時。

　　注意事項：

　　脈沖電流源的上升時間應遠小于羅氏線圈的預期延時。

　　示波器的帶寬應足夠高，以準確捕捉信號的快速變化。

　　2.使用正弦波信號和相位測量

　　步驟：

　　(1).使用正弦波電流源生成一個固定頻率的交流電流信號。

　　(2).將羅氏線圈放置在電流源的附近，測量其輸出信號。

　　(3).使用示波器或相位計測量正弦波電流源信號和羅氏線圈輸出信號之間的相位差。

　　(4).根據相位差和信號頻率計算延時：

　　注意事項：

　　正弦波信號的頻率應覆蓋羅氏線圈的工作頻率范圍。

　　相位測量需要高精度的儀器，以減少誤差。

　　3.使用網絡分析儀

　　步驟：

　　(1).將羅氏線圈連接到網絡分析儀的端口。

　　(2).使用網絡分析儀測量羅氏線圈的頻率響應特性(如S參數)。

　　(3).通過頻率響應曲線分析延時，特別是相位隨頻率變化的斜率。

　　(4).延時可以通過以下公式計算：

　　其中

　　注意事項：

　　網絡分析儀的校準必須準確，以確保測量結果的可靠性。

　　測量頻率范圍應覆蓋羅氏線圈的工作頻率。

　　三、減小羅氏線圈延時的措施

　　1.優化線圈設計

　　減少線圈的電感和分布電容，以提高響應速度。

　　使用高頻特性更好的材料，如低損耗的絕緣材料。

　　2.改進積分器設計

　　選擇高帶寬的運算放大器和低容值的積分電容。

　　使用主動積分器代替被動積分器，以提高響應速度。

　　3.縮短信號傳輸路徑

　　使用短而高質量的電纜，減少信號傳輸中的延時。

　　優化連接器的設計，確保阻抗匹配。

　　四、總結

　　測量羅氏線圈的延時是評估其性能的重要步驟。通過脈沖電流源和示波器、正弦波信號和相位測量，或網絡分析儀等方法，可以準確測量延時。在實際應用中，優化線圈設計、改進積分器電路和縮短信號傳輸路徑是減小延時的有效手段。希望本文的分析和方法能夠幫助讀者更好地理解和解決羅氏線圈延時的問題。
