射頻測試線纜的工作原理：從信號傳輸?shù)綋p耗控制

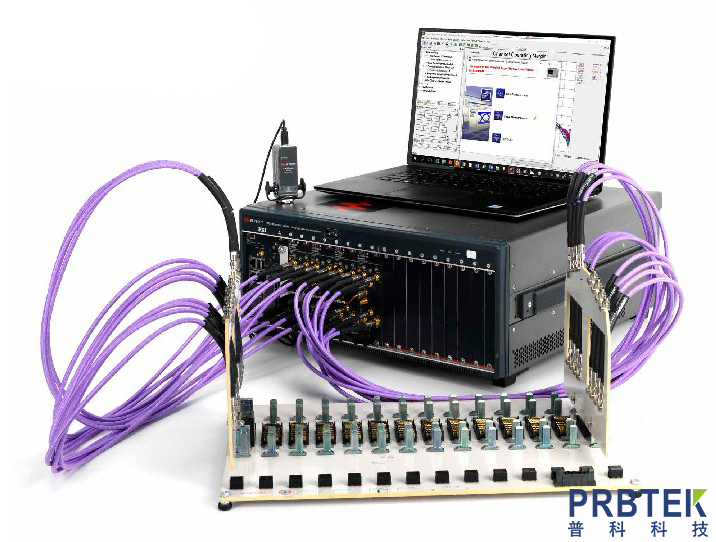

　　射頻測試線纜是射頻(RF)測試和測量中不可或缺的組件，廣泛應用于通信、雷達、衛星、醫療設備等領域。其核心功能是高效、穩定地傳輸射頻信號，同時盡可能減少信號損耗和失真。本文將深入探討射頻測試線纜的工作原理，從信號傳輸?shù)綋p耗控制，幫助讀者更好地理解其技術細節。

　　一、射頻測試線纜的基本結構

　　射頻測試線纜通常由以下幾個部分組成：

　　1.內導體(Inner Conductor)

　　內導體是信號傳輸?shù)暮诵牟糠?，通常由高?dǎo)電率的材料(如銅或銀)制成。其直徑和材料的選擇直接影響線纜的阻抗和信號傳輸效率。

　　2.絕緣層(Dielectric Layer)

　　絕緣層包裹在內導體外部，用于隔離內導體和外導體。常見的絕緣材料包括聚乙烯(PE)、聚四氟乙烯(PTFE)等。絕緣層的介電常數和厚度會影響線纜的阻抗和信號傳播速度。

　　3.外導體(Outer Conductor)

　　外導體通常由編織銅線或鋁箔制成，起到屏蔽作用，防止外部電磁干擾(EMI)影響信號傳輸。外導體的質量和覆蓋率直接影響線纜的屏蔽性能。

　　4.護套(Jacket)

　　護套是線纜的最外層，用于保護內部結構免受物理損傷和環境侵蝕。護套材料通常為PVC、聚氨酯(PU)等，具有良好的耐磨性和耐化學性。

　　二、信號傳輸原理

　　射頻信號在測試線纜中的傳輸主要依賴于電磁波的傳播。以下是信號傳輸?shù)年P(guān)鍵原理：

　　1.阻抗匹配

　　射頻測試線纜的典型阻抗為50歐姆或75歐姆。阻抗匹配是確保信號高效傳輸?shù)年P(guān)鍵。如果線纜與連接設備的阻抗不匹配，會導致信號反射，從而降低傳輸效率。

　　2.電磁波傳播

　　射頻信號以電磁波的形式在線纜中傳播。內導體和外導體之間形成的電場和磁場共同作用，實現信號的傳輸。

　　3.傳播速度

　　信號的傳播速度取決于絕緣層的介電常數。傳播速度通常以光速的百分比表示，例如PTFE絕緣層的傳播速度約為光速的69%。

　　三、信號損耗的來源與控制

　　在射頻信號傳輸過程中，信號損耗是不可避免的。以下是主要的損耗來源及其控制方法：

　　1.導體損耗(Conductor Loss)

　　導體損耗主要由內導體和外導體的電阻引起。高頻信號在導體表面產生“趨膚效應”，導致電流集中在導體表面，增加電阻。

　　控制方法：使用高導電率材料(如銀)或增加導體直徑。

　　2.介質損耗(Dielectric Loss)

　　介質損耗由絕緣層的介電損耗引起。高頻信號會使絕緣材料中的分子發生極化，消耗能量。

　　控制方法：選擇低介電常數和低損耗因子的絕緣材料，如PTFE。

　　3.輻射損耗(Radiation Loss)

　　輻射損耗由外導體屏蔽不完善引起，導致信號能量泄漏到外部環境中。

　　控制方法：提高外導體的覆蓋率和使用多層屏蔽結構。

　　4.反射損耗(Reflection Loss)

　　反射損耗由阻抗不匹配引起，導致信號反射。

　　控制方法：確保線纜與連接設備的阻抗匹配，并使用高質量的連接器。

　　四、射頻測試線纜的性能指標

　　1.頻率范圍(Frequency Range)

　　射頻測試線纜的頻率范圍決定了其適用的應用場景。高頻線纜通常采用低損耗材料。

　　2.插入損耗(Insertion Loss)

　　插入損耗表示信號在線纜中傳輸時的能量損失，通常以dB/m為單位。

　　3.駐波比(VSWR)

　　駐波比反映了阻抗匹配的程度，VSWR越接近1，匹配越好。

　　4.屏蔽效能(Shielding Effectiveness)

　　屏蔽效能表示線纜對外部干擾的抑制能力，通常以dB為單位。

　　五、應用場景與選型建議

　　1.通信設備測試

　　選擇低損耗、高屏蔽效能的線纜，確保測試結果的準確性。

　　2.高頻測量

　　高頻測量需要寬頻帶、低插入損耗的線纜，如PTFE絕緣的線纜。

　　3.惡劣環境

　　在高溫、高濕或化學腐蝕環境中，選擇耐候性強的護套材料。

　　六、總結

　　射頻測試線纜的工作原理涉及信號傳輸、阻抗匹配和損耗控制等多個方面。通過優化材料選擇、結構設計和制造工藝，可以有效提高線纜的性能，滿足不同應用場景的需求。在實際使用中，用戶應根據具體需求選擇合適的線纜，并注意安裝和維護，以延長線纜的使用壽命并確保測試結果的準確性。
