網分射頻測試線纜常見故障排查與修復指南

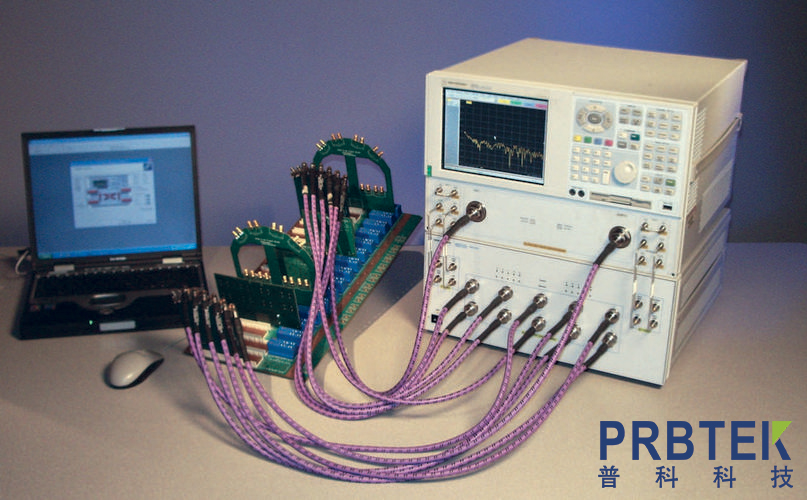

　　射頻測試線纜是網絡分析儀(網分)系統中不可或缺的組成部分，其性能直接影響到測試結果的準確性。然而，由于頻繁使用、環境因素或不當操作，射頻測試線纜可能會出現各種故障。本文將詳細介紹射頻測試線纜的常見故障、排查方法以及修復指南，幫助用戶快速定位問題并恢復線纜的正常使用。

　　一、常見故障類型

　　1.信號衰減過大

　　表現：測試結果顯示信號衰減明顯高于預期，或者在不同頻率下衰減不一致。

　　原因：線纜內部導體受損、連接器松動或氧化、線纜彎曲過度導致阻抗不匹配。

　　2.信號反射過大

　　表現：測試結果顯示反射系數(如S11)異常高，表明信號反射嚴重。

　　原因：連接器接觸不良、線纜端面污染或損壞、線纜阻抗不匹配。

　　3.線纜斷裂

　　表現：完全無信號傳輸，或信號時有時無。

　　原因：線纜受到外力拉扯、過度彎曲或老化斷裂。

　　4.連接器損壞

　　表現：連接器無法牢固連接，或連接后信號不穩定。

　　原因：連接器螺紋損壞、插針彎曲或斷裂、連接器內部接觸不良。

　　5.線纜屏蔽失效

　　表現：測試結果受到外界電磁干擾，信號噪聲明顯增加。

　　原因：線纜屏蔽層破損、連接器屏蔽不良。

　　二、故障排查方法

　　1.目視檢查

　　步驟：檢查線纜外觀是否有明顯損傷，如外皮破損、連接器變形或污染。

　　工具：放大鏡、清潔布。

　　注意事項：確保在斷電狀態下進行檢查，避免觸電風險。

　　2.連接器檢查

　　步驟：檢查連接器是否牢固，螺紋是否完好，插針是否彎曲或斷裂。

　　工具：螺絲刀、鑷子。

　　注意事項：使用適當?shù)墓ぞ?，避免進一步損壞連接器。

　　3.信號測試

　　步驟：使用網絡分析儀對線纜進行S參數測試，檢查信號衰減和反射情況。

　　工具：網絡分析儀、校準件。

　　注意事項：確保測試環境無強電磁干擾，測試前進行校準。

　　4.屏蔽層檢查

　　步驟：使用萬用表檢查線纜屏蔽層的導通性，確保屏蔽層無斷裂。

　　工具：萬用表。

　　注意事項：測試時確保線纜兩端斷開連接，避免誤測。

　　三、故障修復指南

　　1.信號衰減過大

　　修復方法：更換受損線纜或重新焊接連接器，確保連接器接觸良好。

　　工具：焊接工具、清潔劑。

　　注意事項：焊接時注意溫度控制，避免損壞線纜內部導體。

　　2.信號反射過大

　　修復方法：清潔連接器端面，使用專用清潔劑去除污垢;如端面損壞，更換連接器。

　　工具：清潔劑、專用清潔布。

　　注意事項：避免使用腐蝕性清潔劑，防止進一步損壞連接器。

　　3.線纜斷裂

　　修復方法：更換整條線纜，避免使用拼接修復，以免影響信號傳輸質量。

　　工具：新線纜。

　　注意事項：選擇與原線纜相同規格的產品，確保阻抗匹配。

　　4.連接器損壞

　　修復方法：更換損壞的連接器，確保新連接器與原線纜匹配。

　　工具：新連接器、壓接工具。

　　注意事項：更換時注意連接器的安裝方向，避免反接。

　　5.線纜屏蔽失效

　　修復方法：更換屏蔽層破損的線纜，或重新安裝屏蔽層。

　　工具：新線纜、屏蔽膠帶。

　　注意事項：確保屏蔽層與連接器良好接觸，避免屏蔽失效。

　　四、預防措施

　　1.定期檢查：定期對線纜進行外觀檢查和信號測試，及時發現潛在問題。

　　2.正確使用：避免過度彎曲或拉扯線纜，使用后妥善存放。

　　3.環境控制：保持測試環境清潔，避免線纜暴露在高溫、潮濕或腐蝕性環境中。

　　4.使用高質量產品：選擇知名品牌的射頻測試線纜和連接器，確保產品質量和性能。

　　五、總結

　　射頻測試線纜的故障排查與修復需要細致的檢查和專業的工具。通過定期維護和正確使用，可以有效延長線纜的使用壽命，確保測試結果的準確性。對于無法修復的線纜，應及時更換，避免影響整體測試系統的性能。
