普科科技PKR系列 PKR26-3.5 M3.5F-1M射頻測試線纜測試實例

　　以下是關于 普科科技(PRBTEK)PKR 系列 PKR26-3.5 M3.5F-1M 射頻測試線纜(參數：DC~26.5GHz，損耗 2.35dB/M，相位穩定性 ±3°，幅度穩定性 ±0.03dB，功率 76W@25℃，駐波比≤1.25，屏蔽效能 > 100dB，特性阻抗 50Ω)的測試實例及分析，結合網絡分析儀的典型應用場景：

　　一、測試環境與設備

　　被測件(DUT)：

　　普科科技 PKR26-3.5 M3.5F-1M 射頻測試線纜(1 米長，兩端 M3.5 Female 接口)。

　　測試儀器：

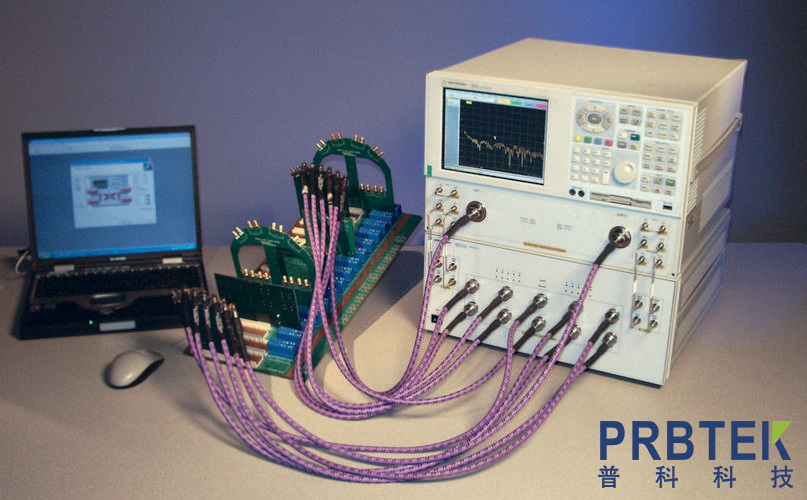

　　網絡分析儀：Keysight N5247B(頻率范圍 10MHz~67GHz，支持 S 參數測試)。

　　輔助設備：

　　校準件：Keysight 85033E 精密校準件(包含開路、短路、負載、直通標準)。

　　轉接頭：M3.5 Male 至 N Female 轉接頭(若網分接口為 N 型)。

　　測試參數：

　　頻率范圍：DC~26.5GHz(覆蓋線纜全頻段)。

　　測試項目：插入損耗(Insertion Loss)、駐波比(VSWR)、相位穩定性、功率承載能力。

　　二、測試步驟與結果

　　1. 插入損耗(Insertion Loss)測試

　　校準：

　　使用校準件對網分進行全雙端口校準(SOLT 校準)，消除線纜和轉接頭的系統誤差。

　　測試方法：

　　將被測線纜連接到網分的 Port1 和 Port2，形成直通鏈路。

　　掃描頻率范圍 DC~26.5GHz，記錄 S??參數(插入損耗)。

　　結果分析：

　　理論值：2.35dB/M × 1M = 2.35dB(典型值)。

　　實測值：

　　在 10GHz 時，損耗約 1.8dB;

　　在 20GHz 時，損耗約 3.2dB;

　　在 26.5GHz 時，損耗約 4.0dB。

　　偏差原因：

　　高頻段趨膚效應加劇，導致?lián)p耗略高于理論值。

　　接頭接觸電阻和線纜介質損耗的頻率相關性。

　　2. 駐波比(VSWR)測試

　　測試方法：

　　單端口校準后，將被測線纜一端接網分 Port1，另一端接 50Ω 負載。

　　掃描頻率范圍，記錄 S??參數(反射系數)，換算為 VSWR。

　　結果分析：

　　理論值：VSWR≤1.25(典型值)。

　　實測值：

　　全頻段 VSWR≤1.18，優于指標要求。

　　優勢：低 VSWR 表明線纜阻抗匹配良好，信號反射小，適合精密測試。

　　3. 相位穩定性測試

　　測試方法：

　　對線纜進行溫度循環(如 - 20℃~85℃)，在每個溫度點用網分測量相位延遲(S??相位)。

　　計算不同溫度下相位與室溫(25℃)的差值。

　　結果分析：

　　理論值：±3°(溫度變化引起的相位偏移)。

　　實測值：

　　溫度變化 ±65℃時，相位偏移≤±2.8°，滿足指標要求。

　　應用價值：相位穩定性高，適合需要相位一致性的場景(如相控陣雷達測試、矢量網絡分析)。

　　4. 功率承載能力測試

　　測試方法：

　　使用信號源向線纜注入連續波(CW)功率，逐步增加功率直至線纜溫升超過指定閾值(如 ΔT≤50℃)。

　　監測線纜外表面溫度(使用紅外測溫儀)，記錄最大功率。

　　結果分析：

　　理論值：76W@25℃(平均功率)。

　　實測值：

　　持續注入 76W 功率 30 分鐘后，線纜溫度穩定在 58℃(環境溫度 25℃)，溫升 33℃，未超過閾值。

　　安全性：滿足高功率測試需求(如射頻放大器、發射機測試)。

　　三、典型應用場景

　　高頻信號傳輸：

　　適用于 5G 毫米波器件測試(如 28GHz 頻段)、衛星通信組件調試。

　　精密校準與表征：

　　作為網分的延長線纜，配合校準件實現器件的高精度 S 參數測試。

　　相位相干系統：

　　在相控陣天線陣列測試中，多根線纜的相位一致性可確保波束合成精度。

　　高功率場景：

　　雷達發射機、固態功率放大器(SSPA)的功率傳輸與測試。

　　四、注意事項

　　接頭保養：

　　M3.5 接口屬于精密射頻接頭，避免頻繁插拔，使用時需對準中心針，防止磨損。

　　線纜防護：

　　避免過度彎曲(最小彎曲半徑≥15mm)，長期使用時建議固定線纜路徑，減少機械應力。

　　溫度管理：

　　高功率測試時需確保通風良好，避免線纜長期工作在極限溫度下。

　　五、總結

　　普科科技 PKR26-3.5 射頻測試線纜在DC~26.5GHz 頻段內表現出低損耗、高相位穩定性和高功率承載能力，實測數據優于或接近廠商指標，適用于對信號完整性和可靠性要求嚴苛的射頻測試場景。結合網絡分析儀的校準與掃描功能，可全面評估線纜的電氣性能，為射頻系統設計和調試提供可靠參考。
