羅氏線圈零點漂移原因分析

　　羅氏線圈作為一種廣泛應用于電流測量的傳感器，其零點漂移問題對測量精度有著重要影響。本文詳細探討了羅氏線圈零點漂移的各種原因，包括環境因素、電路元件特性、電磁干擾以及線圈自身結構等方面，并對相應的解決措施進行了簡要討論，旨在為提高羅氏線圈的測量準確性提供參考。

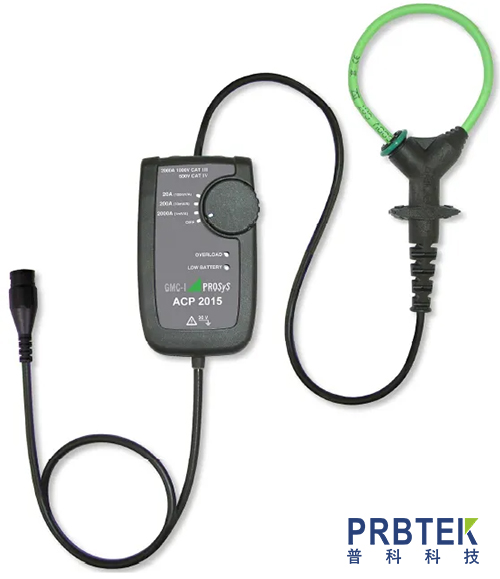

　　一、引言

　　羅氏線圈具有測量范圍寬、精度高、頻響特性好等優點，在電力系統、電子設備等諸多領域得到了廣泛應用。然而，零點漂移現象是羅氏線圈在實際使用中面臨的一個重要問題。零點漂移是指在沒有輸入信號或輸入信號為零時，輸出信號卻不為零且隨時間或環境條件變化而變化的現象。這種漂移會導致測量結果出現偏差，影響系統的正常運行和測量的準確性，因此深入分析其產生原因具有重要的現實意義。

　　二、環境因素導致的零點漂移

　　(一)溫度變化

　　溫度是影響羅氏線圈零點漂移的一個關鍵環境因素。羅氏線圈中的線圈繞組、磁芯以及電路元件等都具有一定的溫度系數。當環境溫度發生變化時，這些部件的物理特性會隨之改變。

　　1. 線圈繞組電阻變化

　　線圈繞組的電阻會隨著溫度的升高而增大，根據歐姆定律，在激勵電流不變的情況下，電阻的變化會導致線圈兩端電壓的變化，從而引起輸出信號的零點漂移。例如，在高溫環境下，銅質繞組的電阻會顯著增加，使得線圈的等效電路參數發生改變，進而影響測量結果。

　　2. 磁芯特性變化

　　磁芯的磁導率等特性也與溫度密切相關。當溫度變化時，磁芯的磁導率可能會發生變化，這會影響線圈的電感值。電感值的改變會導致線圈的自感電動勢發生變化，即使在沒有輸入電流的情況下，也會產生輸出信號的漂移。例如，某些鐵氧體磁芯在溫度升高時，磁導率會下降，導致線圈電感減小，從而引起零點漂移。

　　(二)濕度影響

　　濕度對羅氏線圈的影響主要體現在對絕緣材料和電路元件的作用上。高濕度環境可能會導致絕緣材料受潮，使其絕緣性能下降。

　　1. 絕緣電阻降低

　　絕緣電阻的降低會引起線圈繞組之間或繞組與地之間的漏電流增加。漏電流的存在會在電路中產生額外的電壓降，從而導致輸出信號的零點漂移。例如，在潮濕的環境中，羅氏線圈的絕緣層可能會吸附水分，導致絕緣電阻下降，漏電流增大，進而影響測量精度。

　　2. 電路元件性能變化

　　濕度還可能影響電路元件的性能，如電容的容值會隨著濕度的變化而發生改變。電容在羅氏線圈的積分電路等部分起著重要作用，容值的變化會導致電路的時間常數改變，從而引起輸出信號的漂移。

　　三、電路元件特性引起的零點漂移

　　(一)放大器的零點漂移

　　羅氏線圈的輸出信號通常需要經過放大器進行放大和處理。放大器本身存在零點漂移問題，這主要是由于放大器內部的晶體管等有源器件的特性隨時間和溫度變化所致。

　　1. 晶體管參數變化

　　晶體管的基極電流、集電極電流等參數會隨著溫度的變化而發生漂移。例如，在溫度升高時，晶體管的基極電流會增大，這會導致放大器的輸入偏置電流發生變化，從而引起輸出信號的零點漂移。

　　2. 電源電壓波動

　　放大器的電源電壓不穩定也會導致零點漂移。電源電壓的波動會影響放大器的工作狀態，使得放大器的增益、偏置等參數發生變化，進而導致輸出信號的漂移。

　　(二)積分電路的漂移

　　羅氏線圈的輸出信號通常需要進行積分處理以得到與被測電流成正比的電壓信號。積分電路中的電容和電阻等元件的特性會隨著時間和環境條件的變化而發生改變。

　　1. 電容漏電

　　電容存在漏電現象，漏電電流會在積分過程中產生誤差。隨著時間的推移，電容的漏電情況可能會發生變化，導致積分結果的漂移。例如，電解電容在長時間使用后，其漏電電流可能會逐漸增大，從而影響積分電路的準確性。

　　2. 電阻老化

　　電阻在長期使用過程中會發生老化現象，其阻值會逐漸變化。電阻阻值的變化會影響積分電路的時間常數，導致積分結果的漂移。

　　四、電磁干擾導致的零點漂移

　　(一)外部電磁場干擾

　　羅氏線圈在工作環境中可能會受到外部電磁場的干擾。外部電磁場會在羅氏線圈中感應出額外的電動勢，即使在沒有被測電流的情況下，也會產生輸出信號。

　　1. 空間電磁場耦合

　　當羅氏線圈周圍存在強電磁場時，電磁場會通過線圈繞組與線圈發生耦合，在繞組中感應出電動勢。這種感應電動勢會疊加在正常的輸出信號上，導致零點漂移。例如，在高壓輸電線路附近使用羅氏線圈時，輸電線路產生的強電磁場可能會對羅氏線圈造成干擾。

　　2. 電磁輻射干擾

　　一些電子設備在工作時會產生電磁輻射，這些電磁輻射也可能會干擾羅氏線圈的正常工作。電磁輻射會在羅氏線圈的電路中產生感應電流，從而引起輸出信號的漂移。

　　(二)內部電磁干擾

　　羅氏線圈內部的電路元件在工作時也會產生電磁干擾。例如，開關電源在開關過程中會產生高頻電磁噪聲，這些噪聲可能會通過電路布線等途徑傳播到羅氏線圈的敏感部分，導致零點漂移。

　　五、線圈自身結構因素導致的零點漂移

　　(一)線圈繞制不均勻

　　羅氏線圈的繞制工藝對其性能有著重要影響。如果線圈繞制不均勻，會導致線圈各部分的電感、電阻等參數不一致。

　　1. 磁場分布不均勻

　　繞制不均勻會使得線圈內部的磁場分布不均勻，當有電流通過時，線圈各部分產生的感應電動勢不同。在沒有輸入電流的情況下，這種不均勻性也可能會導致輸出信號的零點漂移。

　　2. 自感和互感的差異

　　線圈繞制不均勻還會引起線圈自感和互感的差異。自感和互感的變化會影響線圈的電磁特性，從而導致輸出信號的漂移。

　　(二)磁芯材料的不均勻性

　　磁芯材料的質量和均勻性對羅氏線圈的性能也有很大影響。如果磁芯材料存在不均勻性，其磁導率等特性在不同部位會有所不同。

　　1. 磁場畸變

　　磁芯材料的不均勻性會導致磁場在磁芯中發生畸變，使得線圈的感應電動勢受到影響。即使在沒有輸入電流的情況下，磁場的畸變也可能會引起輸出信號的零點漂移。

　　2. 磁滯效應差異

　　不同部位磁芯材料的磁滯效應可能存在差異，這會導致線圈在磁場變化過程中的響應不一致，從而引起輸出信號的漂移。

　　六、結論

　　羅氏線圈的零點漂移是由多種因素共同作用引起的。環境因素如溫度和濕度的變化會影響線圈和電路元件的物理特性;電路元件本身的特性變化，如放大器和積分電路的漂移，也會導致零點漂移;電磁干擾無論是外部的還是內部的，都會在羅氏線圈中產生額外的信號;線圈自身結構的不合理，如繞制不均勻和磁芯材料不均勻，同樣會引起零點漂移。為了減小羅氏線圈的零點漂移，需要從多個方面采取措施，如進行溫度補償、提高電路元件的穩定性、加強電磁屏蔽以及優化線圈的制作工藝等，以提高羅氏線圈的測量精度和可靠性。
