PINTECH品致P6008高壓衰減棒的應用及使用方法分享

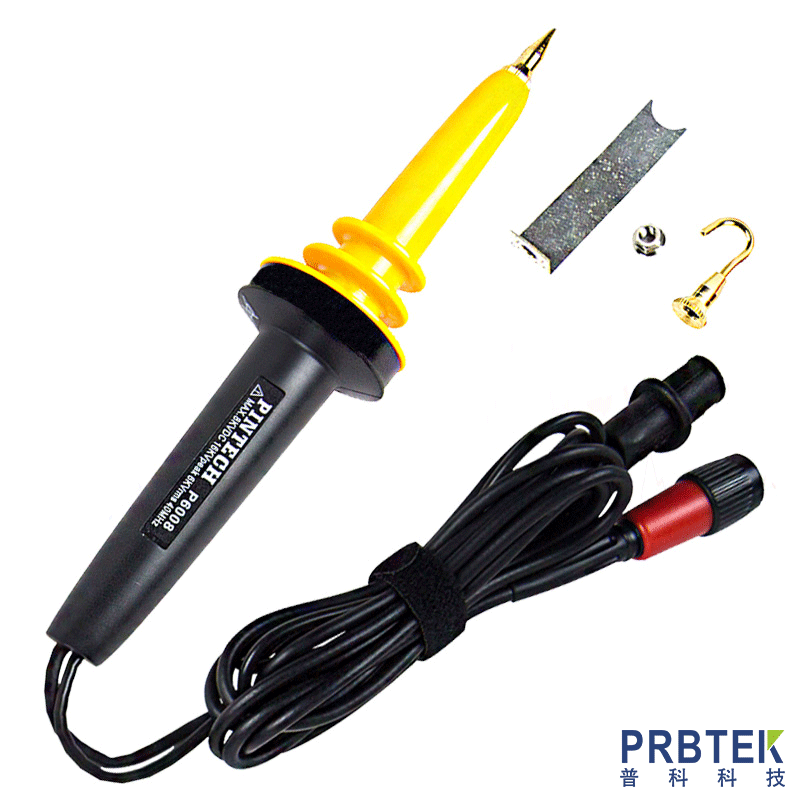

　　高壓衰減棒P6008,最高測量電壓8kVDC/16kVAC,適用于測試高電壓訊號,1000:1衰減,測量安全,BNC接口可兼容任何品牌示波器使用。

　　高壓測試棒與萬用表配合使用可以測量電視機和電子儀器的直流高壓,是一種常見的簡易的直流高壓測量工具。

　　應用：

　　高壓包

　　變壓器

　　UPS電源

　　高壓火花機

　　打火裝置電壓測量等

　　安全使用說明

　　本高壓衰減棒僅供已經訓練過并有經驗的人員或合格的工程師使用。

　　1.在操作高壓測試時請勿單獨一人作業

　　2.在使用前請先檢查衰減棒是否有損壞，或者纜線是否有破損等

　　3.在工作時雙手以及鞋子、地板等必須保持干燥，以免發生觸電危險。

　　4.在連接完成以前，請先將高壓電源關閉;欲止使用前，亦請先關閉電源。

　　5.請保持高壓棒本體干凈，以免發生感應電流，產生觸電危險。

　　操作方法

　　1.先將接地線連接在良好的接地點上。

　　2.將 BNC 探頭連接在示波器的輸入端上。

　　3.設定示波器說需要的檔位。

　　注意!在上述連接完成前，請勿開啟高壓電源。

　　4.開啟示波器，待示波器穩定后，連接欲測試的點，并開啟高壓電源。

　　注意事項

　　1.在接電線未接好前.請勿進行測量動作。

　　2.不論在任何情況下.皆不得將接地線鏈接到高壓電源.或?qū)⑺p棒尖端接地。

　　3.在打開高壓電源之前.請先確認身體的任何部位皆未接觸到此高壓部位。

　　4.在移除接地之前,請衰減棒之尖端以遠離高壓電源。

　　清潔

　　1.清潔高壓棒本體時,請用柔軟的濕布擦拭,請勿將高壓棒浸入水中。

　　2.在測量前請確認擦拭干高壓棒。

　　3.請勿用任何有機溶劑擦拭清理高壓棒。
