探頭在USB總線解碼中的關鍵作用

　　一、信號采集

　　1.物理連接與信號獲取

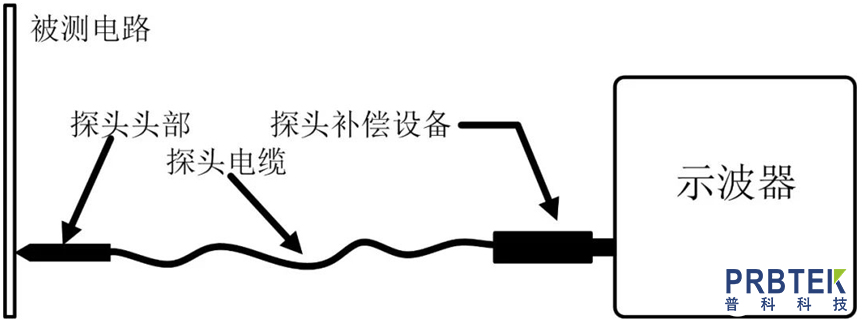

　　探頭作為示波器與USB電路之間的物理連接部件，直接接觸USB信號的傳輸線路。例如，在測試USB設備與主機之間的通信時，探頭的探頭尖可以連接到USB數據線(D +和D -)或者USB電源線(VBus和GND)上。這樣就能獲取到USB總線上傳輸?shù)碾娦盘?hào)，包括設備枚舉過程中的信號、數據傳輸過程中的信號等。

　　對于高速USB 3.0及以上標準，其信號頻率較高，探頭需要具備足夠的帶寬來準確采集信號。例如，USB 3.0的超高速信號傳輸速率可達5Gbps，探頭的帶寬如果不足，就會導致信號失真，無法準確反映USB總線上的真實信號情況。

　　2.信號完整性維護

　　探頭的特性對于保持信號完整性起著關鍵作用。一個好的探頭具有合適的輸入阻抗，它與USB電路的輸出阻抗相匹配，以減少信號反射。例如，如果探頭的輸入阻抗過高或過低，與USB電路不匹配，就會在信號傳輸線路上產生反射波，干擾正常的USB信號，影響解碼的準確性。

　　探頭還能過濾掉一些外部干擾信號。在實際的電子環境中，存在著各種電磁干擾，如來自其他電子設備的輻射干擾或者電源線上的噪聲干擾。探頭內部的濾波電路可以在一定程度上濾除這些干擾信號，只讓USB總線上的有效信號通過，從而為后續的USB總線解碼提供干凈、準確的信號源。

　　二、輔助解碼分析

　　1.確定信號特征

　　探頭采集到的信號可以幫助確定USB信號的特征，如信號的幅度、頻率、上升時間和下降時間等。這些特征對于USB總線解碼非常重要。例如，通過測量USB信號的幅度，可以判斷信號是否符合USB標準規定的電平范圍(如USB 2.0中，差分信號的幅度范圍等)。如果幅度超出或低于標準范圍，可能表示USB設備存在故障或者連接存在問題，這對于解碼過程中的故障診斷非常有幫助。

　　信號的上升時間和下降時間也能反映USB設備的性能。在USB高速數據傳輸中，信號的上升和下降時間過慢可能會導致信號間的干擾，影響數據的正確解碼。探頭能夠精確測量這些時間參數，為USB總線解碼提供更多的參考信息。

　　2.觸發機制關聯

　　探頭采集的信號與示波器的觸發機制密切相關。在USB總線解碼中，正確的觸發是準確捕獲和解碼USB信號的關鍵。探頭獲取的信號可以作為觸發源，例如，可以設置探頭采集到的USB特定數據包(如SOF包)的上升沿作為觸發條件。這樣，示波器就能夠在USB總線上每次出現SOF包上升沿時開始采集和分析后續的USB信號，從而實現對USB總線數據的準確解碼。
