        優化MIPI USB測試的技巧:探頭選擇與示波器設置全解析

        發布:西安普科科技
        瀏覽次數:

          一、設備準備

          1. 示波器的選擇

          在進行MIPI和USB測試時,示波器是關鍵設備。對于此類測試,高速示波器是必備的,其帶寬至少要達到5 GHz。像Keysight、Tektronix或者Rohde & Schwarz這些知名品牌的示波器都是不錯的選擇。這是因為MIPI信號包含較高的頻率成分,例如1 Gbps的MIPI DSI信號,其頻譜中的頻率成分可高達2.5 GHz。根據經驗,示波器的帶寬需要至少是信號頻率的2.5倍(推薦為5 GHz),這樣才能準確地捕捉和顯示信號波形。如果示波器帶寬不足,信號波形就會失真,無法如實反映實際信號情況。

          2. 高頻探頭的考量

          高頻探頭在測試中也起著舉足輕重的作用。例如Tektronix TPP1000或者Keysight N2873A這樣的高頻探頭,其帶寬至少要達到10 GHz。這是由于高頻探頭的帶寬通常需要至少是信號最高頻率成分的2倍,10 GHz的探頭才能夠有效地捕捉高頻信號,保持信號的完整性。而且,高頻探頭具備更優秀的頻率響應特性,能夠減少對信號的衰減和失真。

          3. 其他輔助設備

          除了示波器和高頻探頭,還需要MIPI連接器轉接線和測試電纜。MIPI連接器轉接線要能夠直接連接到MIPI接口,而測試電纜則要確保是低損耗、阻抗匹配的差分信號電纜。




          二、測試步驟

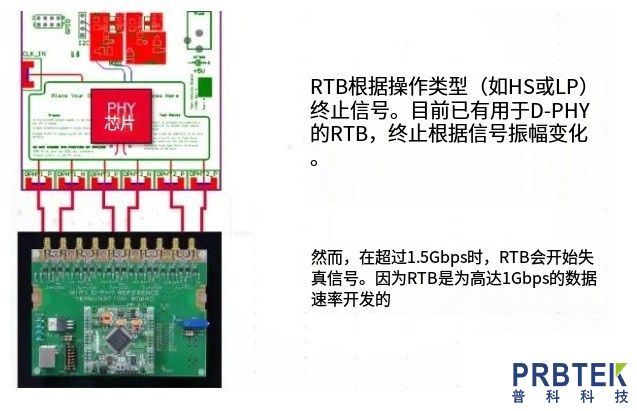

          1. 探頭連接

          將探頭的接地夾連接到信號地,探頭尖端連接到信號線上。在對MIPI信號使用差分探頭時,必須要正確連接正負信號線,這是保證測試準確性的基礎操作。

          2. 示波器設置

          觸發設置

          觸發類型應設置為“邊緣觸發”,然后選擇要測試的信號通道,比如MIPI的D0 + 和D0 - 通道。

          觸發電平的選擇也很關鍵,通常要設置在信號的高低電平之間。

          通道設置

          選擇差分模式,設置為D0 + 和D0 - 通道,這樣才能捕獲差分信號。

          垂直尺度要設置為適合信號幅度的值,例如1 V/div,這樣可以使眼圖清晰可見。

          時間基準

          根據信號的傳輸速率來設置時間基準,一般設置為信號傳輸速率的10倍。例如MIPI DSI的傳輸速率為1 Gbps時,可設置為100 ps/div。

          眼圖設置

          啟用眼圖顯示功能,并選擇合適的采樣點數,如4096點。

          三、MIPI與USB測試的區別

          1. 信號速率差異

          MIPI通常比USB信號速率高,這就要求在測試MIPI信號時需要更高帶寬的示波器和探頭。

          2. 信號形式不同

          MIPI是差分信號,USB信號是單端信號。所以在測試時,MIPI使用差分探頭,而USB則可使用單端探頭。

          3. 協議層的區別

          MIPI和USB的協議和時序要求是不同的,在測試時必須了解各自的信號特性,才能進行準確的測試。

          四、避免干擾和探頭影響

          1. 降低干擾

          接地方面

          要確保示波器、探頭和設備有良好的接地,并且使用短接地線,這樣可以減少接地回路的干擾。

          屏蔽措施

          使用屏蔽電纜能夠有效減少外部電磁干擾的影響。

          2. 探頭衰減與容性影響

          探頭補償

          在使用探頭之前,要進行探頭補償操作,以確保探頭的頻率響應平坦。具體做法是將探頭連接到示波器的校準信號,然后調整探頭上的補償電容。

          探頭選擇

          可以使用10:1或者20:1的探頭,這樣能夠減少對被測信號的負載,同時保證信號的完整性。

          短距離連接

          盡量使用短電纜連接探頭與被測信號,從而減少信號衰減。

          五、數據分析

          1. 眼圖分析

          捕獲到的眼圖應該有清晰的開口,通過分析開口的高度和寬度,可以評估信號質量。

          2. 抖動分析

          利用示波器的抖動分析功能,能夠識別出信號中的抖動源。

          六、示波器相關參數深入解析

          1. 普通探頭的局限性

          普通探頭(如1 GHz帶寬的探頭)不適合用于MIPI和USB測試。首先,其帶寬不足,無法支持高頻信號,導致不能捕捉到信號中的重要信息。其次,普通探頭在高頻時可能引入較大的衰減和相位失真,影響測量的準確性。再者,高頻探頭的輸入阻抗設計能夠減少對被測電路的負載影響,而普通探頭則可能對信號產生較大干擾。

          2. 示波器帶寬、存儲深度與信號頻率的關系

          示波器帶寬與信號頻率

          示波器的帶寬應至少是信號頻率的2到3倍,這樣才能確保捕捉到信號的所有重要特征。如果帶寬過低,信號就會失真。

          存儲深度

          存儲深度指的是示波器能夠記錄的數據點數量,它影響著捕獲信號的時長和細節。存儲深度與采樣率相關,存儲深度越大,就可以采集更多的采樣點,這對于需要長時間觀察信號或者高頻信號的測試非常有利。

          采樣率與帶寬關系

          根據奈奎斯特采樣定理,采樣率應至少為信號帶寬的兩倍。為了避免混疊效應,建議采樣率是信號帶寬的5 - 10倍。

          例如,假設測試的信號頻率為1 GHz,那么示波器帶寬至少需要5 GHz。如果采樣率為5 GHz,示波器可存儲1 M點數據,這樣就可以記錄200 μs的信號波形(200 μs = 1 M / 5 GHz),這對于觀察長時間信號或者捕捉瞬態事件是非常重要的。

          綜上所述,在進行MIPI和USB信號測試時,選擇合適的示波器和探頭對于確保高質量的信號測試是至關重要的,尤其是在高頻應用場景下。深入理解這些參數之間的關系,能夠幫助測試人員更好地進行信號測試和分析工作。
