測浪涌電流的探頭選擇及其特點

　　測量和分析浪涌電流是電子領域中重要的任務之一，它對于電路設計、故障排查和性能評估至關重要。為了準確測量浪涌電流，需要選擇適合的探頭。本文將介紹幾種常用的測浪涌電流的探頭，并討論它們的特點和應用。

　　一、磁環探頭

　　磁環探頭是測量浪涌電流的常見選擇之一。它利用電流通過導線時產生的磁場來測量電流的強度。磁環探頭的特點包括：

　　1. 非侵入性測量：磁環探頭可以在不斷開電路的情況下進行測量，不需要直接接觸電路或改變電路的連接方式。

　　2. 寬帶寬范圍：磁環探頭具備寬帶寬特性，適用于高頻率浪涌電流的測量。

　　3. 精確度：磁環探頭通常具有較高的精確度，可以測量小到幾安培的電流。

　　4. 影響較小：由于磁環探頭不直接接觸電路，因此對被測電路的影響較小，不會引入額外的電阻或電容。

　　二、霍爾效應探頭

　　霍爾效應探頭是另一種常用的測量浪涌電流的探頭。它利用霍爾效應來測量電流的強度。霍爾效應探頭的特點包括：

　　1. 非侵入性測量：霍爾效應探頭可以在不斷開電路的情況下進行測量，不需要直接接觸電路或改變電路的連接方式。

　　2. 寬帶寬范圍：霍爾效應探頭具備寬帶寬特性，適用于高頻率浪涌電流的測量。

　　3. 精確度：霍爾效應探頭通常具有較高的精確度，可以測量小到幾安培的電流。

　　4. 靈敏度調節：一些霍爾效應探頭具有靈敏度調節功能，可以根據測量需求進行調整。

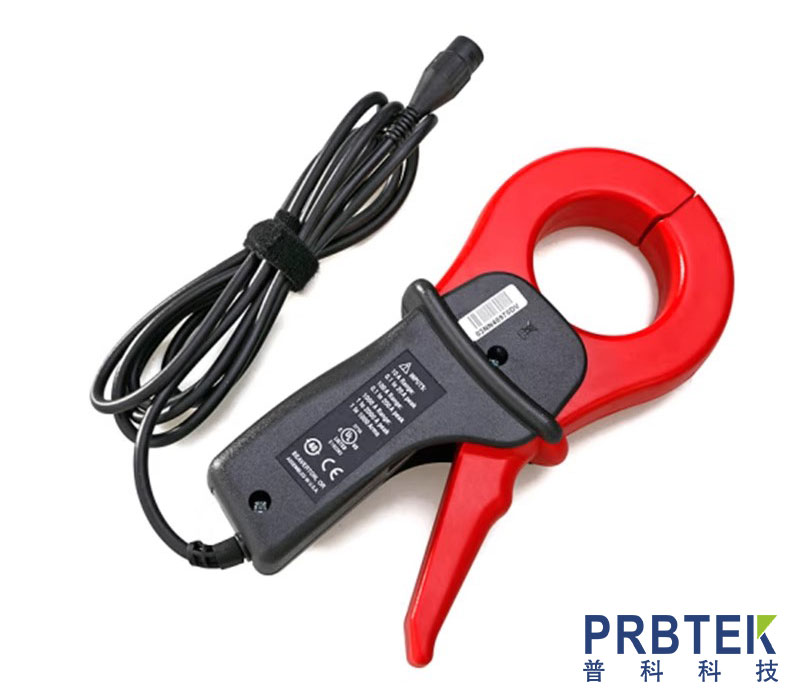

　　三、電流鉗形探頭

　　電流鉗形探頭是一種直接接觸電路進行測量的探頭。它通過將電流鉗形探頭夾在被測導線上，測量電流通過導線時的磁場來確定電流的強度。電流鉗形探頭的特點包括：

　　1. 高精度測量：電流鉗形探頭通常具有較高的精確度，可以測量小到幾毫安的電流。

　　2. 寬測量范圍：電流鉗形探頭通常具有寬廣的測量范圍，適用于大范圍的電流測量需求。

　　3. 方便實用：電流鉗形探頭使用簡便，可以快速夾在被測導線上進行測量。

　　4. 影響較小：電流鉗形探頭對被測電路的影響較小，不會引入額外的電阻或電容。

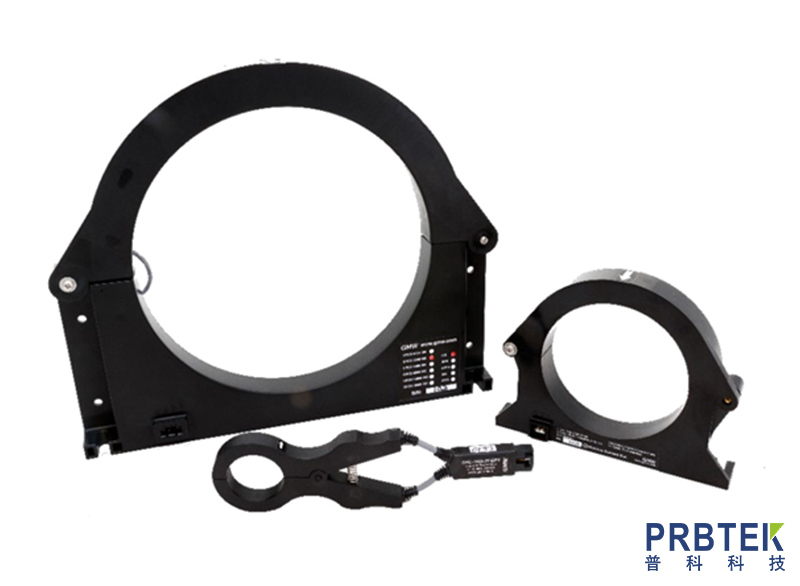

　　四、電流傳感器模塊

　　電流傳感器模塊是一種集成了電流傳感器和信號處理電路的測量設備。它可以直接與示波器或其他測量設備連接，實現測量和顯示浪涌電流的功能。電流傳感器模塊的特點包括：

　　1. 高精度測量：電流傳感器模塊通常具有高精確度的電流測量能力。

　　2. 數字化輸出：電流傳感器模塊通常具有數字化輸出接口，方便與數字設備進行數據交互和分析。

　　3. 寬帶寬范圍：電流傳感器模塊適用于高頻率浪涌電流的測量，可以覆蓋從幾十千赫茲到多個千兆赫茲的頻率范圍。

　　4. 靈活性：電流傳感器模塊通常具有可調節的增益和靈敏度，適應不同電流范圍和測量需求。

　　結論：

　　測量浪涌電流時，選擇適合的探頭對于準確測量和分析至關重要。磁環探頭、霍爾效應探頭、電流鉗形探頭和電流傳感器模塊是常用的測浪涌電流的探頭選擇。它們具有不同的特點和適用范圍，在電路設計、故障排查和性能評估等方面發揮重要作用。工程師在選擇探頭時應根據測量需求、電流范圍和頻率等因素進行綜合考慮，以獲得準確和可靠的測量結果。

　　以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn
