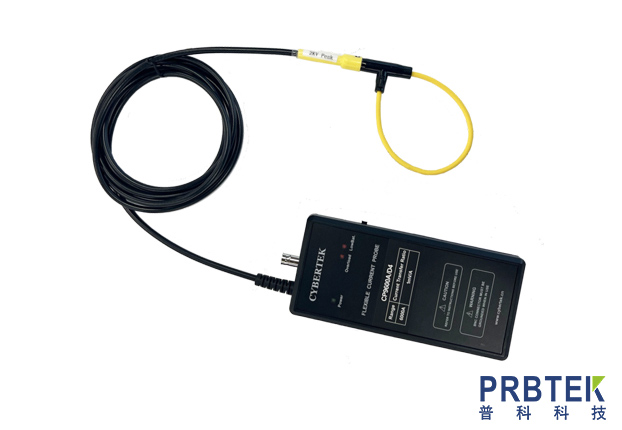

知用CYBERTEK柔性電流探頭CP9000A系列操作說明

　　CP9000A 系列探頭環外徑典型值 3.5mm 和 4.5mm，耐壓值分別高達2kVpk 和5kVpk，感應環在狹小空間可以自由穿梭，適合大電流測量場合。

　　應用：

　　測量電流中的諧波組成

　　檢測高頻正弦電流波形

　　測量 50/60Hz 的微小電流

　　測量正弦波中微小的相移

　　半導體開關的電流

　　電容放電測試，紋波測量

　　分布式電流監控

　　電力母線監測

　　監測諧波、功率以及電能質量

　　大型電動機、泵、風機測試

　　IGBT、MOSFET 管電流測量

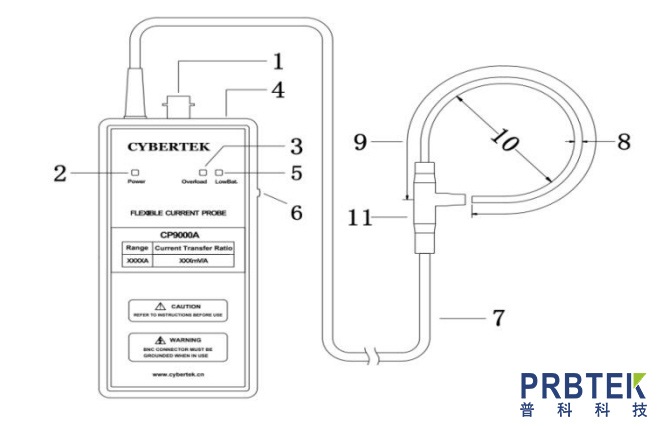

　　CP9000A 系列主體說明

　　1)信號輸出接口:BNC 標準接口，通過標配 BNC 連接線可接任何廠家示波器等。

　　2)電源指示燈：通電后，該指示燈亮為綠色。

　　3)過載指示燈：被測電流過載后，蜂鳴器響，且該指示燈亮為紅色。

　　4)USB 5V 供電接口：標準 USB(B 型)接口，標配 USB 供電連接線。

　　5)低電池報警指示燈：電池電壓低后，該指示燈亮為紅色，提示更換電池。

　　6)電源開關：控制電源開和關。

　　7)連接線:標準為 2 米，可根據用戶需求定制。

　　8)探頭感應環本體線徑：典型值：D3.5mm 和 D4.5mm。

　　9)柔性探頭周長：典型值：200mm，可定制。

　　10)柔性探頭直徑(最小處)：55mm。

　　11)電流探頭方向:表示電流以所示方向流過時，輸出為正，否則輸出為負

　　操作方法

　　1) 探頭與示波器或者其它測量儀器連接時，要求示波器或者其它測量儀器有參考地且輸入阻抗設置為 1MΩ(或者≥100kΩ);根據探頭靈敏度指標設置示波器衰減比例:例如CP9012A靈敏度為 50mV/A，示波器設置 20X;CP9600A 靈敏度為 1mV/A,示波器設置1000X。

　　2) USB 供電電壓接入探頭或者裝上 4 節 5 號電池給探頭供電，開關打到ON 位置，綠色電源指示燈亮。

　　3) 插入被測電流引線(或者引腳)，確保電流感應環插頭插到位(插到底部為止)，且被測導線從探頭感應環中間穿過，否則影響測量精度。CP9000LA 系列需要旋鈕鎖住探頭。

　　4) 被測電路通電。

　　5) 測量結束后，先斷開電路，再拔下探頭環。

　　6) 斷開探頭電源，保存好探頭。
