開關測試信號的最佳探頭選擇

　　在電子測試和測量領域，開關測試信號因其快速上升和下降時間、高頻率成分以及可能的振蕩或過沖而具有獨特的挑戰性。為了準確捕捉和分析這些信號，選擇合適的探頭至關重要。本文將探討開關測試信號的最佳探頭類型，并分析其背后的原因。

　　開關測試信號的特點

　　開關測試信號通常具有以下特點：

　　1.快速上升和下降時間：通常在納秒級別。

　　2.高頻率成分：可能包含數百兆赫茲甚至更高的頻率成分。

　　3.振蕩和過沖：由于電路中的寄生效應，信號可能出現振蕩或過沖。

　　最佳探頭類型

　　針對開關測試信號的特性，以下幾種探頭類型被認為是最佳選擇：

　　1.高帶寬差分探頭：

　　特點：高帶寬差分探頭具有寬廣的頻率響應范圍，能夠捕捉快速變化的信號。其設計旨在最小化共模噪聲的影響，從而提高測量的準確性。

　　適用性：適用于需要高精度和高頻率響應的開關測試信號。

　　示例：Tektronix P5200A差分探頭，帶寬高達3.5 GHz，適用于高速數字信號的測量。

　　2.有源探頭：

　　特點：有源探頭內置放大器，能夠提供高輸入阻抗和低電容負載，從而減少對被測電路的影響。

　　適用性：適用于高頻和快速上升時間的開關測試信號。

　　示例：Keysight N2792A有源探頭，帶寬高達13 GHz，適用于高速數字和射頻信號的測量。

　　3.高阻抗探頭：

　　特點：高阻抗探頭具有極高的輸入阻抗(通常在10 MΩ以上)，能夠減少對被測電路的負載效應。

　　適用性：適用于高阻抗電路中的開關測試信號。

　　示例：Tektronix TPP1000高阻抗探頭，輸入阻抗為10 MΩ，適用于低頻至1 GHz的信號測量。

　　4. 高壓探頭：

　　特點：高壓探頭設計用于測量高電壓信號，具有高絕緣性和耐壓能力。

　　適用性：適用于需要測量高電壓開關信號的場合。

　　示例：Tektronix P5100高壓探頭，耐壓高達10 kV，適用于高壓電路的測量。

　　探頭選擇的考慮因素

　　在選擇適合開關測試信號的探頭時，應考慮以下因素：

　　1.帶寬：

　　探頭的帶寬應至少是被測信號頻率的兩倍，以確保信號的完整性和準確性。

　　2.輸入阻抗：

　　探頭的輸入阻抗應與被測電路的阻抗匹配，以減少負載效應。

　　3.電容負載：

　　探頭的電容負載應盡可能低，以避免對快速上升和下降時間的信號產生影響。

　　4.共模抑制比(CMRR)：

　　探頭的CMRR應足夠高，以抑制共模噪聲，確保測量結果的準確性。

　　5.接地環路：

　　探頭的接地環路應盡可能短且直接，以減少噪聲和干擾。

　　實際應用案例

　　1.高速數字電路測試：

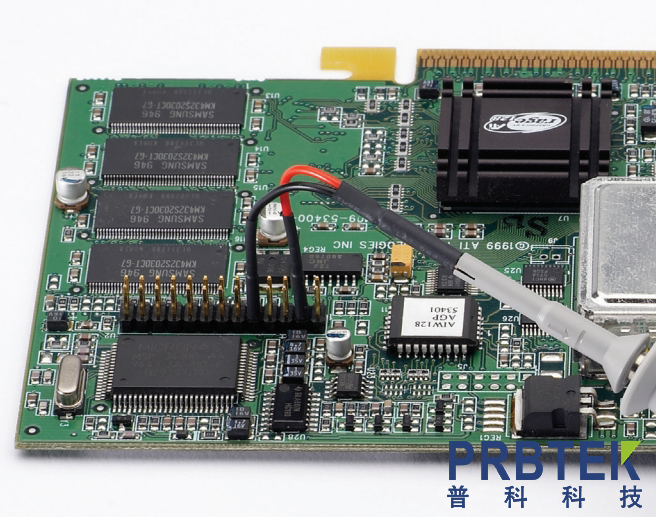

　　在測試高速數字電路(如FPGA或ASIC)的開關信號時，使用高帶寬差分探頭(如Tektronix P5200A)可以捕捉到信號的快速變化，確保設計的正確性。

　　2.射頻電路測試：

　　在射頻電路中，開關信號可能包含高頻成分和振蕩。使用有源探頭(如Keysight N2792A)可以提供高頻率響應和低負載效應，確保測量的準確性。

　　3.高壓電路測試：

　　在高壓電路中，開關信號可能涉及高電壓。使用高壓探頭(如Tektronix P5100)可以安全地測量這些信號，避免損壞測量設備。

　　結論

　　選擇合適的探頭對于準確捕捉和分析開關測試信號至關重要。高帶寬差分探頭、有源探頭、高阻抗探頭和高壓探頭是開關測試信號的最佳選擇。通過考慮帶寬、輸入阻抗、電容負載、共模抑制比和接地環路等因素，可以確保測量結果的準確性和可靠性。
