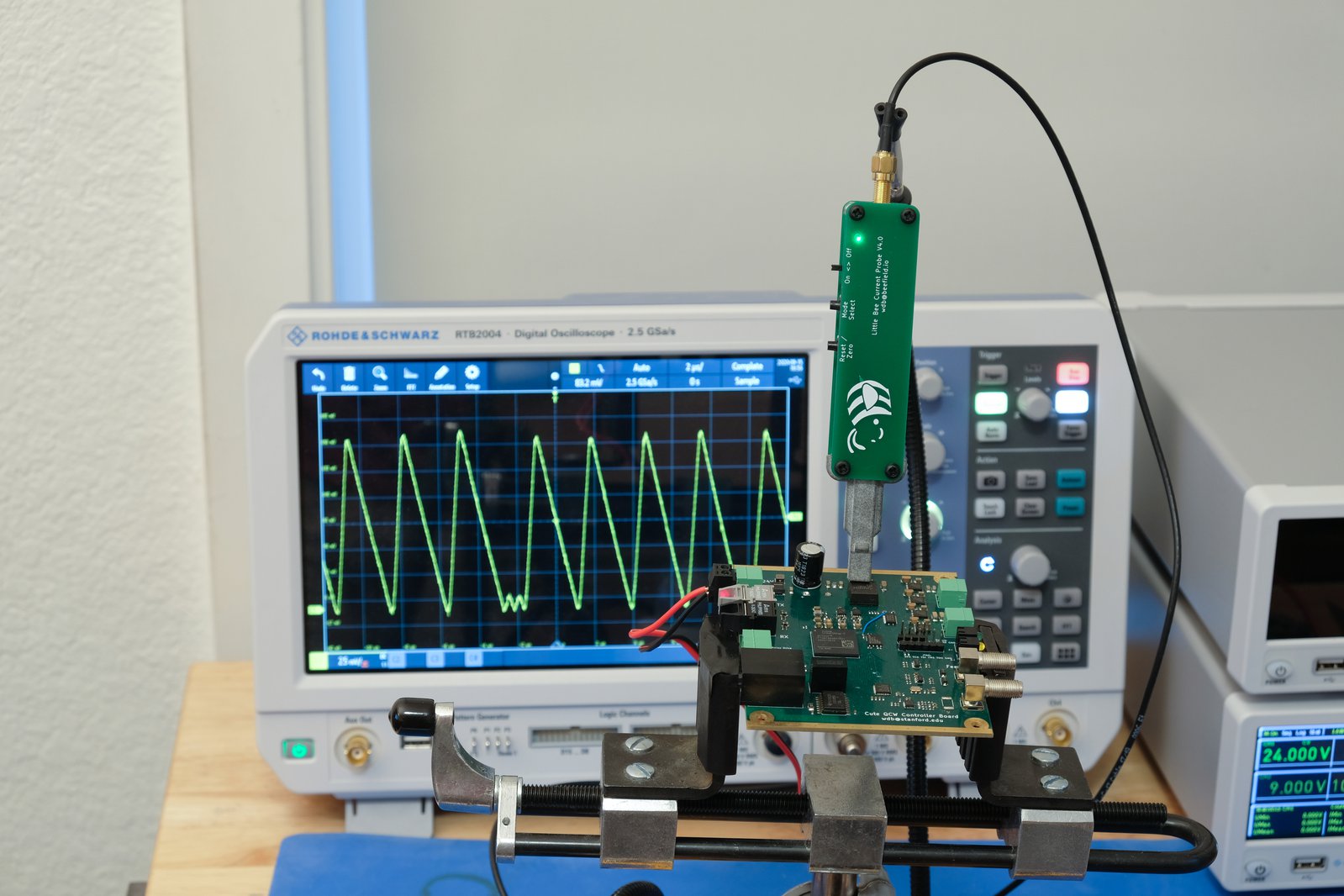

什么是電流探頭？

　　在電學測量領域，數字萬用表常被用于測量電流、電壓和電阻等電學量。其中，用數字萬用表測量電流存在一個明顯的弊端，那就是必須切斷被測電路，并將萬用表串聯接入電路才能開展測量工作。

　　此時，電流探頭就可作為一種替代工具用于電流測量。電流探頭無需與被測電路進行電氣連接，使用起來更加省時，在設備維護作業以及故障定位排查方面大有用處。下面將對電流探頭展開詳細介紹。

　　一、電流探頭的定義

　　電流探頭屬于示波器或記錄儀的可選配件，它不像數字萬用表那樣能夠獨立進行電流測量。值得注意的是，部分電流探頭的成本與示波器或記錄儀主機相當。電流探頭的最大優勢在于，它能夠在不切斷電路、不接觸電線的情況下，對交流和直流電流進行測量。

　　二、實際操作中難以切斷電路的情況

　　數字萬用表測量電流時通常需要切斷電路并串聯接入電路，這一操作在某些情況下會帶來不便。當電路處于外露狀態時，例如電子設備生產過程中，使用數字萬用表測量電流較為便捷。然而，在很多場景下，比如設備維護檢查或者故障排查時，正在運行的電子設備是不能被關閉的，此時就無法切斷電路進行測量。而電流探頭只需夾住導線就能測量電流，在這種情況下就顯得非常實用。

　　三、電流探頭的構成與測量原理

　　1.測量原理

　　電流探頭主要是通過感應被測電流周圍產生的磁場來實現電流測量的。

　　2.測量方法類型

　　CT方式的電流傳感器

　　這種傳感器價格相對低廉，不需要外接電源，但只能用于交流電流的測量。

　　霍爾元件方式的電流傳感器

　　它能夠測量從直流到數千赫茲交流的各類電流。不過，由于霍爾元件的線性特性以及磁芯的影響，其測量精度不高。此外，霍爾元件還存在諸如溫度漂移和老化等問題，這使得它不適合長期測量。

　　羅格夫斯基線圈方式的電流傳感器

　　因?yàn)闆]有磁芯，在測量交流電流時不會出現磁飽和現象。被測電流周圍產生的交流磁場會在空芯線圈中轉換為感應電壓，其阻抗很小，并且不會產生磁損耗導致的熱量、飽和或者磁滯等現象。

　　交流零磁通方式的電流傳感器

　　這種傳感器采用特定的電流傳感器測量法，改進了低頻特性，適用于相位誤差較小的功率測量，并且能夠?qū)崿F(xiàn)寬頻帶測量，但不能用于直流電流的測量。

　　交流/直流零磁通方式的電流傳感器(霍爾元件檢測型)

　　這種傳感器結合了電流傳感器測量方式與霍爾元件的特性，能夠?qū)崿F(xiàn)從直流到交流的電流測量。

　　交流/直流零磁通電流傳感器(磁通門式)

　　通過將電流傳感器與磁通門相結合，可以實現從直流到交流的電流測量。在較大的溫度范圍內，磁通門的零位漂移極小，所以測量結果精確且穩定，非常適合與高精度功率計搭配使用。

　　四、電流探頭的使用示例

　　1.汽車電氣部件的電流測量

　　在汽車電氣部件方面，電流探頭可用于測量小型電機、電磁閥等的控制電流，其能夠觀測到毫安級的小電流。此外，還能進行諸如開關和繼電器控制電流的測量、發動機點火時間的觀測、電磁閥控制電流的監測以及控制開關響應的檢查等多種測量工作。

　　2.電子電路元件的電流特性評估

　　可用于測量電子電路中繼電器的控制電流，以及對電容器的電流特性進行測試評估。在測試電子電路中的設備是否按設計運行時，不會遺漏高頻段的干擾波形。同時，還能進行短路測試時的電流波形測量、負載突然變化時電動車電池性能評估以及突入電流波形測量等工作。

　　3.高速開關器件的性能評估

　　用于評估LED、電機等電子設備中驅動的開關器件的性能，能夠測量高速驅動的半導體元器件的開合、波紋波形和開關損耗等。

　　五、測量方法的選擇

　　電流探頭與數字萬用表不同，它不需要切斷電路，只需用鉗口夾住導線就能測量電流。但由于電流探頭有多種測量方法，并且它是示波器/記錄儀的選件，需要與示波器/記錄儀主體配合使用，所以在選擇測量方法之前，一定要明確測量需求。
